Глава 8. «Резистенс» и «Дифенс»

Хотя инспектор и уговорил Совет не строить менее быстроходных броненосцев меньших размеров, когда обсуждали проект и контракт на постройку «Блэк Принс», лорды Адмиралтейства всё ещё не были убеждены, что стоимость двух первых броненосцев будет принята в качестве общего стандарта. Тот факт, что «Уорриор» мог поместиться всего в два дока, говорил против большой длины корпуса, тогда как аргументы в пользу высокой скорости уже не считались главными. Инспектор настаивал на необходимости высокой скорости для броненосцев, которая бы позволила им избегать сосредоточенного огня деревянных кораблей, но теперь уже было доказано, что 114 мм железные плиты, испытанные на «Ондонтед» и «Трасти», способны выдерживать огонь всех самых мощных и новейших орудий. Оба эти факта усиливали аргументацию в пользу типа мореходного броненосца малых размеров с меньшей скоростью, который предстояло разработать, прежде чем навязывать стране программу строительства только самого большого, самого быстроходного и очень дорогостоящего типа броненосного корабля.

Поэтому Совет потребовал разработать чертежи уменьшенного и менее быстроходного варианта «Уорриора» с такой же броней и самыми тяжелыми из имеющихся орудий. Проект был представлен Уолкером 24 ноября 1859 г. При этом главный строитель отметил, что в броненосец можно будет вместить машинную установку, обеспечивающую скорость лишь 10,75 уз, т.е. корабль будет почти на два узла тихоходнее «Глуар» и не сможет принудить его к бою, если тот этого не захочет. По сравнению с «Уорриором», они были бы неудовлетворительными кораблями, но, беспокоясь о постройке как можно большего числа броненосцев, инспектор предложил за неимением лучшего построить шесть таких кораблей для службы в метрополии, поскольку к этому времени уже стало абсолютно необходимым иметь достаточное количество броненосных кораблей, по меньшей мере равное французским. Однако вместо шести кораблей Совет запросил разрешение на строительство только двух. Гладстон настаивал на прекращении работ на деревянных линейных кораблях в пользу строительства большего числа броненосцев, но Пальмерстон все ещё не был убежден, что дни деревянных линкоров уже прошли, и предпочитал продолжать строительство двух- и трехдечных кораблей в рамках концепции «двойного превосходства» (two power standart). В результате флот был обременён парой кораблей, которые при совместных действиях уменьшали скорость «Уорриора» до 10,75 уз, причём, как боевые единицы, они уступали французским кораблям по защите батареи и руля, а также по вооружению, скорости и мореходным качествам. Фактически Барнаби так низко ставил их, что оценивал суммарную эффективность обоих по сравнению с «Уорриором» как 1:4.

Как и в случае с «Уорриором» и «Блэк Принсом», постройку новых кораблей намеривались поручить частным фирмам ввиду того, что государственные верфи были полностью заняты строительством деревянных кораблей. Уроки Синопа и Севастополя казались забытыми, и по меньшей мере 50 безбронных винтовых линейных кораблей и фрегатов было заложено, спущено на воду или переделано из парусных в период 1859-1860 гг. Многие из них так и не покинули гаваней, где их корпуса со временем были изъедены червями; некоторые так и не были спущены, и лишь немногие в качестве экстренной меры были переделаны в броненосцы.

Название

Фирма-строитель

Заложен

Спущен

Введен в строй

Стоимость

"Дифенс"

"Палмерс"

12.1859

24.04.1861

4.12.1863

252422 ф. ст.

"Резистенс"

"Уэствуд энд Бейли"

12.1859

11.04.1861

2.07.1862

258120 ф. ст.

Размеренна, м

85.3 х 16.4x7,62

Водоизмещение, т

6070/6150 (в т.ч. корпус и броня 4500. оборудование 1800)

Вооружение

"Дифенс": 8 7" казнозарядных, 10 68-фунтовых, 4 5" казнозарядных.

"Резистенс": 6 7" казнозарядных. 10 68-фунтовых, 2 32-фунтовых.

"Дифенс" и "Резистенс" после перевооружения (1867): 2 8" дульнозарядных, 14 7" дульнозарядных.

Броня, мм

пояс 114 (мягкое железо на подкладке 460). траверзы 114 (общий вес брони 950 т)

Механизмы

Тронковые (Пени), мощностью 2540 л.с. 10.75 уз, 4 коробчатых котла (рабочее давление 1,4 атм), двухлопастный винт диаметром 5,48 м.

Запас топлива, т

460 (уголь)

Дальность плавания

1200 морских миль

Экипаж, чел.

460

Площадь парусов, м2

2276

Основными особенностями этих кораблей были таранный форштевень, двойные марсели и железные шлюпбалки. В целом по проекту они были уменьшенными «уорриорами» с одной трубой и таранным форштевнем вместо обычного фрегатского носа, что и объясняет название их «паровыми таранами». «Резистенс» был известен как «Старина Раммо»,6 до конца своих дней. Принятие такой формы носа было ответом французам, которые на своих кораблях «Сольферино» и «Маджента» ввели длинные, выступающие вперед под водой форштевни, на 30 лет ставшие особенностью французских кораблей – хотя это скорее делалось не ради тарана, а для обеспечения большего запаса плавучести в носу без увеличения веса. Начиная с «Дифенса», таран стал признанным методом атаки, хотя он представлял большую угрозу в мирное время для своих кораблей, чем во время войны как средство борьбы с противником.

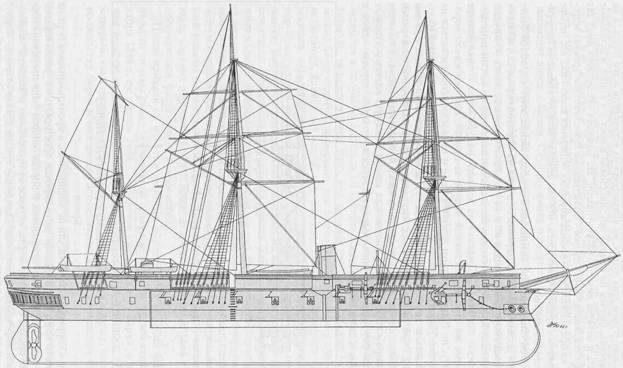

Броненосец «Резистенс»

После достройки они не имели полубака, бушприт устанавливался степсом на верхней палубе и проходил далеко в корпус под высоким фальшбортом. Позже оба получили приподнятый полубак, но не имели полуюта, и за всё время их службы так никогда и не были флагманскими кораблями. По внутреннему устройству они были подобны всем первым британским батарейным броненосцам, имея три палубы, такую же систему подразделения на отсеки и двойное дно на части длины корпуса. Койки экипажа подвешивались на орудийной палубе, а большинство офицерских помещений, включая кают-компанию, располагались ниже и имели плохую вентиляцию и освещение.

Эти корабли оказались единственными броненосцами, имевшими окраску по типу старых фрегатов – с белой полосой вдоль орудийной палубы, однако она исчезла в течение первой же кампании. По традиции они имели фрегатскую корму и незащищённую голову руля, как и «Уорриор». Что же касается конструкции корпуса, то они оказались самыми неэкономичными среди всех построенных для британского флота броненосцев – их корпуса весили 3500 т, а нести могли всего лишь 2492 т нагрузки.

Вооружение

В то время перевооружение флота шло полным ходом и орудия зачастую оказывались устаревшими к моменту ввода корабля в строй, так что очень немногие броненосцы сохраняли своё первоначальное вооружение сколько-нибудь значительное время. Подразумевалось, что «Дифенс» будет нести 16 68-фунтовых орудий на главной палубе, два 68-фунтовых орудия на поворотных станках на верхней палубе в качестве погонного и ретирадного, а также четыре 40-фунтовых орудия Армстронга в качестве салютных на верхней палубе. Но в это время на вооружение поступило 7" 110-фунтовое казнозарядное орудие Армстронга, и эти корабли, только что сошедшие на воду, получили несколько таких орудий. Поскольку были трудности с производством этих пушек, на «Резистенс» их установили всего шесть, а на «Дифенс» восемь, причём по одному орудию стояло в носу и в корме, а остальные размещались в батарее вместе с 68-фунтовыми. На шканцах «Резистенс» имел две 32-фунтовых гладкоствольных пушки – единственные представители древних морских пушек на британских броненосных кораблях. «Дифенс» вместо них нёс четыре 5" казнозарядных орудия Армстронга. Все эти орудия были установлены на деревянных колесных лафетах.

После окончания первой кампании всё вооружение этих кораблей было заменено на дульнозарядные нарезные орудия на горизонтально-скользящих станках: каждый получил по два 8" и 14 7". «Резистенс» нёс шесть 7" орудий на верхней палубе, где они стояли безо всякой защиты, но могли действовать в свежую погоду, а «Дифенс» на верхней палубе имел только четыре 7", остальные же стояли на главной палубе за бронёй, где они имели хорошую защиту, но были слишком близко к воде и не могли использоваться на сильной волне. Нижние кромки орудийных портов батареи на главной палубе находились в двух метрах от воды, угол обстрела батарейных орудий составлял 25"-30° от траверза, так что если не считать орудий на верхней палубе в носу и корме, корабли не могли вести продольный огонь. В отличие от «Уорриора» кормовое орудие на них имело сложную систему дуговых погонов, по которым оно могло передвигаться к четырем портам – двум в самой корме и двум по бортам.

Броня

Как и на «Уорриоре», оконечности не защищались, а броня покрывала борт на протяженности всего 47 м в средней части корпуса, простираясь от уровня верхней палубы до отметки 1,8 м ниже ватерлинии. В бортах батареи были прорезаны порты для семи орудий с каждого борта, которое от продольных попаданий защищались 114мм поперечными траверзами. Остальные орудия стояли открыто. Корпус в оконечностях для локализации возможных затоплений подразделялся на небольшие водонепроницаемые отсеки. Они были устроены так, что при необходимости увеличить осадку корабля в них можно было принять воду. Подобное же устройство отсеков приняли и на нескольких последующих кораблях, хотя характер условий, при которых могла возникнуть такая необходимость, не вполне ясен.

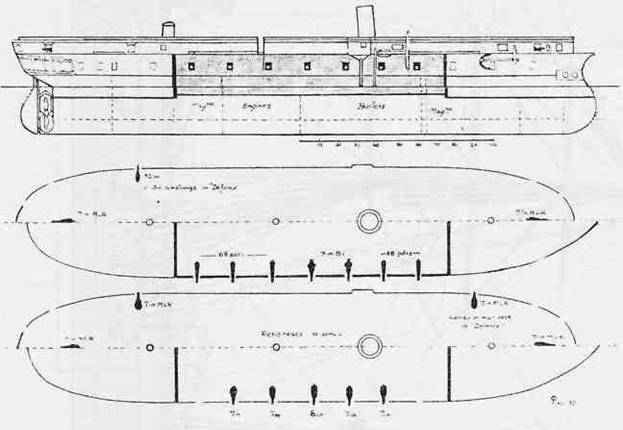

Схема бронирования «Дифенс»

Машинная установка

Машины для обоих кораблей поставила фирма «Пени». Это были тронковые паровые машины с номинальной мощностью 600 л.с, на испытаниях показавшие индикаторную мощность 2540 л.с, что позволило кораблям превысить проектную скорость на целый узел. «Дифенс» на первых пробегах показал 11,3 уз, а позже и 11,6 уз. «Резистенс» при полной осадке развил 11,8 уз. Для уменьшения сопротивления при ходе под парусами винт был сделан подъемным, что давало лучший эффект, чем применяемое в ряде случаев разобщение винта с валом. Ступица винта покоилась на подставках внизу стремяобразной «бандажной рамы», вместе с которой винт мог полностью подниматься в круглый колодец выше ватерлинии посредством грузовых стрел на шканцах. Винт устанавливался на вал с помощью специальной муфты, весьма компактной, и её тщательно оберегали от обрастания во избежание заклинивания.

Оснастка

Мачты и бушприт, чтобы не сломались при таранном ударе, были сделаны из железа. Оба корабля выбрали для экспериментальной оснастки и они стали первыми в британском флоте кораблями с двойными марселями – каждый марсель был разделен на верхний и нижний паруса для облегчения работы с ними. Такие паруса уже имели успех на кораблях торгового флота, поскольку требовали минимального числа людей в каждой вахте. Верхний марсель мог быть зарифлен в половину площади по системе Каннингхэма, вполне удовлетворительной, за исключением того, что мокрые паруса при уборке почти невозможно было свернуть правильно, что причиняло бесконечные хлопоты. После испытаний, длившихся целый год, эти паруса всё же заменили на обычные марсели. «Дифенс» не имел брамселей, но «Резистенс» был оснащён этими парусами, правда системы Гюнтера – эти странно выглядевшие паруса напоминали вытянутые кливера и поднимались на выстрелах, идущих ниже клотиков стеньг. Эти рангоутные деревья давали большой вес в верхней части при минимальной площади поднимаемых на них треугольных парусов, и от них скоро отказались. Недостатки двойных марселей (шесть тонн лишнего веса наверху из-за лишнего рея на каждой мачте), увеличенное сопротивление движению корабля под парами против сильного ветра, дополнительный деревянный хлам на палубе, когда их спускали вниз, и значительно уменьшенная площадь верхних парусов – всё это привело к отказу от них в 1864 г. Больше в действующем флоте они не применялись.

После приказа об изъятии двойных марселей оба корабля были переоснащены силами своих экипажей на обычные марсели и брам-стеньги. С сентября 1864 г. по апрель 1866 г. «Дифенс» имел оснастку барка, а затем получил полную корабельную оснастку и убирающийся бушприт. «Резистенс», который, как говорили, имел склонность приводиться к ветру, получил только оснастку барка и ещё десять лет оставался с фиксированным бушпритом.

Мореходные качества

Лучшая скорость обоих кораблей под парусами не превышала 10,5 уз. управлялись они хорошо, кроме случаев, когда шли в галфвинд. В эти моменты их медлительность и склонность приводиться к ветру очень им мешали, что однажды чуть не погубило «Дифенс»: он бросил якорь у подветренного берега в Пантелларии, пытаясь переждать норд-вестовый шторм, и восстанавливал такелаж, поврежденный после спасения «Лорда Клайда». При противном ветре или попутной волне они вели себя даже лучше, чем последовавшие за ними «Гектор» и «Вэлиент», но когда ветер дул им в борт, они были самыми валкими кораблями во всем флоте.

Внешний вид

За исключением парусной оснастки, они отличались друг от друга только шлюпбалками шканцев – «Резистенс» имел прямые деревянные, как и все фрегаты, а у «Дифенс» они были изогнутыми железными, которые применили впервые.

«Дифенс»

Дата сдачи на испытания первоначально была назначена на 14.03.1861 г.. но корабль сошел на воду только в апреле, и был предъявлен в сентябре. Первоначально введён в строй 4.12.1861 г., и окончательно – 12.02.1862 г. В составе флота Канала в 1862-1866 гг. Разоружён в Портсмуте для ремонта и перевооружения. Флот Канала 1868-1869 гг., в период 1869-1870 гг. заменил «Ройал Альфред» в Северной Америке, затем в 1871 -1872 гг. перешел на Средиземное море для замены «Принс Консорт». В 1872-1874гг. ремонте Плимуте, в 1874-1876 гг. сторожевой корабль в Шенноне. В 1876-1879гг. вновь в составе флота Канала, включая год на Средиземном море, когда Средиземноморская эскадра прошла Дарданеллы во время угрозы войны с Россией. Разоружен в 1879г., затем заменил «Резистенс» в качестве сторожевого корабля на реке Мерси до 1885 г. (столкновение с «Вэлиент» 20.07.1884 г. в Лох-Суили. в результате чего получил четырехметровую пробоину в таране, затопление носовых отсеков и погнул форштевень). До 1890 г. состоял в резерве в Плимуте, затем переоборудован в первую британскую плавучую мастерскую, и в 1898 г. переименован в «Индус», До 1940 г. всё ещё стоял в Девонпорте.

«Резистенс»

Прибыл в Портсмут 5.12.1861 г. на год позже контрактного срока. Введён в строй в июле и принят 21.08.1862 г. В 1862-1864 гг. в составе Флота Канала, в 1864-1867 гг. на Средиземном море, где стал первым британским броненосцем. Разоружён в Портсмуте для ремонта и перевооружения в 1867-1869 гг. Сторожевой корабль на реке Мерси в 1869-1873 гг. Переоборудован для службы в Канале в 1873-1877 гг. (Столкнулся с «Девастейшн» в Портленде в июле 1874 г., легкие повреждения брони). Эскадра специальной службы в июне-августе 1878 г. во время угрозы войны с Россией, затем вернулся на Мерси, где до 1881 г. состоял сторожевым кораблем, за тем разоружён. В 1885 г. выбран в качестве корабля-мишени для испытаний различных видов зашиты против артиллерии и торпед, в процессе которых вполне оправдал свое имя («сопротивление»). Продан на слом в 1898 г. Затонул в Холихэдв 1899 г.
