Глава 26. «Султан»

Строитель

Заложен

Спущен на воду

Введен в строй

Стоимость

"Султан" "Чатем"

29.12.1868

31.05.1870

10.10.1871

374777 ф.ст.

Размещения, м

99,1 х 17,98 х 7,89/8,53

Водоизмещение, т

9290 (корпус и броня 6420, оборудование 3120).

вооружение

8 10" 18-тонных дульнозарядных нарезных, 4 9" 12.5-тонных дульнозарядных нарезных, 7 20-фунтовых казнозарядных нарезных.

Крона, мм

пояс 152-203-229, подкладка 250-300 (тик), обшивка 38, верхняя батарея 203, нижняя батарея 229, траверзы 114-127-152 (общий нее брони 975 г).

Механизмы

Тропкоиыс с поверхностными конденсаторами («Пеню»), два цилиндра (диаметр 2995 мм. ход поршня 1372 мм), индикаторная мощность 7720л.с., 14 уз.

Площадь парусин. м2

3168 (с лиселями 4589)

Экипаж, чел.

633

Запасы топлива

740 (уголь)

Пока ожидали результатов испытаний опытных башенных кораблей «Монарх» и «Кэптен», система расположения главного вооружения в бортовых установках продолжала сохранять высокий авторитет как наилучший метод распределения тяжёлых орудий на рангоутных броненосцах, и в 1869 г. был заказан «Султан», названный так в честь турецкого султана Лзизие, находившегося тогда с визитом в Англии. Этот корабль стал очередным добавлением к постоянно растущей массе разнотипных судов-одиночек, из которых то время состоял британский линейный флот.

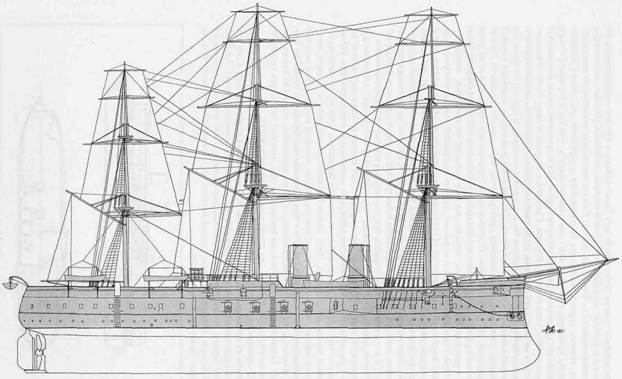

Броненосец «Султан»

Проект «Султана» разработали на основе «Геркулеса», с броневой батареей на верхней палубе вместо концевых орудий па главной палубе. Как и па «одейшесах», заложенных несколькими месяцами раньше, остойчивость была уменьшена, чтобы обеспечить большую устойчивость на волнении путём поднятия центра тяжести. Поскольку батарея па верхней палубе означала расположение в верхней части 300 т дополнительного веса, в виде компенсации пришлось пойти па некоторые уловки, одной из которых являлось понижение главной и нижней палуб и ограничение высоты водонепроницаемых переборок до уровня главной палубы. Вследствие того, что люки в то время не имели высоких коммингсов, в случае затопления какого-либо отсека и соответственном погружении корабля вода в этом отсеке могла подняться до верха переборок и затем перетечь в нос и корму по главной палубе, попадая через люки и в другие отсеки. Именно по этой причине «Султан» и затонул в 1889 г., через восемь дней после того, как наскочил на риф.

Корпус был спроектирован так, что корабль имел самое округлое сечение по миделю как изо всех принятых до того времени, так и в течение последующих 20 лет. Это, в совокупности с метацентрической высотой менее 0,9 м, обеспечило «Султану» репутацию одного из самых устойчивых на качке кораблей. Однако, хотя его размерения повторяли «Геркулес», с осадкой на 0,3 м больше, изменения в распределении весов вызвали сложности с обеспечением должной остойчивости, для преодоления которых требовался практический опыт. После проведения опытов стало очевидно, что Рид слишком увлёкся с размещением значительного веса в верхней части корпуса.

Чтобы восстановить остойчивость, следовало прибегнуть к большому балласту, как на четверке «одейшесов», и в двойном дне разместили 600 т железа и цемента. Этот мёртвый груз, который увеличивал риск гибели корабля при посадке на мель, и который с успехом мог быть использован более оптимально, стал причиной недружелюбных комментариев, и оставил на всём проекте тёмное пятно.

Вооружение

Батарея на главной палубе несла такое же количество 10" 18-тонных орудий, как и на «Геркулесе», но была на 3,6 м длиннее и не имела портов для возможности ведения огня в корму. Чтобы уменьшить размер орудийных портов без уменьшения площади обстрела, они были спроектированы так, что их нижние косяки точно соответствовали очертанию нижней части орудия со станком, а верхние были расширены по горизонтали и обеспечивали полные углы обстрела в пределах 70°, при угле возвышения 10° и угле снижения 5°. Нижние Кромки портов отстояли от воды на 3,3 м.

Для получения продольного огня из орудий батареи главной палубы первые орудия каждого борта были установлены на поворотных платформах, так что их можно было наводить прямо по курсу до направления, параллельного диаметральной плоскости. Отсутствие амбразуры в кормовой части батареи не позволяло так же использовать и концевые орудия батареи, а кормовой огонь обеспечивался стоящими па верхней палубе 9" орудиями (по одному на борт), имеющими угол горизонтальной наводки 0-45° в нос от траверза через бортовые порты и прямо в корму через кормовые, чему способствовало углубление фальшборта верхней палубы к диаметральной плоскости. Поскольку оба этих порта (бортовой и кормовой) были расположены слишком далеко друг от друга, использовать поворотную платформу было нельзя, а орудие передвигалось от одного к другому посредством сложной системы палубных погонов, по которым и разворачивалось. Чтобы как можно больше уменьшить вес верхней части корпуса, кранцы первых выстрелов со снарядами и зарядами дня орудий верхней палубы пришлось перенести вниз – на главную палубу, что было большим отклонением от традиций британской артиллерии. Но и хранение этого боезапаса в данном месте тоже стало проблемой. Сплошные снаряды можно было безопасно хранить на открытой позиции, но разрывные снаряды считалось целесообразным хранить ниже ватерлинии, если их было нельзя разместить за бронёй батареи. На батарее главной палубы было место для хранения разрывных снарядов верхней батареи, поскольку всё свободное пространство было занято кранцами первых выстрелов для своих орудий. Поэтому на «Султане» пришлось пойти на риск хранения разрывных снарядов вне батареи, но поскольку в бою эти снаряды были бы израсходованы в первую очередь, это нововведение не считалось опасным.

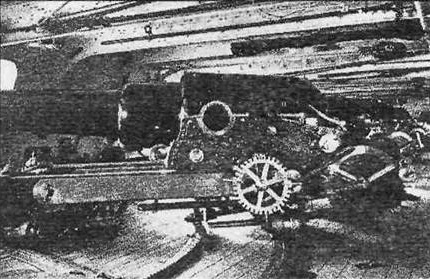

Четыре орудия правого борта в центральной батарее «Султана». Всего корабль нёс восемь 10" 18-тонных дульнозарядных нарезных орудий этой модели. Артиллерийская система поступила на вооружение флота в 1868 г. и комплектовалась 1.81-кг снарядами (по сравнению со 113-кг снарядами предшествующего 7-дюймового 6.5-тонного дульнозарядного нарезного орудия), а его пробивная способность у дула равнялась 330-мм железа. Орудие устанавливалось на станке Скотта, который, хотя официально и относился к разряду железных утановок, имел подцапфенные станины из дерева, все же привода выполнялись из железа.

При отсутствии носовых и кормовых орудий на главной палубе, которые были такой неудобной особенностью «Геркулеса», носовой огонь обеспечивался парой 9" орудий, расположенных высоко – под возвышенным полубаком, где они оставались достаточно «сухими». Прикрывались эти орудия только поперечной переборкой с носа и были открыты с бортов. Все орудия «Султана» имели станки системы Скотта, которые позволяли безопасно и быстро обслуживать орудия в плохую погоду, и в этом отношении корабль был оснащён лучше всех его современников.

Через девять лет после достройки «Султан» получил четыре установки для выпуска 14" торпед Уайтхеда – две впереди и две позади батареи па главной палубе. На верхней палубе в качестве защиты от миноносцев установили семь 102-мм 25-фунтовых казнозарядных пушек на станках Вавассора, а также 19 мелкокалиберных пушек и картечниц. Пару пушек Гатлиша установили на боевом марсе бизань-мачты – закрытой позиции наверху мачты, которой впервые был оснащён британский боевой корабль (до этого практиковали подъём лёгких пушек на марсы нижних мачт, где они защищались от ветра парусиной, только во время учений). Корабль также получил два минных катера, которые хранились около бизань-мачты па кильблоках над спардеком, и два прожектора.

В официальном отчете за июль 1883 г. «Султан» упоминается с полным вооружением из казнозарядных орудий: восемь 9,2" па главной палубе, четыре 8" на верхней палубе (погонные и ретирадные) и семь 4" (противоминная батарея). Это было в тот период, когда перевооружался «Беллерофон», а после попытки установки в его батарее длинноствольных орудий больше ни один корабль проекта Рида не менял орудия главного калибра.

Броня

Схема бронирования была аналогичной схеме «Геркулеса»: пояс по ватерлинии имел в средней части толщину 229 мм, а в оконечностях утончался сначала до 203, затем до 152 мм, имея подкладку из тика толщиной 250-300 мм поверх обшивки в 32 мм. 10" орудия батареи на главной палубе защищались с бортов 229-мм броней, скос носового траверза был 152 мм, кормовой 'траверз 127 мм. В средней части корпуса выделялась установленная на спонсонах верхняя батарея, придававшая кораблю характерный вид. Ее бортовая броня имела толщину 203 мм, а траверзы – 114 мм. Общий вес брони и подкладки составлял 1481 т (16% от водоизмещения).

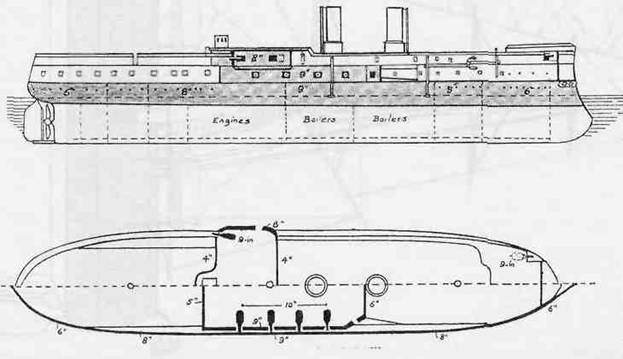

Схема бронирования «Султана»

Машинная установка

Паровые машины фирмы «Пени» были простого типа с однократным расширением пара в двух тронковых цилиндрах. Они оснащались поверхностными конденсаторами. Котлы работали при давлении пара 2,1 атм. Корабль имел двухлопастный винт и на ходовых испытаниях показал скорость 14 уз при 7720 л.с. Помимо машинного отделения пар использовался в приводах шпиля и руля.

Вентиляция была плохой и оставалась в гаком виде до ремонта в 1879 г., когда корабль оснастили дополнительными вентиляторами и раструбами. Тогда же он получил новые котлы, и на 6-часовых испытаниях развил мощность 7736 л.с. при давлении пара всего 1,97 атм.

Оснастка

В 1876 г., после четырёх лег плавания с полной корабельной оснасткой, «Султан» перевооружили как барк, заодно укоротив па 6 м фок- и фок-мачты, поскольку его остойчивость вызывала опасения. В 1879 г. он получил боевой марс па бизань-мачте. Несмотря па то, что первоначально «Султан» нёс парусность по 1-й шкале (высота клотика грот-мачты над палубой составляла 54,25 м), под парусами он был таким же вялым, как и «Геркулес», имея ещё и тот недостаток, что при отсоединении вала от машины винт не вращался даже на скорости 6 уз. Лавировал он хорошо, но тратил много времени на поворот через фордевинд, и ранние рапорты с него свидетельствуют, что из-за наличия верхней батареи и уменьшения ширины верхней палубы за счёт смещения фальшборта к диаметральной плоскости быстро работать с парусами было трудно.

Мореходные качества

Его небольшая мета центрическая высота и полные обводы обеспечивали значительную устойчивость па волнении, на один размах с правого борта на левый уходило 8,5 секунд против 8 у «Геркулеса» и 7 секунд у «Беллерофона». Но, несмотря на отсутствие вооружения в оконечностях, о нём отзывались как о «неуютном корабле с сильной килевой качкой»

Повреждение и гибель в 1898 г.

8 марта 1889 г. «Султан» наскочил на неизвестную скалу в проливе Саут-Комино у Мальты, и распорол себе обе скулы днища. Попытки стащить его с помощью «Темерера» окончились неудачей, и он медленно заполнялся водой. В сильный шторм 14 марта корабль соскользнул со скалы и затонул. Опасались, что его возвращение в строю невозможно, но наконец итальянская фирма «Батино и К"" предприняла операцию по его подъему за 50000 ф.ст., и 27 августа корабль был введён на Мальтийскую верфь, где подвергся первоочередному ремонту. В декабре он вышел в Портсмут в сопровождении эскорта, перейдя весь пуп. самостоятельно со скоростью 7 уз, и 22 декабря того же года бросил якорь в Спитхеде.

Модернизация

Свыше 200000 ф.ст. было потрачено в 1893-1896 гг., чтобы вернуть ему боевую силу в новых условиях, хотя старый корабль и не стоил этого. Первоначальную батарею дульнозарядных орудий так и не усилили, но на верхней палубе в средней части корабля установили четыре 120-мм скорострельных пушки. Ещё 31 мелкокалиберная скорострельная пушка, а также картечницы были установили на верхних надстройках в качестве противоминного калибра. Новая машина фирмы «Томпсон» из Клайдбэнка позволила кораблю развить скорость в 14,6 уз при мощности 6531 л.с, хотя при этом наблюдалась сильная вибрация. Вследствие того, что новая машина с вертикальным расположением цилиндров изменила распределение весов, для получения дополнительной ширины и поднятия метацентра по ватерлинии пустили полосу тика шириной 230 мм.

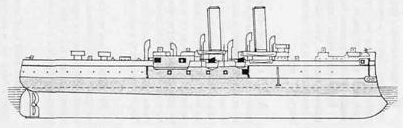

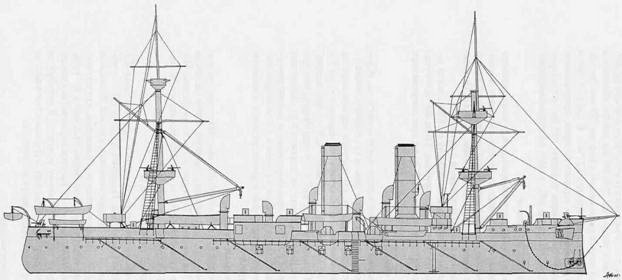

Броненосец султан и схема его бронирования после модернизации

Чтобы придать старому корпусу современный вид, корабль снабдили парой боевых мачт, двумя высокими трубами и множеством вентиляционных раструбов, а также носовым двухъярусным мостиком, после чего он стал похожим на модернизированный «Геркулес», но отличался его верхней батареей и небольшим верхним марсом на грот-мачте.

В течение этого периода, когда экономия на флоте стала политическим лозунгом, устаревшие корабли не исключали из списков, а возводили в ранг «линейных кораблей 3-го класса», дульнозарядпым орудиям которых приписывали ценность «второй линии» па случай, если более новые корабли будут выведены из строя. Но и в своём новом облике «Султан» лишь однажды показался в море – на манёврах 1896 г. После этого он простоял в бассейне для паровых судов в Портсмуте до 1902 г., когда его жалкое существование в списках боевых кораблей прекратилось при тотальной сдаче на слом старых кораблей, вооруженных дульнозарядными орудиями.

«Султан»

Введён в строй в сентябре 1871 г. в Чатеме для флота Канада. В 1878 г. ремонт – добавлены лёгкие пушки, уменьшена оснастка (стал барком) – после чего служил на Средиземном морс под командованием кэптена герцога Эдинбургского (наследника трона), входил в эскадру адмирала Хорнби при форсировании Дарданелл. Ремонт в 1879 г., затем переведен в резерв. В 1882 г. номинально числился в Канале, но был прикреплён к эскадре адмирала Сеймура на Средиземном море для её усиления. Участвовал в бомбардировке Александрии – потерял двоих убитыми и восьмерых ранеными при попадании в батарею под полубаком. В декабре 1884 г. в Тагусе в результате обрыва якорного каната столкнулся с французским транспортом и потопил его. В июне-июле 1885 г. состоял в Эскадре специальной службы адмирал Хорпби во время угрозы войны с Россией. В 1886 г. присоединён к Средиземноморскому флоту. 6 марта 1889 г. наскочил на скалу в проливе Саут-Комипо и позднее затонул. Поднят, временно отремонтирован на Мальте и через девять месяцев прибыл в Портсмут. Выведен в резерв. В 1893-1896 гг. прошёл модернизацию, во время которой получил дополнительные орудия и новую машинную установку. Участвовал в манёврах 1896 г. До 1906 г. оставался в резерве. В 1906 г. разоружен, разоборудован и превращен в блокшив под названием «Фисгард IV». До 1931 г. был учебным кораблём для ремесленников, затем стал механической ремонтной мастерской. В 1940-1945 гг. состоял кораблем-базой тральщиков в Портсмуте. Продан на слом в 1947 г.
