Глава 23. Переделка в броненосцы деревянных кораблей

После успешной переделки двухдечных деревянных кораблей серии «Оушен» в броненосные фрегаты, а «Ройал Соверна» в башенный корабль, казалось вполне естественным, что, увидя подобный дешёвый и экономичный способ использования устаревших кораблей, общественное мнение убедилось в необходимости расширения масштабов этого мероприятия, имеющего как финансовые, так и материальные преимущества.

Множество профессиональных корабельных инженеров и любителей-публицистов необдуманно высказывали свои взгляды в прессе и пропагандировали множество удивительных «переделок» – некоторые из них казались практически выполнимыми и стоящими затраченного времени и труда. Среди них предложение известного кораблестроителя Хенвуда заслуживает наибольшего интереса, поскольку оно было представлено в Королевском институте объединённых вооружённых сил на лекции, прочитанной им 5 апреля 1869 г.

Хенвуд предлагал срезать борта у 90-пушечных двухдечных кораблей класса «Дункан» до уровня нижней палубы и забронировать оставшиеся 1,2 м надводного борта по всей длине, а также установить три двухорудийных башни по диаметральной плоскости, оставив возвышенные полубак и полуют, соединённые сплошным общим продольным мостиком. Корабль предлагалось снабдить трёхногими мачтами, полной корабельной оснасткой, в результате чего получалась разновидность «Кэптена», но с шестью орудиями. Переделанный таким образом корабль должен был иметь водоизмещение 6265 т (против 5920 т у «Дункана»), осадку 7,6 м и возвышение верхней палубы над водой на 1,3 м.

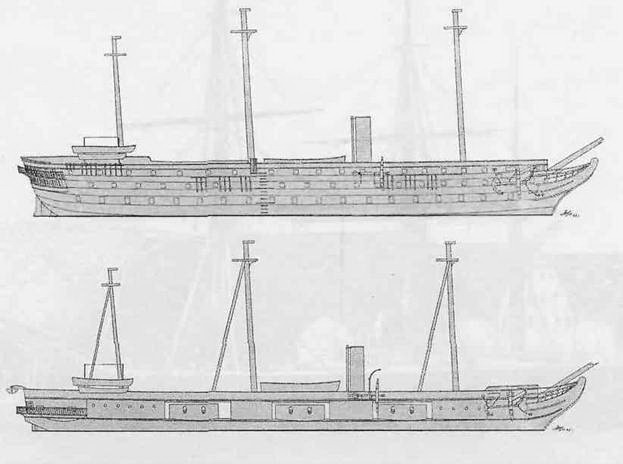

Две схемы, иллюстрирующие суть предложений С.Хенвуда относительно переделки трёхдечного деревянного парусного линейного корабля (вверху) в трехбашенный монитор (внизу), 1869 г.

Общественное мнение поддерживало проект «Кэптена», и поэтому «монитор Хенвуда», который соединял все основные особенности популярного тогда «Монитора» со всеми преимуществами мореходного корабля с полной оснасткой, получил тогда значительную поддержку, за исключением лишь официальных кругов.

Рид объяснил, почему это произошло, в своей книге «Наши броненосные корабли» (1869 г.) и показал, что совещание при главном строителе в Адмиралтействе вполне отдавало себе отчёт в возможностях старых деревянных кораблей для быстрой переделки их в батарейные броненосцы или мониторы до такой степени, что были подготовлены подробные проекты, в соответствии с которыми в случае необходимости можно было начать работы на верфях. Но без этой необходимости ни одной переделки деревянных кораблей в броненосные не проводилось бы. По сравнению с кораблями, имеющими железные корпуса, деревянные корабли были более слабыми, подверженными гниению, имели гораздо большую осадку, чем это требовалось для кораблей береговой обороны, развивали малый ход при сравнительно неэкономичных машинах с большим расходом угля. Они не могли нести такой же большой вес и толщину брони, как новые железные корабли, сплошные корпуса которых могли быть быстро и дёшево построены большинством частных фирм.

Помимо этого, деревянные корабли с тяжёлыми корпусами и большим весом машин, котлов и прочих грузов, размещенных внизу, были подвержены более сильной бортовой качке, чем железные корабли с отличным от них конструктивным устройством; а единственным удовлетворительным средством уменьшения качки до любой степени могло быть введение брустверно-мониторной системы корпуса в совокупности с низким надводным бортом, что и обеспечивалось в проектах, подготовленных в Адмиралтействе. Тенденция к бортовой качке как бы сдерживалась путем воздействия воды на верхнюю палубу у монитора любого типа, но брустверный монитор должен был при этом сохранять возможность ведения огня из орудий. Что же касается монитора Хенвуда, то секретарь Адмиралтейства заявил в парламенте, что вместо высоты надводного борта 1,2 м, как оценивалось в проекте, верхняя палуба, когда на борт будут приняты все необходимые запасы, будет возвышаться над водой всего на несколько дюймов. В целом же, обсуждение проектов и расчёты показали, что ни один британский винтовой деревянный корабль не может быть переделан в полноценный мореходный монитор, имеющий необходимую парусность и экипаж, требуемый для работы с парусами, оборудование и запасы, соответствующие кораблю с полной оснасткой. Эти деревянные корабли могут быть превращены только или в частично покрытые бронёй батарейные корабли или, в случае отказа от рангоута, запасов для действий в открытом море и большей части оборудования – в мониторы береговом обороны, но даже подобные переделки могут быть оправданы только экстренной военной необходимостью.

Переделка «Ройал Соверена» с добавлением на него 560 т брони стоила 150000 ф.ст., в то время как более прочный и надежный корпус «Церберуса» с 670 т брони обошёлся по контракту в 99000 ф.ст., а корпус «Глаттона» с 1065 т брони стоил только 163000 фунтов (даже с учетом 12,5% на хозяйственные расходы).

Единственный полезный аргумент в этой агитации за переделку деревянных кораблей заключался в том, что была получена информация о планах использования старых деревянных корпусов, что могло быть полезным в случае срочной военной необходимости, а Рид был подготовлен для переделки рассмотренных проектов в проект брустверного монитора. Было очень жаль, что исследование этих планов окончилось без результата, так как в этом случае метаморфоза от «Дункана» к «Девастейншу» была бы гораздо лучше проработана.

В течение 10 лет, прошедших со времени постройки «Уорриора» с 68-фунтовыми орудиями и 114-мм бронёй развитие тяжёлых броненосных кораблей привело к постройке «Монарха», имеющего уже 25-тонные башенные орудия в 12" и намного более мощную защиту, было действительно странным, что в 1870 г. в строй вступили бы корабли с деревянным корпусом и с орудиями в бортовых батареях. И ещё не был готов последний из переделанных двухдечных кораблей, чья переделка была предпринята как быстрый и экономичный способ увеличения броненосного флота во время напряженности 1861 г., как необходимость в нём уже отпала.

По различным причинам Совет счёл необходимым полностью приостановить работы на «Рипалсе» на целых пять лет, прежде чем была начата его переделка, вместо простого замедления строительства, как это было сделано в случае с «Ройал Альфредом» и «Зилесом». Поэтому он был готов гораздо позже остальных шести кораблей, построенных из дерева, а также стал последним в длинной веренице кораблей, включающей «Генри Грейс-э-Дью», «Соверен-оф-зе-Сиз» и раннюю «Британию», построенных на королевской верфи в Вуличе за 400 лет ее существования. Вскоре после того, как корпус «Рипалса» соскользнул в мутные воды Темзы, эта верфь была закрыта в рамках политики экономии, проводимой Гладстоном, а корабль отбуксировали вниз по реке в Ширнесс для достройки.

Строитель

Заложен

Сгущен на волу

Введён в строй

Стоимость

"Рипалс"

Вулич Ширнесс

29.04.1859

25.04.1868

31.01.1870

183640 ф.ст.

Размерения, м

76.8x18,0x6,70/7,92

Водоизмещение, т

6190 (корпус и броня 4310, оборудование 1900)

Вооружение

12 8" дульнозарядных нарезных, 2 салютных. 4 16" торпедных трубы

Броня, мм

пояс 114-152, батарея 152. траверзы 114. обшивка 19. (общий вес брони 1040 т)

Механизмы

тронковые ("Пени"). номинальная мощность 800 л.с, индикаторная мощность 3350 л.с, 12,5 уз, диаметр цилиндра 3504 мм. ход поршня 1219 мм. 59 об/мин, двухлопастный винт диаметром 5791 мм, 6 прямоугольных котлов (давление 2.1 атм).

Запас топлива, т

460 (уголь)

Площадь парусов, м2

2713

Экипаж. чел.

515

Проект

В 1864 г., когда Дж.Рид уже полтора года возглавлял британское военное кораблестроение в Уайтхолле, а его идеи по вооружению и защите были воплощены в чертежи, отосланные в Вулич, было решено возобновить работы на «Рипалсе». За два года до его спуска «Беллерофон», достраивавшийся на плаву, получил 9" орудия, а к тому времени, когда «Рипалс» прибыл в Ширнесс, 10" орудия «Геркулеса» установили новый стандарт вооружения. Теперь 114-мм железо не могло считаться подходящей защитой, и полностью покрыть корпус бронёй, как на «Оушене», было невозможно. Теперь вместо этого следовало сконцентрировать более толстую броню на значительно меньшей площади для прикрытия только жизненно важных частей корабля, оставляя остальной корпус уязвимым. Поэтому на «Рипалсе» батарея «Зилеса» в 31,5 м была укорочена до 21 м, что позволило защитить ее бронёй уже в 150-мм, а калибр орудий увеличить с 7" до 8". Поскольку это повлекло за собой увеличение на 10 м небронированного участка деревянного борта по главной палубе, открытого для любых снарядов, «Рипалс» стал даже ещё более уязвимым, чем если бы имел весь борт закрытым тонкой броней от разрывных снарядов. То, что он не будет подвергнут риску встретиться в бою с кораблём равного с ним ранга, гарантировалось посылкой его на Тихоокеанскую станцию, после завершения службы на которой он был поставлен в резерв 2-й линии.

«Рипалс» стал последним британским деревянным линейным кораблём, а также единственным деревянным броненосцем с княвдигедом и скругленной кормой. Хотя корпус ниже ватерлинии претерпел незначительные изменения, в надводной части корабль подвергся большим переделкам, чем все его предшественники, и из-за перераспределения весов его осадка и дифферент изменились, так что носом он сидел на 6,86 м, а кормой на 7,93 м – особенность, свойственная всем ранним проектам Рида. Из-за ограниченной длины стапеля в Вуличе вопрос об удлинении корпуса не стоял, и в этом отношении «Рипалс» и «Зилес» отличались от первых пяти кораблей. Однако подобные короткие и полные корпуса имели заметную тенденцию зарываться во встречную волну, а опыт с «Принсом Консортом» подчеркнул необходимость в модификации верхней части корпуса, чтобы избежать заливания палуб. В данном случае это обеспечивалось высоким фальшбортом, имевшим заметный подъем в носу и корме, который делал корпус «Рипалса» уникальным в линейном флоте того времени и сохранял его палубы сухими, так что необходимость в больших шпигатах, примененных на «оушенах», уже отпала. Заметной особенностью корабля стал лёгкий княвдигед, смотревшийся как сентиментальное украшение последнего корабля с деревянным корпусом. Хотя современным любителям кораблей может показаться анахронизмом все то, что ассоциировалось с округлой в плане кормой, поскольку они привыкли к клиперским форштевням и крейсерской корме, это было определенным улучшением по сравнению с угрюмыми форштевнями его «двоюродных сестер». Их эстетический эффект был испорчен убирающимся бушпритом, ломающим продолжение плавно восходящей линии борта, которую прежние стационарные бушприты красиво бы продолжили.

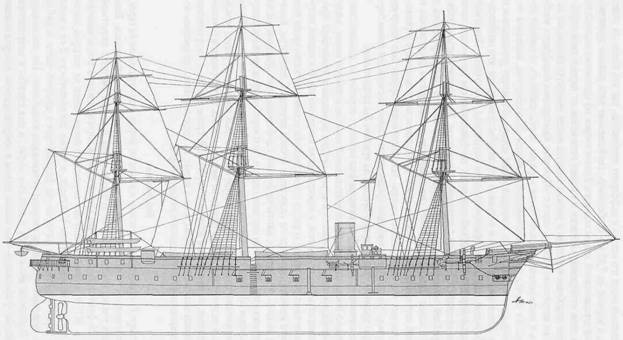

Броненосец «Рипалс»

Предназначенный для службы в качестве флагманского корабля на дальних станциях, «Рипалс» после достройки имел возвышенный полубак и полную корму, однако из-за необходимости установить в корме орудия помещения командира пришлось разместить под полуютом, а адмиральские апартаменты на главной палубе. «Рипалс» имел репутацию корабля с наилучшими условиями жилья среди всех судов своего времени, несмотря на недостаток боевых качеств. С полуютом, выходящим на шканцы, и имеющим каюты по бортам, где большинство офицеров могли спать в тропиках под открытым верхним портом, этот корабль представлял экипажу лучшие условия обитаемости. Короткая центральная батарея также позволяла большей части экипажа спать на главной палубе без обычных обеденных столов между орудиями, в то время как нижняя палуба не загромождалась переборками и боковыми коридорами, отличавшими железные корабли. Впервые мостик и штурманская рубка размещались впереди трубы, а не в корме, на срезе полуюта, где имелись небольшие лоцманские полубашенки с каждого борта.

Вооружение

По четыре 8" орудия из 12 стояли с каждого борта в центральной батарее, причём возможность ведения продольного огня не предусматривалась. Ещё два орудия располагались под полубаком и два в корме вместе с салютной батареей 20-фунтовых пушек. Во время капитального ремонта после вывода из строя в 1877 г. корабль получил торпедное вооружение из четырёх метательных установок и 12 торпед Уаитхеда, а также две миноноски 2-го класса фирмы «Торникрофт», для которых на фальшборте в средней части корабля (сразу за запасным становым якорем) установили кильблоки. Но, поскольку корабль больше не нёс службу в дальних морях, а для службы в метрополии миноноски не требовались, они своим ходом в сопровождении эскорта пошли за границу.

Броневая защита

Защита рассчитывалась на такую же устойчивость, как и у «Ройал Альфреда», хотя броня в оконечностях для прикрытия установленных там орудий отсутствовала. Полный пояс по ватерлинии толщиной 152 мм утончался в носу и корме до 114 мм; над ним проходила центральная батарея с бортовой броней в 152 мм и траверзами в 114 мм. Однако общий вес брони, вследствие большей пропорции более толстого металла и большего углубления пояса под воду, достигал 1040 т против 950 т на первых аналогичных кораблях. После установки торпедного вооружения были добавлены и противоторпедные сети, которые отсутствовали на других деревянных броненосцах, за исключением одного лишь «Лорда Уордена».

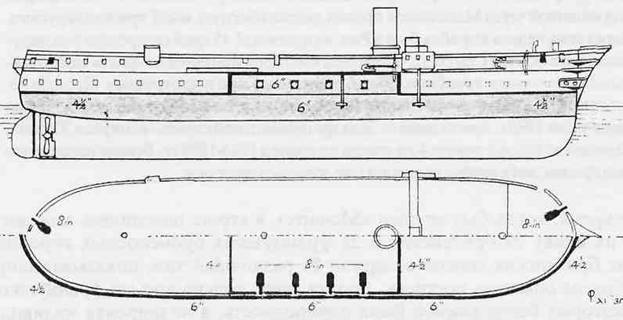

Схема бронирования «Рипалса»

Машинная установка

Единственный среди «конвертированных» кораблей, «Рипалс» получил паровую машину тронкового типа. Первоначально она предназначалась для трёхдечного корабля «Принс оф У эле», который так и не был достроен. При относительно небольших размерах эта машина в меньшей степени причиняла беспокойство, чем машина на «Лорде Клайде». Винт был также меньшего диаметра, имел две лопасти вместо четырех и мог подниматься в корпус. На мерной миле в Стоукс-Бей корабль развил скорость 12,5 уз при 58 об/мин, которая не улучшила результат его «двоюродных сестер», бывших на семь лет старше. Топлива же он мог принимать меньше всех (450 т), что ограничило на треть его радиус действия под парами – всего 1800 миль при пяти узлах – и делало корабль сильно зависимым от парусов. Во время ремонта в 1880 г. шаг винта был уменьшен на 0,6 м, давление пара в котлах снижено до 1,4 атм, после чего он показал по лагу 11 уз при мощности 2734 л.с. и 56 об/мин, причём условия были менее благоприятные, чем во время его первых ходовых испытаний, когда он развил 3350 л.с.

Парусная оснастка

Оснащенный по 2-й шкале, «Рипалс» нёс корабельное вооружение в течение всего периода его службы, отличаясь от остальных «трансформированных» кораблей тем, что и фок- и грот-мачта у него были короче на 0,9 м, но их топы были подняты на 0,9 м, чтобы обеспечить прежнюю высоту для нижних прямых парусов. Лучшая достигнутая скорость под парусами составляла 10,5 уз.

Мореходные качества

«Рипалс» обладал прекрасными мореходными качествами как при ходе под парами, так и под парусами, хорошо слушался руля и, в противоположность другим деревянным броненосцам, был умеренно устойчивой орудийной платформой, хотя и отличался несколько чрезмерной жесткостью. Он также был несколько тяжеловат для несения парусов, и в этом отношении походил на «Ахиллес». Так, однажды он лишился грота-рея и утлегаря с полностью зарифленным марселем, верхним стакселем и тремя шлюпками, висящими на шлюпбалках. Под парусами «Рипалс» прошел больше других броненосцев (за исключением одного лишь «Зилеса»).

«Рипалс»

К перестройке приступили 25 октября 1866 г., корабль был подготовлен к испытаниям 21 августа 1869 г. В марте отослан в качестве сторожевого корабля в Куинсферри, где оставался два года. Избран флагманским кораблём наТихий океан вместо «Зилэса» и провел пять лет в плавании под парусами у западного побережья Америки – от Британской Колумбии до Патагонии. После замены на этом поприще в 1877 г. крейсером «Шах», командир «Рипалса», чтобы не идти под машиной через Магелланов пролив, решил обогнуть мыс Горн под парусами. Через семь недель корабль был в Рио, а спустя ещё 45 дней он прошел под парусами мимо фортов Спитхеда, оставшись в истории британского флота единственным броненосным кораблем, обогнувшим мыс Горн под парусами. Прошёл ремонт в 1877-1880 гг. Корабль охраны порта в Гуле в 1881-1885 гг. На период июня-июля 1885 г. присоединён к Эскадре специальной службы адмирала Хорнби. Выведен из строя в резерв 4-го класса на период 1885-1889 гг. Вскоре после этого был продан, хотя корпус оставался еще довольно прочным.

В то время, когда был спущен «Монарх», в строю находились или достраивались на плаву 29 британских и 26 французских броненосных кораблей, из которых британских список содержал 21 различный тип, показывая широкое разнообразие опытных построек, против всего только восьми французских типов, в которых более важной была однородность, а не широкая индивидуальность, олицетворяющая различные улучшения в конструкции или оборудовании.

"Уорриор" "Глуар"

"Оушен" "Сюрвеллант"

"Блзк Ирине" "Инвинсибль"

"Принс Консорт" "Валерьез"

"Дифенс" "Норманди"

"Каледония" "Беллиекез"

"Резистенс" "Сольферино"

"Ройал Оук" "Оиеан"

"Гектор" "Маджента"

"Ройал Альфред" "Альма"

"Вэлиент" "Куронь"

"Лорд Уорден" "Аталант"

"Ахиллес" "Галуа"

"Лорд Клайд" "Армид"

"Минотавр" "Фландр"

"Зилес" "Рейн Блаиш"

"Эджинкорт" "Эроин"

"Рипалс" "Монкальм"

"Нортумберленд" "Гийень"

"Лаплас" "Жанна д'Арк"

"Беллерофон" "Магпаним"

"Энтер прайс"

"Геркулес" "Прованс" береговой обороны

"Фаворит"

"Пенелопа" "Реванш"

"Рисёрч" "Тауро"

"Монарх" "Савой"

"Ройал Соверен" "Цербер"

"Принс Альберт"
