Глава 21. «Геркулес»

Строитель

Заложен

Спущен на воду

Введен в строй

Стоимость

"Геркулес"

Чатем

1.02.1866

10.02.1868

21.11.1868

377008 ф.ст.

Размерения, м

99,1 х17,98x7,32/8,07

Водоизмещение, т

8680 (корпус и броня 5700, оборудование 3130)

Вооружение

8 10" дульнозарядных нарезных, 2 9" дульнозаряных нарезных, 4 7" дульнозарядных нарезных, 8 салютных.

в 1892 добавлены 6 120мм скорострельных орудия. позднее 2 7" заменены на б" скорострельных орудия.

Броня, мм

пояс 152-203-229, траверзы 127-152, рубашка борта 38, подкладка 250-300. (общий вес брони 1332 т).

Механизмы

тронковые ("Пенн”) 2 цилиндра (диаметр 2997 мм), ход поршня 1372 мм, 64 об/мин, индикаторная мощность 6750 л.с, 14,7 уз, двухлопастной винт (диаметр 7163 мм, шаг 7315 мм), 9 коробчатых котлов (давление 2,1 атм).

в 1892 г. замена механизмов на машину тройного расширения, индикаторная мощность 8500 л.с, 88 об/мин. 14,6 уз, 8 цилиндрических стальных котлов (давление 9,8 атм), шаг винта уменьшен до 5334 мм

Запас топлива, т

610

Дальность плавания

1600 миль 8-узловым ходом

Площадь парусов, м2

2683

Экипаж, чел.

630

При обсуждении вооружения «Беллерофона» Совет одобрил для него новое 9" орудие только после долгих дебатов. Пока корпус корабля стоял на стапеле, пришло уведомление из Управления морской артиллерии, что на испытания скоро поступит новое 10" орудие, а металлурги в то же время предложили броневые плиты толщиной 230 мм, выдерживающие попадание 9" снарядов с принятой тогда боевой дистанции в 900 м. Поскольку германская фирма Круппа тогда же начала выпускать стальные 300-фунтовые и 600-фунтовые орудия, превосходящие французские (в то же время и Россия проводила испытания нескольких 900-фунтовых моделей), Адмиралтейство не могло позволить себе не отреагировать, и для «Геркулеса», постройку которого начали в сухом доке Чатема, вскоре после того, как оттуда вывели корпус "Беллерофона11 , решили принять новые орудия и более толстую броню.

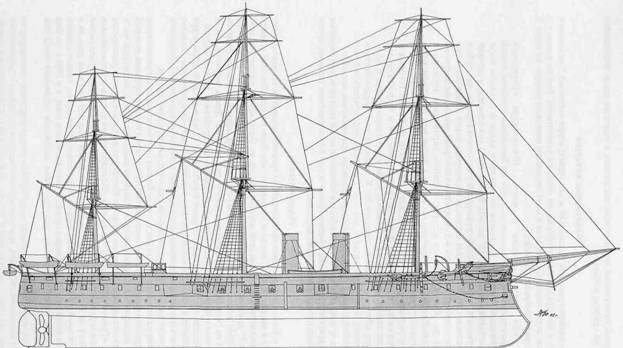

Броненосец «Геркулес»

На момент ввода его в строй «Геркулес» был самым мощным боевым кораблем в мире, но этот титул продержался за ним недолго, поскольку каждое прибавление к «флоту образцов» означало появление корабля, более мощного как в средствах нападения, так и защиты, нежели его предшественники. В целом, проект представлял собой увеличенный «Беллерофон» с несколько улучшенными обводами, а также распределением весов, которое способствовало его более остойчивому поведению в море. Он имел заострённый таран вместо скруглённого, корму как на «Беллерофоне» и возвышенный полубак, но не имел полуюта, пока его не начали готовить как флагманский корабль. Руль был балансирным, управление им осуществлялось посредством строенного штурвала под срезом полуюта, а также ещё одним, ниже, на главной палубе. Усовершенствованные методы постройки позволили превысить стоимость «Беллерофона» лишь на 20000 ф.ст., хотя новый корабль имел «привес» в целых 1100 т, в то время как его машины оказались даже дешевле.

Он стал первым линкором, на котором якорные канаты выводились на верхнюю палубу вместо главной, как прежде, поскольку без большого порта в носовой части применение троса-проводника было невозможным, а при наличии такого проёма главная палуба при работе с якорями на волнении была бы залита водой. На верхней палубе необходимости в проводнике не было – эта палуба меньше заливалась водой, да это и не было бы так страшно.

Вооружение

«Геркулес», как и «Лорд Уорден», отличался тем, что нёс главную артиллерию из трех калибров. В то время подобный состав вооружения, с точки зрения корректировки стрельбы, трудность которой возрастала с увеличением разнотипицы орудий, имевших разную дальность стрельбы, никого ещё не смущала, хотя и приводила к сложностям при устройстве погребов. Он нес по четыре новых 10" дульнозарядных орудия по борту в центральной батарее, которая была на 6 м короче, чем на «Беллерофоне». Причем концевые (первое и четвёртое) орудия могли наводиться для стрельбы в пределах нескольких градусов от диаметральной плоскости через дополнительные порты, прорезанные в скошенных бортах каземата наподобие портов «Пенелопы». Вес орудий достигал 18 т, заряд состоял из 31,7 кг крупнозернистого пороха и выбрасывал 181-кг снаряд с начальном скоростью 420 м/с. Максимальная скорость стрельбы при хорошо тренированных расчётах была 1 выстрел в 70 сек.

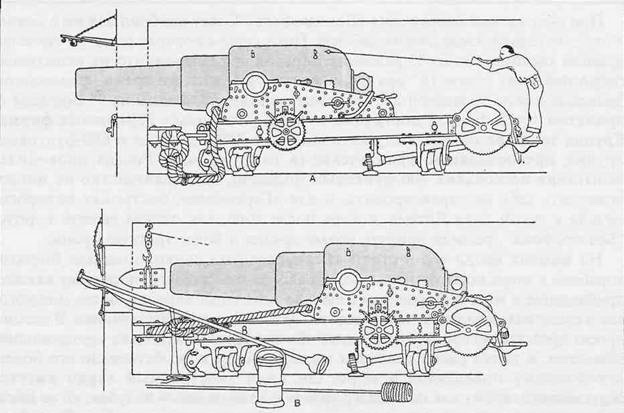

10” (254-мм) дульнозарядное нарезное орудие Королевского флота на горизонтально-скользящем станке с бортовым штырем

Вверху: орудие у борта в положении ведения огня

Внизу: орудие на полном окате в положении заряжания (к дулу подан снаряд, в отверстие закрытого порта выдвинут тыльный конец прибойника).

Под возвышенным полубаком были установлены два погонных 7" орудия, стрелявших через амбразуры, а под ними на главной палубе стояло 9" орудие с портом, прорезанным в форштевне, в то время как ещё два порта для него имелись по бортам. На некоторых французских кораблях порты в форштевне использовались для высоко расположенных орудий полубака, эта же особенность была присуща и ещё неиспытанным на тот момент «Фавориту» и «Палласу», но на них порты в форштевне приходились на главную палубу. Орудие в форштевне меньше захлёстывалось при следовании против волны, чем пушки, расположенные на скулах (от этого страдал «Беллерофон»), но после «Геркулеса» это расположение носового орудия в Королевском флоте больше не применялось никогда. Ретирадные орудия включали 9" в корме на главной палубе и два 7" на верхней палубе.

В 1878 г. на главной палубе с каждого борта установили по одной торпедной трубе для выпуска торпед калибром 14", а в 1886 г. добавили сетевую защиту. В 18S3 г. было предложено полностью перевооружить «Геркулес» казнозарядными орудиями, как и «Беллерофон». В официальном отчёте за июнь корабль показан с восемью 9,2" [т.е. 234мм. – Ред.] орудиями в батарее, шестью 6" в качестве погонных и ретирадных, и ещё шестью 102-мм в качестве противоминных. Однако опыт с «Беллерофоном» положил конец любым дальнейшим перевооружениям кораблей Рида на казнозарядные орудия, если не считать добавления нескольких скорострельных орудий среднего калибра во время модернизаций в 90-х гг.

Броневая защита

Распределение брони в целом повторяло «Беллерофон»: батарея и борт толщиной 229 мм, оконечности 152 мм. Батарея ограничивалась траверзами 152-мм толщины, а погонные и ретирадные орудия на главной палубе закрывались с бортов 152-мм броневыми экранами до высоты верхней палубы. Реально борт был даже крепче, чем показывают цифры -1) 229-мм слой брони, 2) 250-мм тиковая подкладка по стрингерам с шагом 0.6 м, 3) 38-мм рубашка борта по 250-мм вертикальным ветвям шпангоутов с шагом 0,6 м, с заполненными тиком промежутками, 4) 510 мм тика, 5) 19-мм обшивка по 230-мм шпангоутам – так что суммарная толщина брони (без стрингеров и шпангоутов) составила 290 мм при одном метре тика! На испытаниях в Шебюринессе воспроизводящий борт «Геркулеса» опытный отсек выдержал попадания 272-кг снарядов, в то время как борт «Уорриора» выдерживал только 68-фунтовые (30,8-кг) и более мелкие.

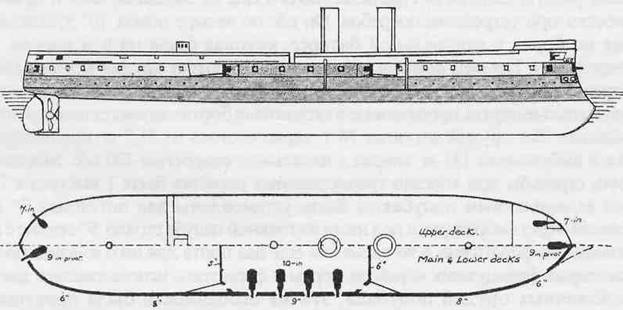

Схема бронирования «Геркулеса»

Хотя на многих опубликованных чертежах «Геркулеса» показана боевая рубка, в действительности он ее не имел, поскольку подобные рубки тогда временно вышли из употребления.

«Дело заключалось в том, что броневые «управляющие башенки», которые пытались применять на некоторых более ранних кораблях, не имели ни рулевых штурвалов, ни машинного телеграфа. Все признавали их негодными, а тот аргумент, что они могут защитить командира корабля от опасности быть убитым, как Нельсон, снайпером, встречал достаточно очевидный ответ, что если командир укроется в месте, откуда он не сможет управлять кораблем, то это будет означать, что он убит еще до начала боя». 2|

Машинная установка

Усовершенствованные обводы корпуса, увеличенное давление в котлах и снабжённые кожухами цилиндры более эффективных тронковых машин, вращающих двухлопастный винт, который при таком же, что и у "Беллерофона", диаметре, имел на 1,2 м больший шаг, обеспечили «Геркулесу» на пол-узла большую скорость при той же мощности и расходе угля. При полной нагрузке и 64 об/мин он развил 14,7 уз против 14.17 уз «Беллерофона», который был легче него на 1100 т. Хотя оба несли одинаковый запас угля, более экономичный «Геркулес» имел на 100 миль больший радиус под парами и мог пройти 1600 миль со скоростью 8 уз. Но все-таки оба корабля страдали от недостаточного запаса топлива, и, когда «Геркулес» был флагманским кораблём эскадры Средиземного моря, он вынужден был полагаться на «Девастейшн», имевший в три раза более объёмистые угольные ямы, для пополнения своих запасов топлива, чтобы закончить плавание.

За исключением комбинированных паровой помпы и шпиля (это устройство стало стандартным оборудованием линейных кораблей в конце 60-х гг.), корабль не имел других вспомогательных приводов, пока в 1874 г., он не получил паровой рулевой привод. Во время замены такелажа и рангоута в 1892 г. на нем был также установлен паровой привод шлюпочного крана.

Паруса

Первоначально предполагался рангоут по 2-й шкале, но когда стало известно, что «Кэптен» будет нести паруса по максимальной шкале, Рид дал «Геркулесу» и «Монарху» большее число парусов и увеличил их площадь, дабы «предотвратить всякие шутки в отношении парусных качеств различных судов». Поэтому схема парусности «Геркулеса» была похожа на схему «Ахиллеса», но он имел топы мачт высотой 5,2 м вместо 6,1 м, фок-мачту высотой 24,7 м вместо 26,2 м и стал единственным из шести броненосцев, оснащенных по высшей шкале, который получил укороченные топы мачт, а его грот был самым большим среди всех подобных парусов из когда-либо установленных на кораблях британского флота. С лиселями его общая площадь парусов равнялась 4589 м: , из которых 2267 м- приходилось на прямые паруса, 901 м2 на косые и 1421 м2 на лиселя. Несмотря на такую площадь парусов, он был неважным ходоком, и его лучшая скорость под парусами не превышала 11 уз, т.е. на 1 узел больше, чем у «Беллерофона». Его нижние мачты с характерной окантовкой позднее использовались в качестве опор подъемного крана на стапеле в Чатеме.

Мореходные качества

При метацентрической высоте 0,82 м его период качки составлял 7 размахов в минуту, а как орудийная платформа он оказался устойчивым, будучи в целом и хорошим мореходным судном, хотя и имел тенденцию несколько рыскать на курсе. В 1870 г. граф Клэнуильям доносил:

«Во время шторма у мыса Финистерре «Геркулес» продемонстрировал хорошие качества: он был очень остойчив, самый тяжелый крен при жестоком штормовом ветре и тяжёлом море составлял всего 12°-13° на оба борта. Но с сожалением я должен отметить, что это – самый трудный для управления корабль при любых условиях из-за большой площади надводного борта и парусов, пока он не набирал скорость 4-5 уз, особенно это проявлялось при попутном ветре. Когда начался шторм, корабль управлялся настолько сумасбродно и разворачивался лагом к волне при попутном ветре (вследствие потери устойчивости движения и управляемости) настолько часто, что я отказался от мысли выйти из шторма и приказал с помощью фока- и грота-триселей и фор-стакселей удерживать корабль на безопасных углах относительно ветра и волн, при оборотах машины порядка 20. Я полагаю, что орудия батареи можно было использовать для боя, и корабль мог вступить в бой в любой момент во время шторма, используя для движения машину». Имея лучшие обводы и более свободное обтекание водой пера руля, под парусами он маневрировал лучше, чем «Беллерофона» и при благоприятных условиях лучше галсировал и поворачивал через фордевинд.

Модернизация

Как и большинство старых броненосцев, «Геркулес» подвергли основательному ремонту в начале 90-х гг., когда его ценность, как боевого корабля, ещё отчасти преувеличивалась. Во время этой дорогостоящей, но бесполезной «модернизации» носовое 7" дулънозарядное орудие заменили двумя 6-фунтовыми скорострельными, а шесть 120мм скорострельных пушек были установлены на верхней палубе над батареей – по три на борт на значительном расстоянии друг от друга. Девять 6-фунтовых и 13 3-фунтовых пушек были разбросаны по верхним надстройкам и боевым марсам -прибавка этих орудий дала право старому кораблю еще 12 лет пополнять собой резерв в Портсмуте в качестве «линкора 3-го класса». Опыт «Беллерофона» доказал ненужность и трудность перевооружения батареи, хотя к этому времени во французском флоте уже не состояло на вооружении ни одного дульнозарядного орудия.

Вся парусная оснастка была снята, а пара боевых мачт и несколько преувеличенные трубы придали кораблю вполне современный внешний вид выше ватерлинии, который только подчеркивал неэффективность слишком старого корпуса, подводная часть которого находилась в жалком состоянии. Инвертные машины тройного расширения фирмы «Гринок Фаундри К"» и восемь цилиндрических котлов с повышенным давлением пара позволили увеличить число оборотов винта с 64 до 88. но уменьшение шага винта на метр дало в итоге увеличение скорости хода всего на один узел, да и то при сильной вибрации. Расход топлива значительно уменьшился, однако корабль до конца своей активной карьеры провёл в море всего семь дней, и в 1905 г. он был направлен в портовую службу, так что новая машинная установка оказалась практически ненужной.

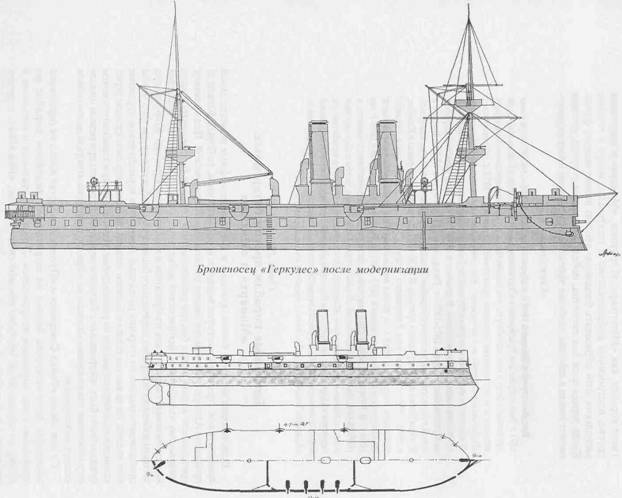

Броненосец «Геркулес» и схема его бронирования после модернизации

То, что эта политика частичной модернизации старых кораблей – оснащение их новыми машинами, котлами, при оставлении старого вооружения – пользовалась благосклонностью в определенных кругах, можно видеть из следующего отрывка из справочника Брассея за 1892 г. (механический раздел):

«Одним из самых здравомыслящих и благоразумных шагов, когда-либо предпринятых Советом Адмиралтейства, является оснащение некоторых наших старых броненосцев новыми машинными установками. Такие корабли, как «Минотавр», «Геркулес», «Монарх» и некоторые другие, построенные добросовестно и тщательно, могут в течение нескольких дней образовать бесценную вторую линию нашего флота. Когда первая фаза боя окончена, победа достанется стороне, которая сможет ввести в действие наиболее эффективное и мощное подкрепление».

«Геркулес»

Введён с строй в Чатеме в 1868 г. и служил в Канале с 1868 г. по 1874 г. (в июле 1871 г. был избран для буксировки «Эджинкорта» от Перл-Рок в Гибралтаре, где тот попал в беду и мог погибнуть, эта задача была успешно выполнена благодаря знанию в совершенстве морской практики). 25 декабря 1872 г. столкнулся с «Нортумберлендом» и протаранил его – неудачника снесло на форштевень «Геркулеса» во время шторма в Фуншале; была разодрана наружная обшивка и затоплены междудонные отсеки. В ремонте в 1874-1875 гг. флагманский корабль на Средиземном море в 1875-1877 гг. Разоружён в Портсмуте в 1878 г. Введён в строй в качестве флагманского корабля Эскадры специальной службы адмирала Купера Ки во время русского кризиса. В 1876-1881 гг. – корабль охраны в Клайде, в 1881-1890 гг. – флагман Резервного флота (Эскадра специальной службы адмирала Хорнби в 1885 г,, и поход на Балтику под командованием герцога Эдинбургского). Модернизация в 1892-1893 гг. Резерв в Портсмуте с 1893 г. по 1904 г. В 1904 г. на время стал портовым флагманом главнокомандующего, в 1905-1914 гг. был кораблём-базой «Калькутта» в Гибралтаре, затем отбуксирован в метрополию и под названием «Фишгард II» стал частью учебного хозяйства Д1Я техников в Портсмуте- в покрытом большой крышей, приспособленном под жилье корпусе никак нельзя было узнать корабль, который считался почти совершенным образцом боевого корабля своего времени и «шедевром Рида».
