Глава 9. «Гектор» и «Вэлиент»

Пока «Уорриор» находился на стапеле и ни один броненосец еще не был испытан наплаву, возникли сомнения следующего рода: подойдут ли корабли с железными корпусами, склонными к быстрому обрастанию, к службе в заграничных водах и можно ли ожидать, что они заменят все типы деревянных кораблей. Но после успешных испытаний «Глуар» в августе-сентябре 1860 г., которые показали, что будущие линейные корабли должны стать броненосцами. Франция определила свою позицию – она приняла большую кораблестроительную программу 1860 г. Эта программа предусматривала постройку 20 мореходных броненосцев для активного флота, десяти мореходных броненосцев для резерва и 11 броненосных плавучих батарей. Из этих судов все 11 батарей и 10 броненосцев должны были быть начаты постройкой и закончены в течение полутора лет.

Перед лицом таких усилий Франции вернуть себе превосходство на море, задуманных в эпических масштабах (пока, правда, только на бумаге), всякой неопределённости Уайтхола о месте броненосца в настоящем состоянии Королевского флота следовало немедленно положить конец. Совет заставили принять нужные меры в масштабе, соответствующем придирчиво оцененным возможностям Франции по выполнению её амбициозной морской программы. Поэтому с октября 1860 г. до августа 1861 г. первоначальное решение о постройке четырех броненосцев пересмотрели в пользу сразу 15 единиц, а все работы по строительству деревянных кораблей были немедленно прекращены, за исключением тех кораблей, которые по вердикту 1861 г. предназначались для переделки в броненосные. Итак, всего за два года – с июля 1859 г. по июнь 1861 г. – деревянные двух- и трехдечные корабли, которые несколько столетий шли к венцу своего совершенства, были вытеснены броненосцами.

В ответ на французскую угрозу был предпринят ряд шагов важного значения. Первая реакция последовала 28 сентября 1860 г., когда Б.Уолкер, в то время главный строитель флота, предложил построить в Чатеме еще один «Уорриор» («Ахиллес»), а контракт на постройку двух подобных кораблей заключить с частными фирмами. Совет это одобрил, хотя поначалу не верил в успех броненосцев, но пошел навстречу рапорту Уолкера лишь потому, что в случае неуспеха броненосцев «их всегда можно было бы переоборудовать в транспорты или для других целей путем снятия броневых плит».

[8 Болдуин Уэйк Уолкер получил назначение на должность главного строителя флота в 1848 г.. и перешёл на должность инспектора в 1859 г. Как превосходный моряк, он пользовался заслуженным авторитетом на флоте, а его широкие познания в инженерном деле снискали ему уважение многих кораблестроителей. Он пользовался доверием многих политиков, хотя с некоторыми из них (как, напри мер, с канцлером Дизраэли) отношения у него не сложились. Уолкеру довелось возглавлять техническую политику британского флота в переломный момент его развития, и он полностью оказался на высоте положения, возглавив широкое введение железных корпусов, паровых машин, переход на гребной винт и введя в практику флота многие другие важные конструктивные нововведения.]

Неудивительно поэтому, что в итоге верх взяли соображения экономии, а не доверие эффективности предложенных кораблестроителями решений, и вместо двух больших кораблей флот получил пару модифицированных «дифенсов». Это были «Гектор» и «Вэлиант».

Строитель

Заложен

Спущен на воду

Введён в строй

Стоимость

«Гектор»

«Нэпир»

03.1861

26.09.1862

22.02,1864

294000 ф.ст.

«Вэлнент»

«Уэствуд энд Бэйли», «Тэймз Айрон Уоркс»

02.1861

14,10.1863

15.09,1868

325000 ф.ст.

Размерения, м

35,3 х 17,1 х7,54 (реально осадка 7,62)

Водоизмещение, т

6710 (реально 7000, в т.ч. корпус н броня 4500, оборудование 2130)

Вооружение

"Гектор": 4 7" кязнозарядных, 20 68-фунтовых (в 1867 г. перевооружен как "Бэлиент"), "Вэлнент": 2 8" дульнозарядных, 16 7" дульнозарядных.

Броня, мм

пояс по ватерлинии в средней части 114, верхний пояс по батарее 114 (64 в оконечностях), траверзы 114, (общий вес железной брони 912 т).

Механизмы

возвратные с соединенным штоком, номинальная мощность 800 л.с. (11,5 уз), 6 котлов (рабочее давление 1,4 атм), двухлопастный винт диаметром 6100 мм

На испытаниях

"Гектор" 3200 л.с.,12,6 уз (машины фирмы "Нэпир"), "Вэлиент" 3360 л.с, 12,0 уз (машины фирмы "Моделей").

Запас топлива, т

450 (уголь)

Дальность плавания

800 миль полный ходом

Площадь парусов, м2

2276

Экипаж, чел.

530

Конструкторы

Дж.Лардж, У.Х.Уолкер

Основными особенностями проекта этих кораблей стали броня по батарее от штевня до штевня при неполном поясе по ватерлинии, скругленная корма новой формы, защищая руль, а также очень низкий центр тяжести.

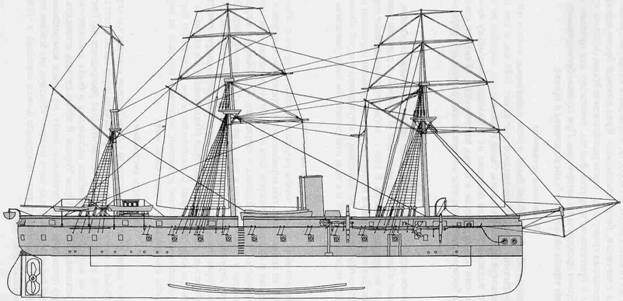

Броненосец «Гектор»

Вместе с «дифенсами» они образовали группу, так сказать, «линкоров обороны метрополии» второго класса, ни в малейшей степени не оправдавших политику экономии средств, вызвавшую к жизни их появление. Длина их была как у «Дифенса», но ширина на 0,5 м больше, чем у него – чтобы нести на 300 т больше брони и более тяжелые машины при той же проектной осадке 7,51 м. Но поскольку кораблестроение как наука пока ещё не приобрела ясных очертаний, и все расчёты были весьма приблизительными, первые испытания этих кораблей, к сожалению, показали, что реальная осадка превысила проектную почти на 0,3 м. Чтобы предотвратить дальнейшую перегрузку, запас угля уменьшили до 450 т, а это, в свою очередь, препятствовало их использованию за пределами вод метрополии. Среди всех батарейных броненосцев оба корабля не могли быть оснащены ни полуютом, ни возвышенным полубаком, поскольку это привело бы к ещё большему увеличению перегрузки.

По внешнему виду они отличались от «дифенсов» прямым форштевнем вместо таранного и ахтерштевнем французского типа, который поднимался прямо от подзора скругленной формы. Подобная форма кормы лучше защищала от спутной волны, чем прославленная веками фрегатская корма, отличавшая предшествующие броненосцы.

Внутреннее устройство повторяло «Дифенс» – койки экипажа подвешивались в главной палубе, кают-компания и офицерские каюты размещались на нижней палубе в корме. Управление рулем было ручное с помощью штурвалов, стоящих на всех трех палубах, а якорь выбирался, как и прежде, посредством троса-проводника ручным шпилем. До конца своей службы оба корабля так и не получили вспомогательных паровых приводов якорного шпиля и руля.

Вооружение

На первых чертежах, представленных на рассмотрение главным строителем, вооружение состояло из 30 68-фунтовых орудий на главной палубе за броней и двух таких же орудий в оконечностях на верхней палубе. Но с появлением казнозарядных орудий Армстронга вооружение подверглось изменению: было решено установить восемь 110-фунтовых орудий на верхней палубе и 24 68-фунтовых гладкоствольных на верхней палубе. Однако затем вследствие перегрузки полностью это вооружение так и не было установлено на борт, и «Гектор» в первую кампанию нёс только четыре 110-фунтовых казнозарядных орудия на верхней палубе в качестве погонных и ретирадных, и 20 68-фунтовых пушек в батарее.

«Вэлиент» задержался постройкой из-за финансовых неурядиц фирмы «Уэствуд энд Бейли», и к тому времени, когда фирма «Теймз Айрон Уоркс» наконец закончила его постройку, орудия Армстронга уже сняли с вооружения. Поэтому он сразу получил два 8" дульнозарядных орудия на шканцы (весьма неожиданное решение для самых тяжёлых пушек на корабле). Размещённые здесь, они могли действовать на волнении, но зато находились вне броневого прикрытия и легко могли быть выведены из строя. Помимо этого, на верхней палубе стояли четыре 7" дульнозарядных орудия (погонные и ретирадные), еще 12 7" орудий располагалось в батарее. Специальных салютных пушек не было, так что церемониальная стрельба в данном случае всегда была очень впечатляющей. «Гектор» в 1867 г. был разоружён для переоснащения на новые орудия и начал свою вторую кампанию, когда «Вэлиент» только впервые поднял флаг. В итоге оба корабля имели одинаковое вооружение, размещенное по единой схеме.

Броня На этих кораблях приняли французскую систему полного бронирования батареи, на которой настоял секретарь Адмиралтейства лорд Кларенс Пэджет. На протяжении 65,8 м длины корпуса железные плиты имели толщину 114 мм, утончаясь до 64 мм в оконечностях. Ниже этой брони проходил пояс по ватерлинии, углублённый на 1,75 м под воду. Его толщина составляла 114 мм, а до фор- и ахтерштевней он не доходил соответственно на 9 и 10,7 м, поскольку обводы здесь были слишком острыми для достижения высокой скорости, а прикрыть их броней, не исчерпав полностью запаса плавучести, было невозможно. Края поясной брони перекрывались 114-мм поперечными траверзами. Такое расположение брони осталось чуть ли не единственным в британском и других флотах, поскольку как правило самая длинная полоса брони проходила по ватерлинии. При полном бронировании батареи траверзы в ней теряли смысл и не были включены в проект.

Машинная установка

Паровые машины обоих кораблей были почти идентичны, хотя и изготовлены разными фирмами. Диаметр цилиндров составлял 2083 мм, а ход поршня – 1219 мм. Несмотря на то, что винты были подъемными, корабли не имели грузовых стрел и полиспастов для подъема их в колодец, поскольку из-за малого запаса угля они всегда ходили в водах метрополии. «Гектор» стал первым британским броненосцем, машины которого изготовила его фирма-строитель.

Оснастка

Первоначально оба корабля предполагались как барки с двойными марселями, одно-деревными стеньгами и без бом-брамселей, но только «Гектор» был оснащен таким образом, да и то всего на несколько месяцев. В 1864 г., когда отменили двойные марсели, силами экипажа он был переоснащён в чистый барк с одиночными марселями и бом-брамселями, а через четыре года так же оснастили и вступившего в строй «Вэлиента». Эти корабли никогда не несли лиселей и в этом отношении они были уникальны среди броненосцев.

Мореходные качества

Не имея ни достаточной длины, чтобы разрезать волны, ни полных обводов в носу, чтобы хорошо на них всходить, оба корабля плохо переносили волнение и «имели такую же качку как и «Принс Консорт», хотя в общем управлялись при маневрировании и при поворотах через фордевинд и оверштаг». С двойными марселями «Гектор» хорошо шел в сильный ветер и мог даже как-то маневрировать, но оба они стали плохими парусниками, когда получили одиночными марсели. Оба корабля были спроектированы с весьма низким расположением центра тяжести, что давало метацентрическую высоту 1,4 м, которая обеспечивала им слишком большую остойчивость при ходе под парами (с соответствующим ухудшением бортовой качки). Мера эта оказалась совершенно излишней, поскольку площадь их парусов, как кораблей службы в водах метрополии, была мала.

Стоимость постройки

В соответствии с адмиралтейской системой распределения контрактов корабли строились на северных и южных реках, и «Гектор» начали через месяц после спуска «Блэк Принс» на той же верфи в Говане. «Вэлиент» был распределен на Темзу, но ещё до спуска его на воду фирма-строитель разорилась и была ликвидирована, а работы передали компании «Теймз Айрон Уоркс». В обоих случаях стоимость постройки существенно превысила первоначальную смету, но в виде компенсации возникших трудностей фирмам возместили часть потерь – «Уэствуд энд Бэйли» получили 50000 ф.ст. (компания никогда до этого не строила боевые корабли), а «Нэпир» -35000 ф.ст. на покрытие убытков.

«Гектор»

Введён в строй в Портсмуте в январе1864г.Флот канала 1864-1867 гг.,перевооружен в 1968-1868гг. В составе Южного резервав1868-1886гг., почти каждое лето состоял в охране королевы в Коувсе. Эскадра специального назначения в июне-августе 1878 г. во время угрозы войны с Россией. Разоружён в 1886 г. и 14 лет простоял в Портсмуте, после чего стал подразделением торпедной школы «Верной». Был первым кораблем, оснащённым беспроволочным телеграфом. Продан на слом в 1905 г.

«Вэлиент»

Когда в ноябре 1861 г. фирма «Уэствуд энд Бейли» была ликвидирована, корабль передали для достройки компании «Теймз Айрон Уоркс». Долгое время после спуска он простоял в ожидании новых дульнозарядных орудий от Управления морской артиллерии. Вступил в строй в 1868 г. как артиллерийский корабль 1-го Резерва в Южной Ирландии и прослужил в этом качестве 17 лет с одним перерывом на замену котлов. В июне-августе 1878 г. состоял в Эскадре специального назначения. 20 июля 1884 г. в Лох-Суили столкнулся с «Дифенс», потерял шлюпбалки, шлюпки и вынесенные за борт устройства, повредил корпус, а ряд броневых плит оказался сдвинут. В 1885 г. выведен из строя и 13 лет простоял разоруженным в Девонпорте. В 1898 г. переоборудован под нужды подразделения «Индус» и стал плавмастерской, а в 1915 г. передан под склад аэростатов наблюдения и переименован в «Вэлиент III». В 1926 г. превращен в плавучую нефтяную цистерну на реке Хамоазе, где всё ещё находился в 1955 г.
