Ракета Х-59 «Овод»

В 1972 г. в МКБ «Радуга» был разработан аванпроект ракеты Х-59 «Овод», предназначенной для точечных наземных целей и малых кораблей. Первоначально работы шли под руководством А.Я Березняка, а после его смерти их возглавил И.С. Селезнев.

Перед пуском в память бортовой системы ракеты «Овод» вносятся координаты цели. После пуска на начальной части траектории управление идет от инерциальной системы управления. При подлете к цели на дистанцию около 10 км включается телевизионная ГСН. Телевизионное изображение местности транслируется с ракеты на борт самолета-носителя, где штурман-оператор визуально производит распознавание цели Затем на телевизионном изображении он накладывает подвижное перекрестье на цель и нажимает кнопку привязки автоматической системы слежения «Тубус». После этого ракета без вмешательства штурмана-оператора наводится на цель По рекламным данным ее круговое вероятное отклонение составляет 2-3 м.

Аэродинамическая схема ракеты элевонная Длина ракеты 5,69 м, максимальный диаметр фюзеляжа 380 мм, размах крыла 1,3 м Стартовый вес ракеты 920 кг.

Боевая часть изготавливается в двух вариантах: кумулятивно-осколочная весом 320 кг или кассетного типа весом 280 кг.

Ракета Х-59 имеет маршевый твердотопливный двигатель и стартовый твердотопливный двигатель, помещенный в камере сгорания маршевого двигателя

Маршевая скорость полета 860-1000 км/ч Дальность стрельбы до 115 км Маршевая высота полета над морем от 7 м и выше, в зависимости от высоты волн. Над сушей высота полета колеблется от 100 м до 1 км в зависимости от рельефа местности.

Система наведения ракеты на самолете-носителе помещается в специальном контейнере АПК-9, подвешенном над фюзеляжем.

* Здесь и далее данные российских ракет приведены из рекламных проспектов и могут быть изрядно завышены.

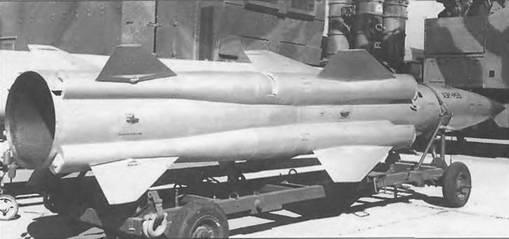

Противокорабельная ракета «Москит»

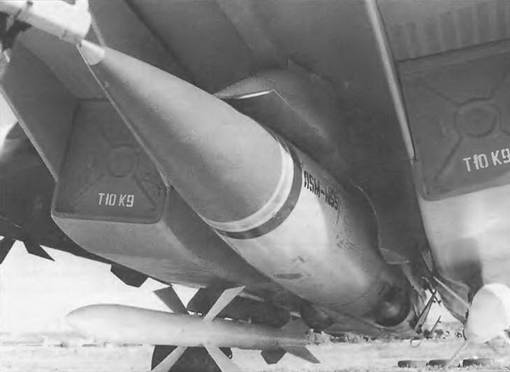

Противокорабельная ракета «Москит» под фюзеляжем Су-27МК

Длина контейнера 4 м, диаметр 450 мм, вес контейнера 260 кг.

В 1979 г. закончились государственные испытания Х-59, а в следующем году комплекс в составе истребителя-бомбардировщика Су-24М, контейнера управления и двух ракет Х-59 принят на вооружение.

Затем было решено вооружить «Оводом» одноместные истребители-бомбардировщики Су-17М. Комплекс получил название Су-17М4. Он был принят на вооружение в 1982 г.

Х-59 имеет модификацию Х-59М «Овод-М».
