Противорадиолокационная ракета Х-58У

Разработка противорадиолокационной ракеты Х-58У была начата в дубненском ОК6-2-155 в середине 60-х годов

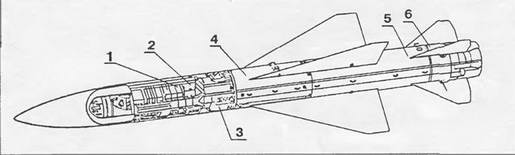

Ракета Х-58:1 – пассивная ГСН; 2 – автопилот; 3 – батарея; 4 – фугасная БЧ; 5 – двигатель (РДТТ); 6 – управляющий привод

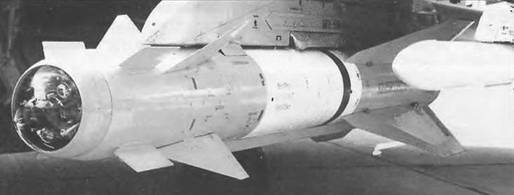

Ракета Х-59 «Овод»

Первоначально она имела индексы Х-24 и Х-28М но позже была переименована в Х-58 Серийно ракета Х-58 выпускалась в вариантах Х-58Э и Х-58У

Аэродинамическая схема ракеты Х-58 нормальная самолетная с крестообразным расположением треугольных крыльев и цельноповоротным хвостовым оперением. Длина ракеты Х-58У – 4813 мм, максимальный диаметр фюзеляжа 380 мм, размах треугольных крыльев 1170 мм.

Стартовый вес ракеты Х-58У – 640 кг, вес фугасной боевой части 150 кг.

Ракета оснащена пассивной радиолокационной ГСН, способной отслеживать РЛС в широком диапазоне частот, в том числе РЛС, работающие в прерывистом режиме излучения и с перестраиваемыми параметрами.

Пуск ракеты осуществляется с авиационного катапультного устройства

Универсальный аппаратурный контейнер обеспечивает системы ракеты целеуказанием и требуемыми номиналами электропитания, проводит контроль, предстартовую и предпусковую подготовки.

Носителями ракеты Х-58У являются истребители- бомбардировщики Су-17МЗ, Су-17М4, Су-24, Су-24М и МиГ-25БМ. Боевое применение ракет Х-58 на самолетах семейства Су-17 обеспечивается станциями в подвесных контейнерах «Вьюга-17», на Су-17М – «Фантасмагория».

Диапазон применения Х-58У: высота пуска от 0,1 до 10 км при скорости самолета-носителя от 550 до 1800 км/ч. При пуске с высоты около 10 км дальность стрельбы до 120 км, а при высоте 100 м – около 80 км Минимальная дальность пуска – 10 км. Максимальная скорость ракеты – до 3,6 М.
