Messerschmitt-Bolkow- Blohm/Aerospatiale PAH-2 Tiger

Мессершмитт-Бельков- Блом/Аэроспасьяль PAH-2 «Тигр»

ПЕРСПЕКТИВНЫЙ ПРОТИВОТАНКОВЫЙ И УДАРНЫЙ ВЕРТОЛЕТ

Вертолет «Тигр» предназначен для ведения разведки и борьбы с бронированной техникой и вертолетами противника.

В 1987 г. Франция и Германия приступили к разработке вертолета в двух вариантах – противотанкового и огневой поддержки. Аббревиатуры РАН и НАС означают противотанковый вертолет на немецком и французском языках соответственно, НАР – вертолет огневой поддержки. Первый полет опытного вертолета, получившего название «Тигр» состоялся 27 апреля 1991 г.

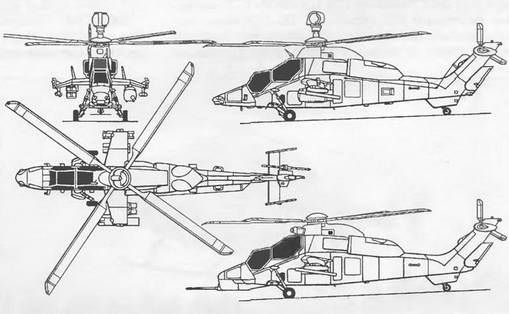

Вертолет разработан по традиционной схеме с одним несущим винтом полужесткого типа. При его создании применялись самые новейшие технические достижения: композиционные материалы (кевлар, эластомерные подшипники и стекловолокна, армированные углеволокном пластики), нашлемный прицел, цифровые радиоэлектронные системы, нашлемные индикаторы для летчиков и др. Наличие прочных конструкций шасси, силового набора и бронирование кресел позволяют экипажу в аварийных ситуациях выдерживать посадку со скоростью до 11,5 м/с

Фюзеляж, полностью выполненный из композиционных материалов, может выдерживать попадания снарядов калибра до 23 мм. Кабина экипажа двухместная, кресла расположены тандемом. Форма кабины экипажа со сдвижным фонарем из бронестекла сводит к минимуму отражения светового и радиолокационного излучения (остальная часть фюзеляжа также сконструирована в соответствии с этим принципом).

В конструкции четырехлопастного несущего винта использованы эластомерные подшипники (конические и радиальные). Для лопастей разработаны новые аэродинамические профили: концы лопастей стреловидные и отогнуты вниз для улучшения характеристик на режиме висения. Большой разнос шарниров обусловливает хорошие характеристики маневренности. Рулевой винт «сферифлекс» (с втулкой из титана и раздвоенными комлями лопастей) обеспечивает хорошие характеристики управления по рысканию.

Вертолет «Тигр» является первым серийным вертолетом, на приборной доске которого установлены дисплеи на жидких кристаллах размером 15,2х х15,2 см, что позволяет читать показания при любом освещении. Имеется также бинокулярный нашлемный прицел для наведения оружия; система управления с двумя каналами резервирования (механическая и электродистанционная)

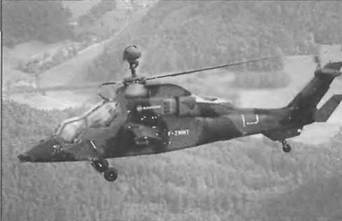

Вертолеты РАН и НАС различаются в основном только системой вооружения. Комплект вооружения вертолета РАН содержит прицел, включающий тепловизор и лазерный даль- номер-целеуказатель, 2-3 ПТУР «Хот» или ПТУР третьего поколения АТС3 с системой управления в режиме «выстрелил-забыл», 4 УР класса «воздух-воздух» «Стингер» и «Мистраль» На вертолете НАС установлена подвижная пушка GIAT калибра 30 мм, 4 УР класса «воздух-воздух» и блоки НАР. В зависимости от варианта, прицел может устанавливаться над втулкой несущего винта или в носовой части фюзеляжа.
