СОВЕТСКИЕ И РОССИЙСКИЕ РАКЕТЫ « ВОЗДУХ-ЗЕМЛЯ »

Ракеты семейства Х-15

Ракета Х-15 считается советским ответом на американскую ракету SRAM, которой вооружены стратегические бомбардировщики В-52.

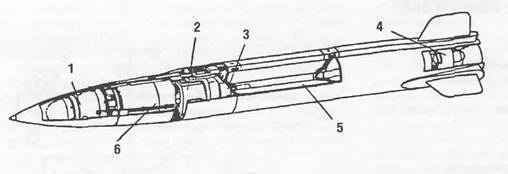

Противокорабельная ракета Х-15С: 1 – радиолокационная головка самонаведения; 2 – навигационная система; 3 – система электрооборудования; 4 – управляющий привод, 5 – двигатель (РДТТ); 6 – БЧ

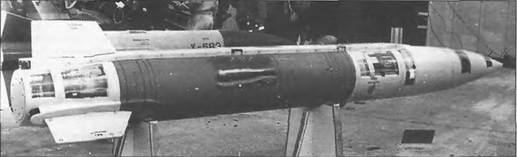

Противокорабельная ракета Х-15С

Ракета Х-15 и ее модификации имеют аэробаллистическую траекторию полета, т. е. ракета совершает небольшой прыжок за пределы стратосферы (до 40 км)

Органы управления ракеты – аэродинамические рули. Система управления инерциальная без коррекции.

Ракета разработана в МКБ «Радуга» (бывшее ОКБ-2- 155) под руководством главного конструктора И.С. Селезнева. На вооружение поступила в 1980 г.

Длина ракеты около 4,8 м. Максимальный диаметр фюзеляжа 0,465 м. Размах оперения 0,92 м. Стартовый вес ракеты 1,2 т. Боевая часть специальная. Вес ее по разным источникам от 150 до 250 кг, а мощность заряда до 350 кт.

Твердотопливный двигатель позволяет развивать скорость до 5 М. Максимальная дальность стрельбы по разным источникам от 150 до 300 км.

Самолеты-носители ракеты Х-15: Ту-95МС, Ту-22МЗ и Ту-160. Шесть ракет Х-15 помещаются в роторной установке МКУ-6-1. Пуск ракет может производиться при скорости носителя 300-600 м/с на высоте от 0,3 до 22 км.

На базе ракеты Х-15 в середине 80-х годов МКБ «Радуга» создало противокорабельную ракету Х-15С. В отличие от Х-15, противокорабельная система оснащена радиолокационной ГСН. Стрельба ракетой Х-15С также производится по принципу «выстрелил и забыл», но при этом перед пуском в память системы самонаведения ракеты с носителя должны быть введены относительно точные данные координат цели, ее курса и скорости. На большей части траектории движения Х-15С управление осуществляется инерциальной системой наведения, а на конечном участке включается активная радиолокационная ГСН.

Ракета Х-15С снабжена кумулятивно-фугасной боевой частью весом 150 кг. Дальность пуска ракеты Х-15С до цели типа «крейсер» – 150 км, до цели типа «эсминец» – 100 км, до цели типа «катер» – 60 км.

Основные тактико-технические характеристики ракеты Х-15С совпадают с характеристиками Х-15.

Ракета Х-15С запускается как с роторных установок МКУ-б-1, так и с ординарных балочных установок. Носителями Х-15С могут быть самолеты Ту-95МС, Ту-22МЗ, Ту-160, Су-27К и Су-27ИБ.

Ракета Х-15С прошла испытания, но данных о ее принятии на вооружение нет.

Для обеспечения прорыва системы ПВО противника самолетами дальней авиации в МКБ «Радуга» на базе ракеты Х-15 была создана противорадиолокационная ракета Х-15П.

На начальном этапе траектории ракета управляется инерциальной системой наведения, а на конечном – включается пассивная радиолокационная ГСН.

Дальность стрельбы 150 км. Боевая часть осколочно- фугасная весом 150 кг. Остальные тактико-технические характеристики совпадают с Х-15.

Старт ракеты Х-15П производится с пусковых устройств МКУ-6-1. Носителями Х-15П могут быть бомбардировщики Ту-95МС, Ту-22МЗ и Ту-160.

В 1988 г. ПРЛР Х-15П была принята на вооружение дальней авиации
