СЕМЕЙСТВО РАКЕТ С-8

Разработка ракет С-8 была начата ОКБ-16 (КБ Точмаш) согласно Постановлению Совмина СССР № 648- 241 от 24 августа 1965 г. В нем срок подачи на государственные испытания назначался на IV квартал 1969 г. Заводские испытания ракеты С-8 закончились в 1969 г , но на совместные испытания С-8 была представлена лишь в 1971 г

Ракета С-8 сохранила принципиальную схему и компоновку ракеты С-5. Для улучшения точностных характеристик 6 перьев стабилизатора при выходе ракеты из трубы принудительно раскрывались газовым поршнем под действием отбираемых из камеры сгорания твердотопливного двигателя пороховых газов. В раскрытом положении перья фиксировались (Люфты в навеске оперения С-5 необходимые для их свободного раскрытия, снижали кучность стрельбы)

В сложенном положении узел стабилизатора уложен между шестью соплами твердотопливного двигателя ракеты и закрыт стаканом, срывающимся при пуске Для быстрого разгона и раскрутки более тяжелой ракеты С-8 тяга твердотопливного двигателя по сравнению с двигателем ракеты С-5 увеличена, а время его работы сокращено до 0,69 с. Максимальная скорость ракеты 680 м/с Рассеяние С-8 в полете и круговое вероятное отклонение составляет 0,3% дальности, а дистанция эффективного пуска – 2000 м

На основе базовой конструкции С-8 с универсальной кумулятивно-осколочной боевой частью было разработано несколько модификаций ракеты – С-8М и С-8КОМ с модернизированной боевой частью усиленного осколочного действия и твердотопливным двигателем, имеющим увеличенное время работы.

Полная длина ракеты С-8КОМ -1570 мм Стартовый вес ракеты 11,3 кг. Кумулятивно-осколочная боевая часть весом 3,6 кг содержит 900 г взрывчатого вещества Согласно рекламным проспектам, при попадании по нормали С-8КОМ может пробить 400 мм брони На самом деле эта величина вряд ли превышает 300 мм. Дальность пуска ракет 1300- 4000 м. Диапазон скорости самолета-носителя при боевом применении ракет С-8 всех типов 166-330 м/с.

Ракета С-8С имеет боевую часть, несущую 2000 стреловидных поражающих элементов, для поражения живой силы На конечном участке полета стрелы выбрасываются вперед вышибным зарядом.

Ракета С-8БМ имеет бетонобойную боевую часть проникающего действия, пробивающую слой железобетона толщиной до 0,8 м.

Длина ракеты С-8БМ – 1540 мм Стартовый вес ракеты 15,2 кг. Боевая часть весом 7 41 кг содержит 600 г

взрывчатого вещества. Дальность пуска ракеты 1200- 2200 м.

Ракеты С-8Д и С-8ДМ имеют боевую часть с объемно детонирующей смесью. 2,15 кг жидких компонентов взрывчатого вещества смешиваются и образуют аэрозольное облако объемно детонирующей смеси. Взрыв по фугасному действию эквивалентен 5,5-6 кг тротила.

Длина ракеты С-8ДМ – 1700 мм. Стартовый вес ракеты 11,6 кг. Вес боевой части 3,63 кг.

Ракеты С-80 и С-80М осветительные. Их длина 1632 мм. Стартовый вес 12,1 кг. Вес боевой части 4,3 кг. Горючий состав весом 1,0 кг дает силу света порядка 2 млн свечей.

Ракета С-8П предназначалась для создания пассивных помех РЛС противника. При срабатывании дистанционного взрывателя из боевой части ракет вышибным зарядом выбрасываются диполи из металлизированного стекловолокна. Первые образцы ракет за 3 с создавали облако диполей объемом 500 м3 . Эти диполи предназначались для РЛС, работающих на длинах волн от 0,8 до 14 см.

Пуск ракет осуществляется из специальных пусковых устройств (блоков) Б-8М1 и Б-8В20А. Оба блока имеют по 20 пусковых труб, открытых с казенной части. Длина блока Б-8М1 (Б-8В20А) – 2760 мм (1700 мм), диаметр блока 520 мм (520 мм). Вес пустого блока 160 кг (123 кг). Позже были разработаны пусковые устройства типа Б-8В7, имевшие 7 открытых пусковых труб. Вес пустого блока 40 кг. Длина 1780 мм. Диаметр 332 мм.

Носители ракет С-8: истребители Су-17М1, Су-17М2, Су-17МЗ, Су-17М4, Су-24, Су-25, Су-27, Миг-23 и МиГ-27, а также вертолеты Ми-8, Ми-24, Ми-28, Ка-25 и Ка-50

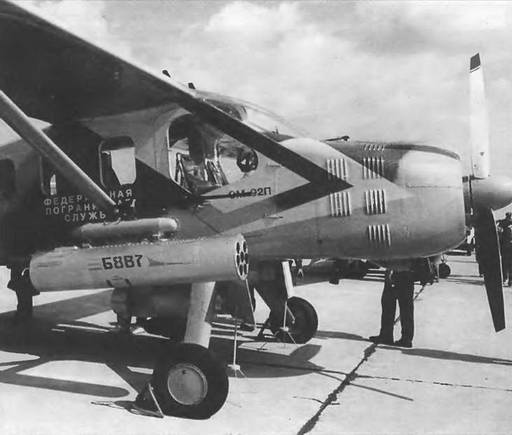

Пусковой блок Б-8В7 для ракет С-8
