АВИАЦИОННЫЕ НЕУПРАВЛЯЕМЫЕ РАКЕТЫ

СЕМЕЙСТВО РАКЕТ С-5

Ракета С-5 (первоначально названная АРС-57) была разработана в ОКБ-16 (главный конструктор А.Э. Ну- дельман). Примечательным отличием ракет С-5 от предшествующих советских неуправляемых авиационных ракет было складное оперение, обеспечивавшее компактное размещение ракет в направляющих трубах, собранных в один блок. Идея была позаимствована у немецких ракет R 4/М и «Шланге», выпускавшихся в годы войны. Такой подход давал возможность простым способом увеличить количество запускаемых ракет путем наращивания числа труб в блоке

Неуправляемая авиационная ракета С-5 состоит из твердотопливного двигателя с топливной шашкой, размещенной в точеном стальном корпусе, к передней части которого крепится боевая часть со взрывателем, а к задней – сопло с узлами навески оперения. Лепестки стабилизатора шарнирно складываются вперед по полету, охватывая в сложенном виде сопло. Их форма в точности повторяет наружный контур сопла, а потребная площадь оперения набрана за счет количества лепестков При хранении С-5 и снаряжении пусковых блоков лепестки удерживаются в сложенном положении кольцом из плотной бумаги или пластика, а при пуске и выходе из направляющей они раскрываются под действием пружины и набегающего потока воздуха

Заточка передних кромок «под нож» придала им своеобразный аэродинамический профиль, обеспечивающий раскрутку ракеты в полете до 1500 об/мин и дополнительную стабилизацию вращением.

Для быстрого разгона ракеты и достижения достаточных оборотов сразу после выхода из трубы (частота вращения зависит от скорости полета) твердотопливный двигатель имеет звездообразный канал, дающий наибольшую площадь горения и тягу. Время работы двигателя всего 1,1 с (за это время С-5 пролетает около 300 м), и после выгорания топлива ракета продолжает баллистический полет, подобно пушечному снаряду

Табличная дальность стрельбы ракет С-5 составляет 2000 м, а баллистическая – свыше 4000 м.

Неуправляемая авиационная ракета С-5 предназначена для поражения как наземных, так и воздушных целей. Она оснащена взрывателем ударного действия В-5М или В-5М1 с самоликвидатором. Вероятное круговое отклонение при стрельбе с истребителя на высоте 15000 м и скорости 970 км/ч – не более 3,5 тысячных дистанции до цели.

Ракета С-5 (АРС-57) была принята на вооружение Постановлением Совмина СССР № 541-335 от 22 марта 1955 г

На ее базе создано несколько модификаций С-5М, С-5МО, С-5К, С-5П и др.

Ракеты С-5М и С-5М1 предназначены для борьбы с живой силой противника и слабозащищенными целями (автомобилями), артиллерийскими и ракетными позициями, самолетами на аэродромах и др. Их боевая часть комбинированная – фугасного действия с осколочной оболочкой, которая при разрыве образует около 75 осколков весом 0,5-1 г. Длина ракеты С-5М составляет 882 мм.

Стартовый вес 3,86 кг Осколочно-фугасная боевая часть весом 1,08 кг содержит 285 г взрывчатого вещества. Максимальная скорость ракеты С-5М – 650 м/с. Дальность стрельбы табличная 2000 м, как, впрочем, и у всех остальных модификаций С-5.

Ракета С-5М была принята на вооружение приказом министра обороны от 19 мая 1959 г.

В 1970 г для борьбы с живой силой и незащищенной техникой на вооружение была принята ракета С-5МО Вес ее составляет 4 ,95 кг.

Ракета С-5МО оснащена боевой частью весом 2,1 кг усиленного осколочного действия, состоящей из двадцати стальных колец с надрезами для регулярности дробления. Боевая часть при взрыве дает 360 осколков-сегментов весом по 2 г. Максимальная скорость ракеты 480 м/с.

Для борьбы с бронеобъектами в ОКБ-16 были созданы кумулятивные снаряды КАРС-57 с механическим взрывателем В-586.

Длина снаряда КАРС-57 со сложенным оперением составляет 830 мм без оперения – 738 мм. Размах оперения 232 мм Вес снаряда со взрывателем 3 65 кг. Вес боевой части 1,13 кг. Вес ВВ 287 г Вес реактивного топлива 0,89 кг. Максимальная скорость, развиваемая снарядом, 594 м/с (при дульной скорости всего 78 м/с). Дистанцию в 1000 м снаряд преодолевает за 2,3 с

В октябре 1958 г по результатам государственных испытаний ракета КАРС-57 была рекомендована к принятию на вооружение и под индексом С-5К принята на вооружение приказом министра обороны от 28 августа 1960 г.

В 1971 г была принята на вооружение многоцелевая ракета С-5КО с боевой частью комбинированного куму- лятивно-осколочного действия Вес ракеты 4 45 кг, вес боевой части 1,6 кг, максимальная скорость 540 м/с Боевая часть имеет 10 колец с надрезами, образующих при разрыве 220 осколков весом по 2 г.

Ракеты С-5КП и С-5КПБ имеют высокочувствительные пьезоэлектрические взрыватели вместо ударных механических Для образования осколков на корпус боевой части навита стальная проволока

Подрыв боевой части в этих ракетах производится контактным взрывателем, срабатывающим при попада • нии в цель Временной самоликвидатор подрывает боевую часть при промахе и пролете мимо цели, уничтожая ракету.

Ракеты С-5С и С-5СБ оснащены боевой частью, начиненной 1000-1100 стреловидными поражающими элементами для уничтожения живой силы Штампованные оперенные стрелы длиной 40 мм уложены в корпусе- стволе и выстреливаются вышибным зарядом вперед на подлете к цели. Ракеты С-5С и С-5СБ имеют дистанционный взрыватель.

Для создания пассивных помех РЛС противника в ОКБ-16 и НИИ-22 создали ракету, имевшую при проектировании индекс АРС-57СГ1, или ПАРС-57, а после принятия на вооружение – индекс С-5П, Боевая часть этой ракеты содержит отражательные диполи из металлизированного стекловолокна. Взрыватель, естественно, дистанционный.

Такие ракеты могут применяться истребителями-бомбардировщиками при прорыве ПВО противника, а бомбардировщиками – при стрельбе назад для защиты от атак истребителей и зенитных ракет.

Ракета АРС-57СП была принята на вооружение приказом Главкома ВВС от 31 декабря 1964 г.

Для освещения объекта ночью ОКБ-16 совместно с НИИ-22 разработали ракеты ОАРС-57. После принятия на вооружение ракета получила индекс С-50 (О – осветительная).

Ракета С-50 имела длину без взрывателя 885 мм, размах оперения 230 мм Вес снаряда 4,92 кг. Снаряд оснащался дистанционной трубкой И-71 с временем срабатывания до 17 с.

При воспламенении горючего состава сила света достигала 1 млн свечей. Время горения факела составляло 18 3 с. Ракета С-50 была оснащена парашютом, дававшим скорость снижения 15-20 м/с. Высота начала свечения факела около 640 м, высота конца свечения – около 370 м. Табличная дальность стрельбы С-50 – 3 км.

Для пуска ракет С-5 первоначально предназначались 8-ствольные блоки ОРО-57К (однозарядное ракетное орудие калибра 57 мм) и модернизированные блоки ОРО- 57КМ Название «орудие» отражало особенность конструкции ОРО-57К – своего рода реактивной пушки, стволы которой после снаряжения ракетами закрывались с заднего торца заглушкой. Наличие открытой или закрытой казенной части оказывает некоторое влияние на баллистику снаряда. Так, дульная скорость для УБ-16-57 составляет 56-37 м/с, а для ОРО-57КМ – 96-81 м/с, (приведены скорости для предельных температур порохового заряда- (+50 и -60 °С), а максимальная скорость снаряда соответственно 617-673 и 665-725 м/с.

Орудие ОРО-57КМ с закрытой казенной частью имело длину 961 мм и вес 2,3 кг Максимальная сила отдачи на наземном стенде составляла 2280 кг; максимальное давление в стволе – 84.кг/см2 .

Однако от орудий с закрытой казенной частью решили отказаться из-за отдачи при стрельбе и сильного загрязнения стволов пороховым нагаром Орудие ОРО-57К называлось однозарядным, так как не могло быть перезаряжено в воздухе, в отличие от пушки. Впоследствии терминология изменилась, и пусковые установки, снаряженные большим числом ракет, стали называться многозарядными.

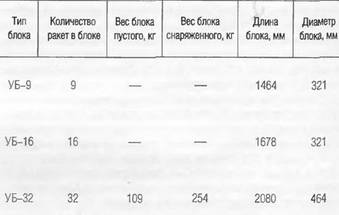

Для повышение плотности огня потребовалось создание 16-зарядных унифицированных блоков УБ-16-57, а затем их модификаций УБ-16-57У (У – улучшенный) и УБ-16-57УМ, УБ-16-57УД и УБ-16-57УДМ, которые отличались более надежной системой электрозажигания и увеличенной длиной пусковых труб.

При пусках авиационных НУР с вертолетов на поведение ракеты в начале полета и точность попадания оказывает влияние поток воздуха от несущего винта. Скорость этого потока сопоставима со скоростью ракеты в момент выхода ее из ствола, поэтому он буквально сдувает ракеты, и в вертолетных блоках УБ-16-57УВ длина направляющих труб была увеличена.

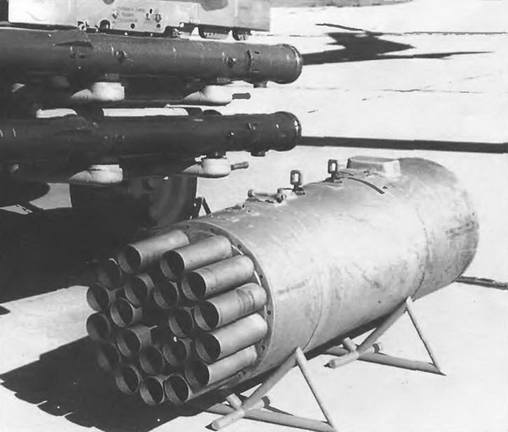

Затем для усиления ракетного залпа были приняты на вооружение 32-зарядные блоки УБ-32 и УБ-32А.

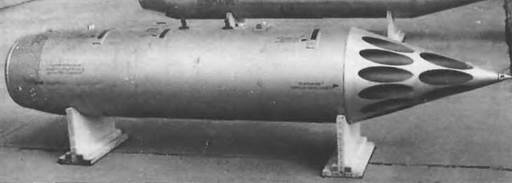

Блоки Б-32-О и Б-32М с теплозащитой пусковых труб предназначаются для использования на сверхзвуковых самолетах авиационных НУР с пьезоэлектрическим взрывателем, чувствительным к высоким температурам при кинетическом нагреве в полете с большой скоростью. Ракеты в этих блоках закрываются асбестовой прокладкой, которая пробивается при стрельбе. Взрыватель при этом взводится после выхода ракеты из блока.

Ракеты С-5 создавались для поражения как наземных, так и воздушных целей. Отчасти это происходило из-за увлечения «ракетизацией» вооруженных сил в конце 50-х годов и недостатков УР первого поколения. При атаке самолета противника, находящегося вне зоны действия пушечного огня, предполагалось буквально засыпать его градом ракет. При этом поражение воздушной цели ракетным залпом С-5М возможно с расстояния до 3 км.

Гораздо эффективнее применение авиационных НУР по наземным целям. Ракеты С-5 при залповой стрельбе имеют неплохую кучность. И это позволяет использовать их не только против живой силы, по площадным и слабо- защищенным целям, но и для накрытия небольших целей – бронетехники, артиллерийских позиций и сооружений. Наибольшая эффективность прицельного огня достигается при пуске ракет с дальности 1600-1800 м при пикировании под углом 25-30°. Результативность атаки повышается с увеличением числа ракет в залпе. Обычно производится пуск половины НУР или полная разрядка бронекомплекта в одной атаке.

Ракеты типа С-5 широко поставлялись на экспорт и участвовали почти во всех локальных войнах 70-90-х годов, включая Ближний Восток, ирано-иракскую войну, войны в Эфиопии, Анголе и др.

В ходе боевых действий в Афганистане выяснилось, что кумулятивная ракета С-5К в горах не уступает осколочным ракетам. Кумулятивная боевая часть выбивала острые обломки камней, которые поражали не хуже осколков.

Согласно наставлениям, эффективная дальность стрельбы ракетами С-5 1600-1800 м, но вертолеты часто стреляли почти в упор в окна домов и амбразуры укреплений.

Тем не менее поражающая способность ракет типа С-5 была мала, особенно при действии по защищенным целям. Фугасное действие НУР, содержащих всего 200 г взрывчатого вещества, было слабым, часто С-5 вязли в глине стен и дувалов. Легкие осколки сохраняли убойную силу лишь в нескольких метрах, на излете они не могли

пробить толстые ватные халаты «мишеней», и в докладах отмечалась «высокая живучесть целей при ударе осколочными боеприпасами».
