Оборонительное вооружение бомбардировщика Ту-22

Средний бомбардировщик Ту-22 оснащен кормовой установкой ДК-20 с уникальной пушкой Р-23 конструкции А.А. Рихтера (ОКБ-16). Р-23 специально проектировалась как оборонительное вооружение Ту-22 и имеет ряд оригинальных конструктивных решений.

Р-23 оказалась очень сложна в производстве и капризна в эксплуатации, имела нестандартный патрон, не годный к другим 23-мм пушкам. Кстати, АМ-23, ГШ-23 и ГШ-6-23 имели взаимозаменяемые выстрелы.

Оборонительные пушечные установки для бомбардировщиков Ту-16, Ту-95 и Ту-22 были спроектированы в ОКБ-43 («Вымпел») под руководством И.И. Торопова и сериино выпускались на заводе № 43 «Коммунар». Первоначально ОКБ и завод представляли одну организацию, а потом разделились

На бомбардировщиках Ту-22 установлены радиолокационные прицелы «Криптон» и телевизионные прицелы ТП-1 и ТП-1А

В кормовых установках бомбардировщиков Ту-22М размещены две пушки ГШ-23 (Ту-22М-1 и Ту-22М-2) или одна ГШ-23 (Ту-22М-3). Эти установки имеют радиолокационные прицелы «Криптон» и телевизионные ТП-1- КМ. Кормовые установки для Ту-22М были спроектированы МАЗ «Дзержинец», а серийно изготовлялись на Кировском заводе им. XX партсъезда.

Боеприпасы для оборонительных авиационных установок

В связи с развитием управляемых ракет типа «воздух-воздух» для боекомплекта оборонительных установок бомбардировщиков были созданы новые типы патронов.

ГНПП «Прибор» разработал 23-мм патроны к пушкам АМ-23 и ГШ-23 с противорадиолокационным снарядом (ПРЛ). Та же организация предлагает и 23-мм патрон к пушкам АМ-23 и ГШ-23 со снарядом, создающим ИК-помехи головкам самонаведения с оптическими неконтактными взрывателями ракет «воздух-воздух».

Кроме того, ГНПП «Прибор» создал 23-мм патрон с многоэлементным снарядом к пушкам АМ-23 и ГШ-23. Через 1,4-1,8 с после выстрела срабатывает вышибное устройство и под определенным сферическим углом выбрасывается 24 готовых поражающих элемента. Очередь длиной 50-100 таких выстрелов может создать плотный поток элементов на траектории движения ракет «воздух-воздух». (Подробнее об этих снарядах см. «Одноствольные классические советские авиационные пушки».)

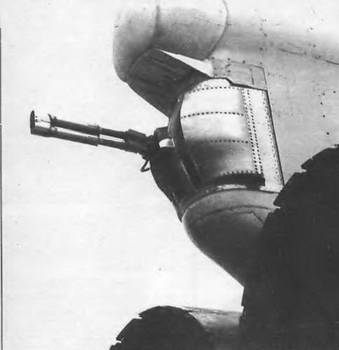

Револьверная пушка Рихтера в кормовой установке Ту-22

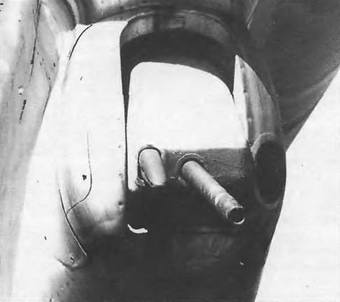

ГШ-23 в кормовой установке бомбардировщика ТУ-22М

В последнее время наметилась тенденция к отказу от оборонительного вооружения самолетов, при этом предпочтение отдается средствам РЭБ. Тем не менее следует учесть, что у нас и за рубежом непрерывно ведутся разработки новых сверхскорострельных (10 тыс. выстрелов в

минуту – это не предел) автоматических установок, как корабельных, так и самоходных. Новые установки на учениях успешно сбивают не только самолеты, но и ракеты различных классов от больших противокорабельных до ПТУРС и артиллерийских снарядов. Поэтому точку в развитии авиационных оборонительных установок ставить еще рано.
