Sikorsky S-70 (UH-60) Black Hawk

Сикорский S-70 (UH-60) «Блэк Хоук»

Предназначен для транспортирования личного состава и военных грузов, высадки десанта, эвакуации раненых и проведения поисково-спасательных работ.

Вертолет компании «Сикорский» S-70 – многоцелевой военно-транспортный вертолет. Разработан для замены машин UH-1 и должен был перевозить 11 военнослужащих в полном снаряжении. Опытный экземпляр YUH-60A поднялся в воздух 17 октября 1974 г , а 23 декабря 1976 г. он был объявлен победителем на конкурсе проектов, оставив позади машины фирм «Белл» и «Боинг-Вертол»

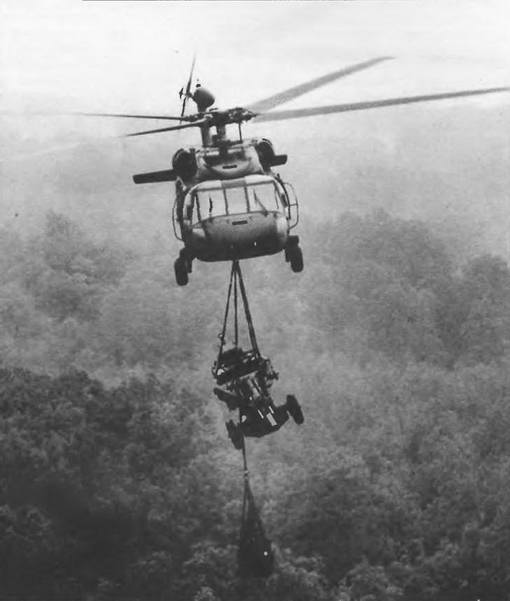

Первый серийный вертолет UH-60A «Блэк Хоук», оснащенный двумя ТВД Дженерал Электрик T700-GE-700 мощностью на валу 1163 кВт/1560 л.с., взлетел 17 октября 1978 г. Он был способен перевозить до 20 человек и справляться с грузом на внешних подвесках до 2000 кг После установки дополнительных пилонов UH-60A мог нести ракеты «Хеллфайр», топливные баки для полетов большой дальности и пулемет М-60 в передней части кабины

Для ВМС США разработан морской вариант SH-60B «Си Хоук» (S-70L) Он имел в передней нижней части фюзеляжа обзорную РЛС, средства радиоэлектронной поддержки, пилон с правого борта машины для магнитного обнаружителя, установку для запуска акустических буев, автоматическое складывание лопастей винтов, устройство складывания хвостовой балки и усовершенствованное шасси. Первый из пяти опытных образцов поднялся в воздух 12 декабря 1979 г. Первые поставки сделаны 24 марта 1983 г. Вертолет SH-60B используется на фрегатах и эскадренных миноносцах, а вариант SH-60F стал заменой вертолета SH-3H «Си Кинг». К середине 90-х годов было построено около 2000 вертолетов H-60/S-70 в различных вариантах для заказчиков из 20 стран.

YUH-60A – три опытных вертолета, участвовавшие в конкурсе UTTAS. После испытательных полетов была произведена значительная их модификация, которая выразилась в новой форме хвостовой части, более высоком обтекателе фюзеляжа, окнах в кабине и вале привода винта.

UH-60A – первоначальный серийный вариант транспортного вертолета-штурмовика «Блэк Хоук». На нем хвостовая балка складывалась вручную. В процессе эксплуатации постоянно усовершенствовался. Были размещены спасательные лебедки и приспособления для перевозки внешних грузов, пулемет M60D заменен на мини-пушку М134, на выхлопное сопло установлены экраны для снижения инфракрасного излучения, имелась проволочная защитная сетка над кабиной «черный ящик», навигационная система AN/ARN-148 «Омега», приемопередатчик спутниковой связи и глобальная навигационная спутниковая система. Таможенная служба США использовала его под обозначением UH-60A «Пот Хоук» для проведения операций по борьбе с наркобизнесом. Вертолеты UH-60A поставлялись ВВС Бахрейна, Колумбии, Филиппин и в сухопутные войска Саудовской Аравии.

Вертолеты UH-60A «Кредибл Хоук» поставлялись ВВС США в середине 1980-х гг. как спасательный вариант во время боевых действий для замены машин НН-3 в Космической спасательной службе (ARRS). Отличается от армейского вертолета «Блэк Хоук» большим количеством оборудования.

ЕН-60А – вертолет для выполнения специальных электронных операций.

НН-60А – единственная модификация вертолета HH-60D для ВВС США.

МН-60А – 30 машин UH-60A, модифицированные для специальных операций. Получил прозвище «Велкро Хоук».

VH-60A – девять вертолетов с салоном класса VIP.

UH-60B – обозначение армейского транспортного варианта вертолета «Блэк Хоук» с кабиной учебно- боевого самолета и усовершенствованными двигателями.

YEH-60B – вертолет UH-60A, модифицированный для системы обнаружения и захвата цели до входа в зону ПВО противника с вращающимся датчиком, помещенным в каноэобразный обтекатель на тросе (первый вертолет взлетел 6 февраля 1981 г.).

YSH-60B – опытный вертолет «Си Хоук» для ВМС США (первый полет 12 декабря 1979 г.).

SH-60B – серийный противолодочный вертолет «Си Хоук» (первый полет 11 февраля 1983 г.) для обнаружения и идентификации подводных целей в радиусе 185 км. Дополнительные задачи предусматривают поисково-спасательные и разведывательные операции, патрулирование, а также эвакуацию раненых и доставку снаряжения на крейсеры и эсминцы. Оснащен зондом RAST, 25-трубочной установкой для запуска акустических буев, буксируемым магнитным обнаружителем подводных лодок на левой консоли короткого крыла, аэронавигационным импульсным поисковым радаром AN/APS-142, системой радиоразведки ALQ-142 под носовой частью фюзеляжа, цельным лобовым стеклом кабины пилота и складывающейся хвостовой балкой. Вооружен двумя торпедами Мк.46. Имеет систему RAST, которая позволяет осуществлять посадку на палубу корабля в условиях килевой качки 5°, бортовой качки 28° и вертикальной качки 4,6 м. Пи- лотажно-навигационное оборудование включает радионавигационную систему AN/ARN-118(V), радиовысотомер AN/APN-194(V), доплеровский радиолокатор AN/APN-127 и УКВ-радиокомпас AN/ARA-50 дециметрового диапазона.

ЕН-60С – серийный вертолет, разработанный для обнаружения и подавления радиопередач противника с устройством обнаружения излучателя Квик Фикс II (66 машин).

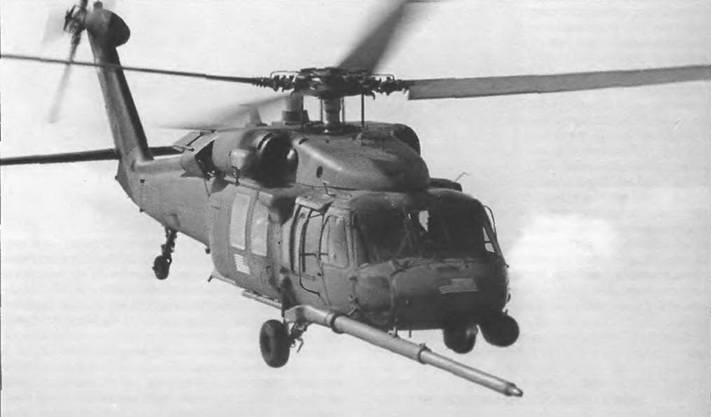

HH-60D – боевой спасательный вариант вертолета «Найт Хоук» для ВВС США, оснащенный кабиной, совместимой с приборами ночного видения, штангой для дозаправки в воздухе, приспособлениями для перевозки внешних грузов, экранами для снижения инфракрасного излучения, системой защиты от ракет с инфракрасным наведением, антиобледенителем воздушного винта, цветным метеорадиолокатором. Совершил первый полет 17 августа 1988 г. Начал поступать на вооружение в 1990 г.

Конструкция планера вертолета аналогична конструкции вертолетов серии SH-60. Она защищена от коррозии.

В носовой части размещена кабина экипажа, состоящего из двух летчиков, расположенных на сиденьях рядом. Конструкция фюзеляжа не предусматривает посадку вертолета на воду, поэтому имеются узлы крепления надувных баллонетов для удержания вертолета на плаву в случае аварийной посадки. При размещении вертолета на палубе и в ангаре лопасти несущего винта складываются, устанавливаясь над хвостовой балкой, а концевая балка со стабилизатором и рулевым винтом складывается поворотом влево на 180° и устанавливается вдоль хвостовой балки.

Силовая установка состоит из двух ГТД, имеющих антикоррозионную защиту и встроенные воздухоочистители инерционного типа.

Для посадки вертолета на палубу корабля в условиях качки использована система RAST: с зависшего над палубой вертолета опускается трос, который связывается с тросом, скрепленным со швартовочным устройством на палубе. После закрепления вертолета трос подтягивается палубной лебедкой, а летчик плавно снижает вертолет, совершая посадку на платформу, установленную на рельсах. Сразу же после касания вертолет фиксируется на платформе, лопасти и концевая балка складываются, и машина на платформе втягивается в ангар.

Вертолет оборудован приемником А/АО-39, станцией создания ИК-помех А/АО-144 и устройством выбрасывания противорадиолокационных отражателей А/А Е-39, а также спасательной лебедкой. Несет на борту пулеметы М60 калибра 7,62 мм.

Между кораблем и вертолетом предусматривается как шифровальная, так и открытая (голосовая) связь с помощью УКВ- и КВ-ра- диостанций. На вертолете использованы также две РЛС (доплеровская РЛС AN/ARN-217 для автоматического управления вертолетом на режиме висения и поисковая РЛС AN/ARS-124 для обнаружения воздушных и надводных целей) и активная система опознавания «свой-чужой». РЛС AN/ARS-124 имеет антенну с линейной решеткой, которая помещается в плоском обтекателе под носовой частью вертолета для обеспечения кругового обзора. HH-60G – вариант для проведения поисково-спасательных операций (проект).

SH-60F «Оушн Хоук» – вариант для обеспечения противолодочных операций.

MH-60G «Пэив Хоук» – вариант для боевых спасательных и специальных операций. Оснащен цветным метеорадиолокатором, навигационной системой, глобальной навигационной спутниковой системой, ИНС, дисплеем с картой перемещения, новой высокочастотной, сверхвысокочастотной и спутниковой связью, экранами для снижения инфракрасного излучения, системой предупреждения об опасности, автоматом сбрасывания дипольных отражателей и сигнальных ракет, бортовой ИК-системой FLIR для обнаружения целей, штангой для заправки в полете, инфракрасными стробоскопами, системой поддержки внешних грузов, ИЛС, цифровой шиной данных и дополнительными пушками.

НН-60Н «Рескью Хоук» – вертолет ВМС США для боевых спасательных и специальных операций.

HH-60J «Джейхоук» – палубный поисковый и спасательный вертолет частей береговой охраны, совершивший первый полет в августе 1989 г. Снабжен поисковой всепогодной РЛС, спасательной лебедкой и крюком для буксировки грузов, с дополнительными топливными баками общей емкостью 1365 л, которые позволяют совершить полет на расстояние 555 км и принять на борт 6 пострадавших.

UH-60J – экспортный вариант для Японии. Фактически является вертолетом S-70A-12 (UH-60L), оптимизированным для спасательных операций. Оснащен спасательной лебедкой с правого борта, внешними топливными баками, японской авиационной электронной техникой и метеорадиолокатором, бортовой ИК-системой FLIR для обнаружения целей.

МН-60К – армейский вариант для специальных операций. Оборудован бортовой ИК-системой FLIR для обнаружения целей производства компании «Техас Инструменте», системой отображения ночного видения, дисплеем с картой перемещения, бортовой кислородопроизводящей системой, двигателями T700-GE-701C, тормозом несущего винта; обнаружителем реактивной струи ракеты, антирадаром, автоматом сбрасывания дипольных отражателей и сигнальных ракет, экранами для снижения инфракрасного излучения, приемником лазерного обнаружения. Опытный образец поднялся в воздух 10 августа 1990 г.

UH-60L – вариант UH-60A, оснащенный двигателями Т700-210С. Заказано 190 машин, при этом модифицировались варианты UH-60A.

MH-60L – вертолеты UH-60L, временно оборудованные для специальных операций.

UH-60P – 100 вертолетов UH-60L, заказанных армией Республики Корея, с улучшенным редуктором и тормозом несущего винта.

UH-60Q «Дастофф» – медицинский вариант для эвакуации, использующий корпус машины UH-60L со специально спроектированным интерьером для оказания медицинской помощи.

S-70A – партия экспортных вертолетов «Блэк Хоук». Армия Саудовской Аравии получила 21 вертолет S-70A-1 «Дезерт Хоук» и 8 машин санитарного варианта S-70A-L1, все они были оптимизированы для операций в пустыне. 39 машин S-70A-9 были поставлены ВВС Австралии, следующие 38 вертолетов собраны на фирме «Хоукер Де Хэвилленд».

S-70B-6 – противолодочный вариант для Греции.

S-70C – обозначение гражданских вариантов «Блэк Хоук» и «Си Хоук» для Брунея и КНР.

S-70C(M)-1 «Тандерхоук» – вариант на базе SH-60F, поставлялся ВМС КНР начиная с 1993 г.

WS-70 – вертолеты S-70/UH-60, построенные по лицензии на фирме «Уэстленд Геликоптере» в Великобритании.

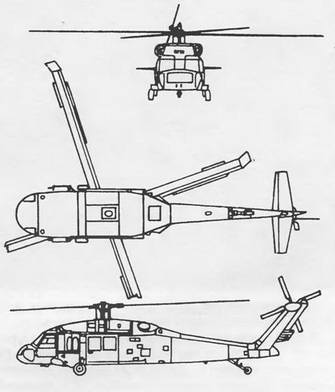

Вертолет S-70 выполнен по одновинтовой схеме, с рулевым винтом, двумя ТВД и трехстоечным шасси. Фюзеляж вертолета цельнометаллический, полумонококовой конструкции, из легких сплавов, при стоянке имеет низкое расположение над землей для облегчения грузовых операций.

Вертолет может перевозиться внутри транспортных самолетов С-130, С-141 или С-5А. Носовую и центральную части фюзеляжа занимает кабина экипажа и грузовая кабина. Задняя часть фюзеляжа сужается и плавно переходит в конусообразную хвостовую балку с отогнутой вверх концевой балкой в виде большого киля, на котором с левой стороны установлен рулевой винт. Предусматривается складывание хвостовой балки.

Кабина экипажа трехместная. Первый и второй летчики размещаются на бронированных сиденьях. Сиденье и группа пилотажно-навигационных приборов первого летчика справа. Место третьего члена экипажа (командира или стрелка) слева в глубине кабины экипажа, обращено к окну. Каждый комплект управления включает рычаг управления общим шагом, ручку управления циклическим шагом и педали управления.

Силовая установка вертолета UH-60A состоит из двух ТВД мощностью по 1540 л.е., размещенных в гондолах по обеим сторонам пилона несущего винта.

Вертолет снабжен трехстоечным неубирающимся шасси с самоориентирующимся хвостовым колесом. Применение шасси такой схемы повышает эксплуатационную безопасность, предохраняя рулевой винт при резкой посадке или рулежке по неровной поверхности. Имеет систему подвески внешних грузов.

На вертолете применена система управления с использованием элементов повышенной прочности: тяг из толстостенных труб и усиленных качалок, изготовленных из высокопрочной стали, алюминиевых сплавов повышенной прочности и титана.

Пилотажно-навигапионное оборудование включает: автоматический радиокомпас AN/ARN-89, приемник сигналов радиомаяков VOR, приемник маркерных и глиссадных маяков AN/ARN-123(V)1, гирокомпас AN/ASN-43, радиовысотомер AN/APN-209(V)2, доплеровский радиолокатор AN/ASN-128, приемник предупреждения о радиолокационном излучении AN/APR-39 (V) 1, ИК-систему противодействия AN/ALQ-144.

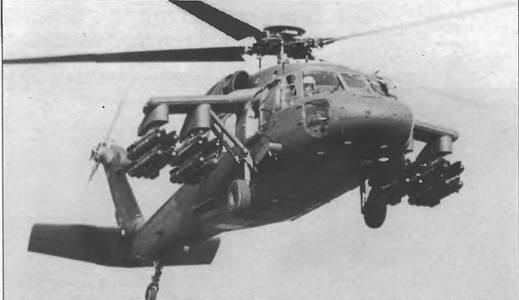

Предусмотрена подвеска различных вариантов вооружения: до четырех пусковых установок с 320 противотанковыми минами, до шестнадцати ПТУР «Хеллфайр» или «Тоу», до четырех кассет системы минирования М56, ракета «Стингер» класса «воздух- воздух», контейнеры с аппаратурой РЭБ и другое оборудование. В проемах сдвижных панелей передних дверей можно установить пулеметы М-230 калибра 7,62 мм. На внешней подвеске может транспортироваться гаубица калибра 105 мм и 50 снарядов к ней, а в кабине – расчет из пяти человек.

Экипаж, чел. 2-4

Скорость, км/ч:

максимальная 268

крейсерская 237

Потолок, м:

статический 3170

динамический 5790

Дальность, км:

перегоночная 2220

действия 600 Масса, кг:

максимальная взлетная 9980

нормальная взлетная 9260

пустого вертолета 5735

Максимальная полезная нагрузка, кг 3630

Число перевозимых людей, чел.:

десантников 10

раненых 6

Габариты вертолета, м:

диаметр несущего винта 16,36

длина 15,26

высота 5,13

Двигатель: ТВД General Electric T700-GE-401, л.с 2 по 1725
