Bell UH-1 Iroquois

Белл UH-1 «Ирокез»

В июне 1955 г. компания «Белл Геликоптер» создала для армии США проект вертолета, обозначив его Модель 204. Новый вертолет получил обозначение Н-40 (UH-1) и имя «Ирокез». Первый заказ распространялся на три опытных экземпляра ХН-40. Опытный вертолет поднялся в воздух 22 октября 1956 г. и использовался для испытаний и доработок. Непосредственно перед первым полетом были заказаны 6 предсерийных образцов YH-40 и все поставлены в августе 1958 г. Запущенные в производство девять окончательных предсерийных вертолетов UH-1A были поставлены 30 июня 1959 г., а за ними поступили в эксплуатацию и 74 серийных экземпляра.

Эти машины имели двойное управление и использовались в качестве учебно-тренировочных вертолетов для полетов по приборам. Впервые массово стали эксплуатироваться в Корее. Вертолеты UH-1A были среди первых армейских вертолетов США, которые действовали во Вьетнаме.

Характерной внешней особенностью вертолета является стабилизирующий стержень, расположенный над несущим винтом под прямым углом к его двум лопастям, а также маленькие рули высоты, прикрепленные к задней части фюзеляжа. Трубчатое полозковое шасси было идеальным для операций общего назначения. В кабине могли размещаться два члена экипажа и шесть пассажиров или двое носилок.

Силовая установка включает ТВД Авко Лайкомин T53-L-1А мощностью 522 кВт/700 л.с., что делало вертолет Модель 204 первым летательным аппаратом, оснащенным турбиной.

Усовершенствованный вариант UH-1B (построено более 700 экземпляров) вначале имел двигатель Авко Лайкомин T53-L-5 мощностью 716 кВт/960 л.с., а более поздняя серийная модель получила двигатель T53-L-11 мощностью на валу 820 кВт/1100 л с. Другие усовершенствования вертолета включали перепроектированные лопасти несущего винта и увеличенную кабину, способную вместить двух членов экипажа и семь пассажиров или трое носилок.

Начиная с осени 1965 г. вертолет UH-1B был замещен в производстве вертолетом UH-1C, имевший «прикрепленный на шарнирах» винт с широкими лопастями Этот новый несущий винт обеспечивал небольшое увеличение скорости и повышение маневренности. Несколько вертолетов UH-1A, действовавших во Вьетнаме, вооружались ракетным блоком и двумя пулеметами калибра 7 62 мм для ближней поддержки. Успехи этого вертолета привели к тому, что многие UH-1B стали использоваться вооруженные в основном четырьмя установленными по бокам пулеметами калибра 7 62 мм или двумя симметрично расположенными блоками, каждый из которых содержал 24 ракеты.

Другие военные варианты Модели 204 включали вертолет UH-1E для Корпуса морской пехоты США, оборудованный лебедкой для подъема людей, тормозом несущего винта и электронным оборудованием. Первый вертолет был поставлен 21 февраля 1964 г., а с октября 1965 г. на серийные машины стал устанавливаться новый несущий винт с шарнирной подвеской лопастей.

Вертолет UH-1F для ВВС США, с ТВД Дженерал Электрик T58-GE-3 мощностью 962 кВт/1290 л.с., имел несущий винт большего диаметра и был способен разместить пилота и 10 пассажиров. На базе UH-1F создан аналогичный ему учебно-тренировочный вариант TH-1F.

Вертолет НН-1К разработан для ВМС США и подобен вертолету UH-1E, но с двигателем T53-L-13 мощностью 1044 кВт/1400 л.с., а вертолеты TH-1L и UH-1L (учебно-тренировочный и общего назначения) с двигателем T53-L-13.

Три вертолета UH-1M были оснащены оборудованием ночного видения.

Вертолет Модель 204В строился для гражданского использования и военного экспорта. Он имел 10 посадочных мест, несущий винт большего, чем у UH-1F, диаметра и двигатель T53-L-11. Модель 204В и UH-1 были построены японской компанией «Фуджи», а в 1967 г. эта компания представила вертолет Фуджи- Белл 204В-2, который отличался от Модели 204В более мощным двигателем и тянущим хвостовым винтом.

Успех вертолетов UH-1A/B «Ирокез» убедительно доказал, что в базовой конструкции этих аппаратов было мало ошибок. Специально выделенный вертолет UHM А/В непрерывно дорабатывался и оснащался все более мощными двигателями.

В начале 1960 г. фирма «Белл» предложила усовершенствованный вариант конструкции вертолета Модель 204 с более длинным фюзеляжем, дополнительным местом в кабине, обеспечивавшим размещение пилота и 14 военнослужащих или шести носилок, или до 1814 кг груза. В июле 1960 г. начались испытания семи вертолетов под армейским обозначение YUH-1D (производителем они были обозначены как Модель 205). Первый из этих вертолетов поднялся в воздух 16 августа 1961 г. и после успешных летных испытаний был запущен в серийное производство. Первый вертолет, обозначенный UH-1D, поставлен 9 августа 1963 г.

Силовой установкой машин этого типа был ТВД Авко Лайкомин T53-L-11 мощностью на валу 820 кВт/ 1100 л.с. Стандартный запас топлива, составлявший 832 л, мог дополняться двумя внутренними вспомогательными топливными баками, в результате чего максимальный топливный запас увеличивался до 1968 л. Широкомасштабное производство вертолетов UH-1D было развернуто как для армии США, так и для вооруженных сил других стран. Фирма «Дорнье» в Западной Германии по лицензии построила 352 вертолета.

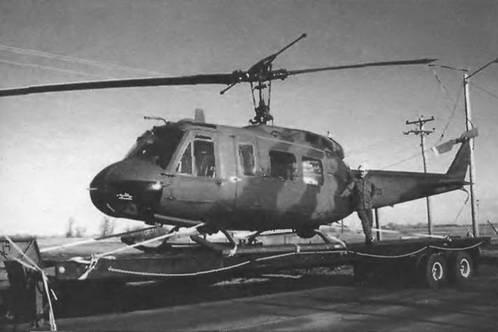

За вертолетом UH-1D был запущен в серийное производство идентичный ему UH-1H с двигателем Авко Лайкомин T53-L-13 мощностью на валу 1044 кВт/1400 л.с. Поставка вертолетов UH-1H для армии США началась с сентября 1967 г., и этот вариант оказался последним в серийном производстве. Кроме того, UH-1H (9 машин) проданы ВВС Новой Зеландии и 118 вертолетов по лицензии произведено на Тайване.

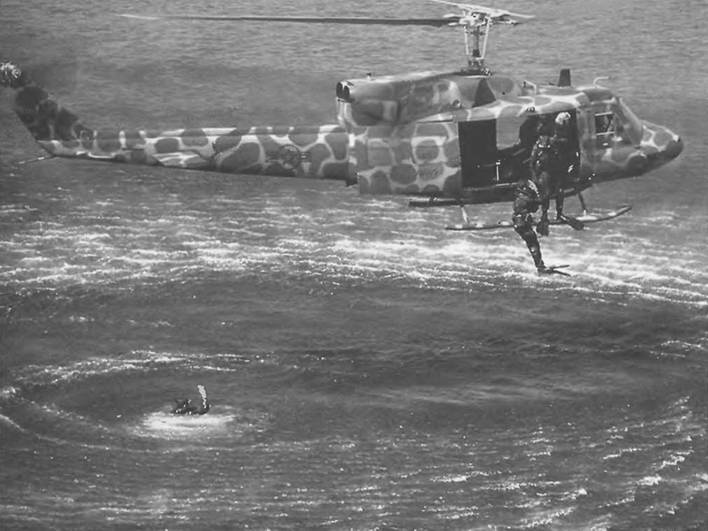

Варианты вертолета UH-1H включали вертолеты СН-118 (первоначально CUH-1H), построенные компанией «Белл» для канадских ВВС, первые 10 из которых были поставлены 6 марта 1968 г., и НН-1Н – спасательные вертолеты, 30 из которых заказали ВВС США 4 ноября 1970 г. (поставки завершены в течение 1973 г.).

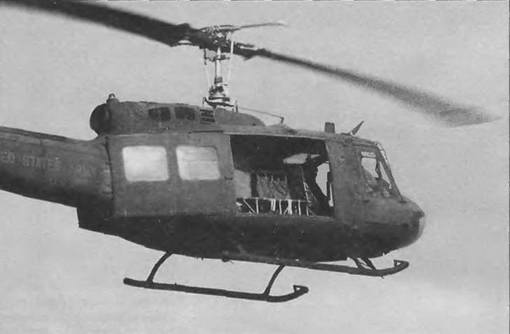

Вертолеты UH-1D/H широко использовались для выполнения широкого круга задач в Юго-Восточной Азии, в частности в Лаосе, Камбодже и в некоторых отдаленных областях Южного Вьетнама. Небольшое количество вертолетов UH-1H под обозначением ЕН-1Н было отобрано для электронного противодействия; летательные аппараты с усовершенствованными системами начали поставляться с 1981 г.

В соответствии с программой армии США по разработке системы SOTAS (система обнаружения и перехвата цели до входа в зону ПВО противника), четыре вертолета UH-1 Н были модифицированы для испытаний Их задача состояла в том, чтобы получать данные с радара о перемещениях на поле боя, передавать их на землю и снабжать наземное командование информацией о тактической ситуации. Армия США намеревается сохранить базовый вертолет UH-1 Н в широкомасштабной эксплуатации до начала XXI века. В связи с такими планами существующий парк вертолетов UH-1H можно рассматривать как объект программы усовершенствований, согласно которой должно быть добавлено современное оборудование и снаряжение Фирма «Белл» также серийно выпускает коммерческую версию вертолета UH-1H под обозначением Модель 205А-1 Он оснащен ТВД Авко Лайкомин Т5313В мощностью на валу 1044 кВт/1400 л.с., дросселируемой до 932 кВт/1250 л.с. Нормальный запас топлива составляет 814 л, но может быть увеличен до 1495 л. Особое внимание уделено внутреннему дизайну для быстрого преобразования вертолета в грузовой, санитарный, административный варианты, в летающий кран или в поисково-спасательный. Максимальная вместимость: пилот и 14 пассажиров. Компания «Агуста» в Италии также строила по лицензии вертолеты Модель 205 под обозначением АВ.205А-1, аналогичные серийной модели компании «Белл». Покупателями этих вертолетов выступали ВВС Италии и некоторых других стран. В Японии выпускался вертолет Фуджи-Белл Модель 205А-1.

1 мая 1968 г. компаниями «Белл Геликоптер» и «Пратт-Уитни Эйркрафт» было достигнуто соглашение о продолжении усовершенствования нового вертолета на базе вертолета Модель 205 UH-1H «Ирокез». Первый из десяти таких аппаратов поступил в ВС Канады 6 марта 1968 г. под обозначением CUH-1H. Его силовой установкой являлся ТВД Авко Лайкомин T53-L-13 с мощностью на валу 1044 кВт/1400 л.с.

Однако было решено применить два ТВД. Усовершенствования привели к созданию военного вертолета Модель 212. Революционной в техническом отношении стала силовая установка вертолета РТ6Т Твин- Пак канадской компании «Пратт-Уитни Эйркрафт Канада» (PWAC). Она состояла из двух ТВД, установленных рядом и вращавших вал несущего винта через редуктор. Выходная мощность на валу у первых серийных экземпляров вертолета составляла 4,66 кВт/кг, в то время как для усовершенствованного ТВД Лайкомин Т53 она была 4,19 кВт/кг.

Имелось и еще одно очень значительное преимущество: при установке двигателя РТ6Т-3 на вертолет Модель 212, выходная мощность во время взлета ограничивалась величиной 962 кВт/1290 л.с. В случае неисправности одной из двух турбин, датчики крутящего момента, расположенные в собирающем редукторе, передавали сигнал исправной турбине, и она начинала вырабатывать мощность на валу в диапазоне от 764 кВт/1025 л.с. до 596 кВт/800 л.с. для аварийной или непрерывной работы соответственно.

Поставки для ВВС США военных вертолетов Модель 212 под обозначением UH-1N были осуществлены в 1970 г., а для ВМС и Корпуса морской пехоты США в 1971 г. Первый вертолет CUH-1N (СН-135) был передан вооруженным силам Канады 3 мая 1971 г. Он обладал цельнометаллической конструкцией фюзеляжа, бесстоечным лыжным шасси, двухлопастным цельнометаллическим полужестким несущим винтом и двухлопастным хвостовым винтом.

Восемь вертолетов Модель 212 в 1979 г. были поставлены Китаю. Вертолеты Модель 212 под обозначением АВ.212 производила в Италии по лицензии компания «Агуста». Первые поставки этих машин состоялись в 1971 г У противотанкового варианта AB.212ASW был усилен каркас вертолета, установлены палубные шасси и ТВД компании PWAC РТ6Т-6 Твин-Пак мощностью на валу во время взлета 1398 кВт/1875 л.с

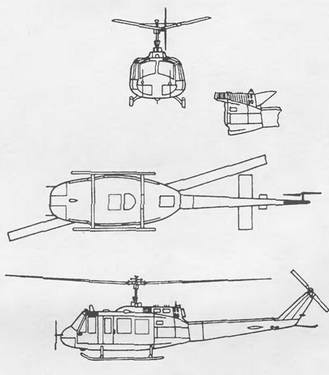

UH-1F UH-1H UH-1N

Экипаж, чел. 2 1 1

Максимальная скорость, км/ч 204 204 230

Потолок, м:

динамический 5790 3840 4330

статический 4635 4145 -

Дальность действия, км 383 511 420

Масса, кг:

максимальная взлетная 3856 4390 5080

нормальная взлетная 3550 3872 -

пустого вертолета 2177 2363 2778

Максимальная боевая нагрузка, кг 1200 – -

Габариты вертолета, м:

диаметр несущего винта 14 63 14,63 14,69

длина с вращающимися

лопастями 14,29 17,62 17 46

высота 3,77 4 43 4 53

Двигатель, л.с.:

ТВД General Electric T58-GE-3 1290 – -

ТВД Avko Lycoming T53-L-136 – 1400

ТВД Pratt amp; Whitney Aircraft PT6T-3 – - 1290 twin-Рас
