М и-8

Ми-8 (код НАТО – «Hip») предназначен для перевозки личного состава и грузов (колесной техники, инженерных средств и др.), десантирования подразделений морской пехоты с вооружением, огневой поддержки морского десанта, эвакуации раненых и больных, а также проведения различных работ в условиях труднодоступной для других видов транспорта местности с посадкой на неподготовленные площадки ограниченных размеров и авианесущие корабли.

Разработка началась в мае 1960 г. для замены поршневого Ми-4. Первый опытный вертолет с одним турбовальным газотурбинным двигателем с четырех- лопастным несущим винтом совершил первый полет в июне 1961 г. Второй опытный вертолет с двумя двигателями и пятилопастным несущим винтом поднялся впервые в воздух в августе 1962 г. К 1991 г. построено примерно 2400 вертолетов для стран СНГ и около 2800 на экспорт.

Разработаны следующие модификации.

Ми-8П – пассажирский вертолет на 28 мест. Оснащен двигателями ГТД ТВ2-117А мощностью по 1267 кВт/1700 л.с. Пассажирская кабина имеет длину 6,36 м, ширину 2,34 м, высоту 1,80 м.

Ми-8 ПС «Салон» – вертолет повышенной комфортности на 9-11 человек.

Ми-8Т – десантно-транспортный вертолет на 24 десантника с вооружением (в санитарном варианте 12 раненых на носилках с одним сопровождающим). Установлены двигатели ГТД ТВЗ-117МТ мощностью по 1454 кВт/1950 л с. Вертолет предназначен и для транспортировки грузов массой 4000 кг в кабине или 3000 кг на внешней подвеске. Грузовая кабина: длина 5 34 м, ширина 2,34 м, высота 1,80 м. В военном варианте снабжен пилонами для подвески вооружения.

Ми-8ТВ – десантно-транспортный вертолет. Установлены усиленные ферменные пилоны с четырьмя держателями для блоков по тридцать две НАР калибра 57 мм и подвижной пулеметной установкой калибра 12 7 мм в носовой части фюзеляжа. Вертолет может нести и другое вооружение блоки по тридцать две НАР ПТУР АТ-2 с полуавтоматическим управлением, ПТУР АТ-3 с ручным управлением и др.

Ми-8МТ – модернизированный десантно-транс- портный вертолет. Оснащен двигателями повышенной мощности ГТД ТВЗ-117МТ мощностью по 1454 кВт/1950 л.с. с пылезащитными устройствами и вспомогательной силовой установкой АИ-9В и рулевым винтом, установленным слева, для повышения эффективности. Имеет станцию инфракрасных помех «Липа», экраны выхлопных устройств для подавления теплового излучения двигателей и контейнеры с ложными целями, пулемет (калибр 12,7 или 7,62 мм) в носовой подвижной установке, держатели по бокам фюзеляжа для установки до шести блоков НАР с размещением сверху на направляющих рельсах до шести ПТУР. На пилонах подвешиваются также пулеметные контейнеры, в блистерах и боковых проемах десантного отделения могут находиться пулеметы и гранатометы. Вертолет является переходной моделью к усовершенствованному вертолету Ми-17.

Ми-8ПП – вертолет постановщик активных помех. Оснащен специальным контейнерным радиоэлектронным оборудованием и дипольными антеннами. Мог использоваться для ведения РЭБ, ретрансляции и др.

Ми-8ТГ – модификация вертолета Ми-8Т с двигателями ГТД ТВ2-117ТГ мощностью по 1103 кВт/1500 л.с., работающими на авиационном сконденсированном топливе.

Ми-8РХР – вертолет радиационной и химической разведки.

Ми-9 – вертолет для обеспечения связи. Оснащен специальным оборудованием и дополнительными антеннами на хвостовой балке.

Ми-8МТВ-2 и Ми-8МТВ-3 – поздние модификации военно-транспортных вертолетов версии МТ. Предназначены для применения в десантно-транс- портном, санитарном, спасательном и ударном вариантах. Это одни из наиболее тяжеловооруженных вертолетов в мире. В варианте МТВ-2 вертолет мог оснащаться четырьмя блоками Б8В20-А по двадцать НАР С-8, возможна подвеска авиабомб калибра 50- 500 кг на балочных держателях БДЗ-57КРВМ; в носовой части фюзеляжа может быть размещена подвижная установка с пулеметом калибра12,7 мм, в проемах сдвижных дверей – до 8 шкворневых установок с пулеметами калибра 7,62 мм, а на внешних держателях – 4 пушечных контейнера УПК-23-250 с пушками ГШ-23Л калибра 23 мм. Для защиты от ракет с ИК ГСН установлены кассеты АСО-2В с ИК-ложными целями ППИ-26-1. На кабину экипажа вертолета навешены бронеплиты, закрывающие пол, переднюю и заднюю часть отсека.

Ми-8АМТШ – модификация варианта МТ. Вертолет оснащен сверхзвуковыми ПТУР «Штурм».

Ми-8ВзПУ – воздушный пункт управления.

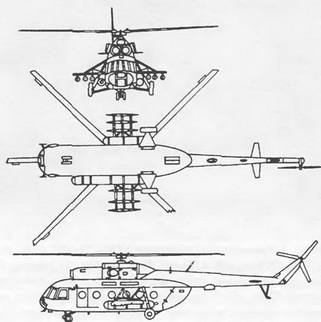

Ми-8 создан по классической одновинтовой схеме, с пятилопастным трехшарнирным несущим и трехлопастным рулевым винтами. Фюзеляж полумонококовой конструкции. Шасси трехопорное, неубирающее- ся, с самоориентирующейся фиксируемой в полете передней стойкой. Экипаж (командир, штурман, бортовой техник) размещается в отдельной кабине, расположенной в носовой части фюзеляжа. Кабина экипажа бронирована.

Бортовое радиоэлектронное оборудование обеспечивает решение навигационных, пилотажных и прицельных (вооруженные варианты) задач, а также связь со взаимодействующими войсками. Оно включает курсовую систему, комплекс пилотажно-навига- ционных приборов, аппаратуру радиосвязи. Бортовое оборудование позволяет применять вертолеты днем и ночью, в простых метеоусловиях. Оно предусматривает командные УКВ-радиостанции Р-860 и Р-828, связные КВ-радиостанции Р-842 и «Карат», самолетное переговорное устройство СПУ-7, четырехка- нальный автопилот АП-34Б для автоматической стабилизации вертолета по тангажу, крену, курсу и высоте полета, комплект приборов для обеспечения полетов в сложных метеоусловиях днем и ночью (2 авиагоризонта АГБ-ЗК, 2 указателя частоты вращения несущего винта, комбинированная курсовая система ГМК-1А, автоматический радиокомпас АРК-9 или АРК-У2, радиовысотомер РВ-3).

Десантно-транспортное оборудование позволяет загружать несамоходную легкую технику и вооружение с помощью лебедок, а также поднимать в режиме висения с поверхности суши (воды) спасаемых с помощью бортовой стрелы (грузоподъемность 200 кг).

Колесная техника, различные грузы, больные и раненые на носилках загружаются по специальным трапам через люк со створками, расположенный в задней части грузовой кабины. Для крепления под фюзеляжем и перевозки крупногабаритных грузов на вертолете устанавливается шарнирно-маятниковая подвеска грузоподъемностью до 2500 кг.

Вертолеты широко использовались в боевых операциях а Афганистане и Чечне.

Ми-8 эксплуатируется во многих странах мира, таких как Алжир, Ангола, Афганистан, Бангладеш, Болгария, Венгрия, Вьетнам, Гайана, Гвинея-Бисау, Египет, Заир, Индия, Ирак, Йемен, Китай, Конго, Куба, Лаос, Ливия, Мадагаскар, Мали, Мозамбик, Монголия, Никарагуа, Пакистан, Перу, Польша, Румыния, Северная Корея, Сирия, страны СНГ, Судан, Турция, Уганда, Финляндия, Чехия, Словакия, Эфиопия и Югославия.

Экипаж, чел. 2-3

Скорость, км/ч:

максимальная у земли 250

крейсерская 225

Потолок, м:

статический 1000

динамический при нормальной взлетной массе 4500

Дальность при нормальной взлетной массе, км 480

Масса, кг

максимальная взлетная 12000

нормальная взлетная 11100

пустого вертолета 6625

Максимальная полезная нагрузка, кг:

на внешней подвеске 3000

в фюзеляже 4000

Число перевозимых людей, чел.:

десантников 24-28

раненых 12 Габариты вертолета, м:

диаметр несущего винта 21,29

длина вертолета с вращающимися винтами 25,24

высота до втулки несущего винта 4,38

высота с вращающимся рулевым винтом 5,65

ширина фюзеляжа 2,5

Двигатель: ГТД ТВ2-117А, л.с. 2 по 1500
