Кассетные бомбы

На вооружении отечественных ВВС в 1980-х гг. состояли кассетные бомбы калибра 250 и 500 кг. Кассетные бомбы называются у нас РБК – разовые бомбовые кассеты.

РБК представляют собой тонкостенные авиационные бомбы, предназначенные для снаряжения мелкими осколочными, противотанковыми, зажигательными бомбами или авиационными противопехотными и противотанковыми минами. Кассеты имеют габариты фугасных авиабомб калибра 100-500 кг и обознаются шифром, в котором отмечаются сокращенное название кассеты, ее калибр и тип снаряжения (например, РБК-250 АО-1). Различные типы РБК отличаются друг от друга способом разбрасывания мелких бомб

В головной части кассеты имеется стакан, в который вкладывается вышибной заряд из черного пороха и ввертывается дистанционным взрыватель При сбрасывании РБК запускается в действие дистанционный взрыватель который срабатывает через установленное время на траектории кассеты в воздухе и воспламеняет вышибной заряд. Давлением пороховых газов кассета разделяется на 2 части, бомбы выталкиваются из нее и падают самостоятельно Точки разрыва бомб за счет их аэродинамического рассеивания распределяются на некоторой площади, называемой площадью накрытия В зависимости от угла, который составляла при выталкивании бомб ось кассеты с линией горизонта, площадь накрытия ограничивается либо кругом, если угол равен 90°, либо эллипсом, если он меньше 90°. Размеры площади накрытия зависят от скорости кассеты и высоты раскрытия. Для увеличения площади накрытия РБК могут иметь специальные устройства для выброса бомб с определенной начальной скоростью и временным интервалом.

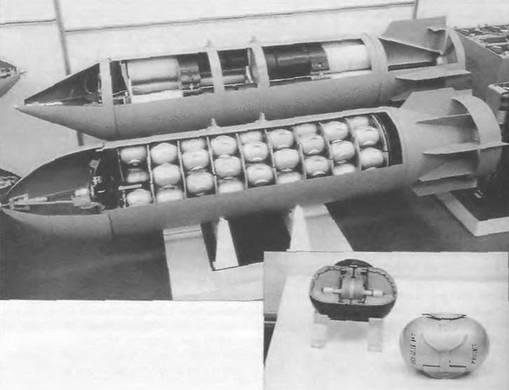

Кассетная бомба РБК-500 АО-2,5РТМ

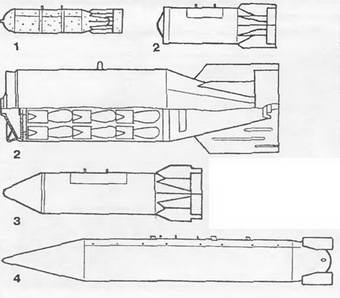

Разовые бомбовые кассеты

1 РБК-250 2-РБК-500 ШОАБ 3 РБК-500 АО 4 КМГУ-2

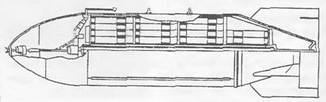

Кассетная бомба РБК-500 АО-2.5РТМ

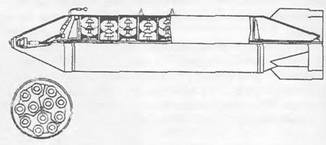

Кассетная бомба РБК-500 ПТАБ-1М

Рассмотрим несколько типов РБК.

Так, РБК-250 АО-1 снаряжена 150 осколочными элементами (бомбеттами, как сказали бы итальянцы). Длина РБК 2120 мм, диаметр 325 мм. Вес РБК 273 кг. Вес элементов 150 кг. Максимальная площадь поражения РБК – 4800 м2 .

РБК-500 ШОАБ-0,5 снаряжена 565 элементами ШОАБ-05 (шаровыми бомбами калибра 0,5 кг). Длина РБК 1500 мм, диаметр 450 мм. Вес РБК 334 кг. Вес элементов 282,5 кг. Радиус зоны поражения наземных целей 150-200 м.

РБК-500 АО-2.5РТМ снаряжена 108 элементами АО-2.5РТМ Длина РБК 2500 мм, диаметр 450 мм. Вес РБК 504 кг. Вес элементов 270 кг.

Вес одного элемента (бомбы) АО-2.5РТМ составляет 2,5 кг, длина 150 мм, диаметр 90 мм.

Сброс кассет РБК-500 АО-2.5РТМ производится с самолетов, летящих со скоростью от 500 до 2300 км/ч на высотах от 300 м до 25 км.

РБК-500 ПТАБ-1М снаряжена 268 противотанковыми элементами ПТАБ-1М Вес РБК 427 кг. Длина 1954 мм, диаметр 450 мм.

Кумулятивный противотанковый элемент ПТАБ-1М весит 944 г. Его длина 260 мм, а диаметр 42 мм Элемент пробивает 200-мм гомогенную броню (при попадании по нормали)

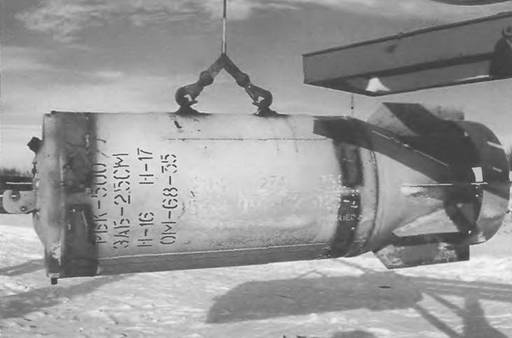

Кассетная бомба РБК-500 ЗАБ-2 5РСМ
