Воробьиное семейство

Проектирование первой ракеты «Спэрроу» («Воробей») AAM-N-2 началось в 1946 г. Летные испытания проходили в 1948-1950 гг. Иа вооружение ракета была принята в 1955 г

Наведение ракеты на цель осуществлялось по лучу радиолокатора, с помощью которого пилот самолета-носителя отыскивал цель и следил за ней.

Точность системы наведения по радиолучу снижалась по мере приближения ракеты к цели, так как ширина луча увеличивалась.

Другой недостаток этой системы заключался в том, что пилот должен был удерживать луч радиолокатора на цели до попадания в нее ракеты

Серийное производство AAM-N-2 (позже получила название «Спэрроу I») было прекращено в начале 1957 г

Следующая модификация – «Спэрроу II» (AAM-N-3) имела полуактивную радиолокационную систему самонаведения; в остальном ее данные близки к «Спэрроу I». В 1955-1956 гг. было изготовлено небольшое количество ракет «Спэрроу II», и ее сняли с производства в связи с появлением новой модификации – «Спэрроу III».

Ракете « Спэрроу III» первоначально присвоили индекс AAM-N-6, а затем – AIM-7C. Система наведения полуактивная радиолокационная. Двигатель тот же, что на предшествующих моделях. Разработка «Спэрроу III» началась в 1954 г, а в 1958 г ракета была принята на вооружение.

Все модификации ракеты «Сперроу III» выполнены по одинаковой аэродинамической схеме с крестообразным поворотным крылом и стабилизатором и конструктивно состоят из четырех отсеков, головного, крыльевого, боевой части и двигательного. Они имеют одинаковые узлы подвески и приблизительно равные геометрические размеры, что дает возможность использовать их на одних и тех же самолетах-носителях, Управляемые ракеты наводятся по методу пропорциональной навигации и оснащаются полуактивными радиолокационными ГСН Отраженный от цели сигнал облучения принимается антенной ГСН, а прямой опорный – хвостовой антенной. В крыльевом отсеке находится исполнительный механизм, который отклоняет консоли крыла пропорционально сигналам управления

На ракетах применяются боевые части стержневого типа, поражающим элементом которых является непрерывное кольцо из стальных спаянных друг с другом стержней, образуемое после подрыва боевой части неконтактным активным радиолокационным (при полете вблизи цели) или контактным (при прямом попадании) взрывателем.

Ракета AIM-7D принята на вооружение в 1961 г. Выпуск ракет AIM-7D был прекращен в 1963 г, после запуска в производство новой модификации AIM-7E.

Ракета AIM-7E обладала усовершенствованной ГСН, имела новый двигатель, благодаря которому развивала большую скорость и дальность стрельбы. Понятно, что большая дальность – это заслуга не только двигателя, но и новой радиолокационной ГСН.

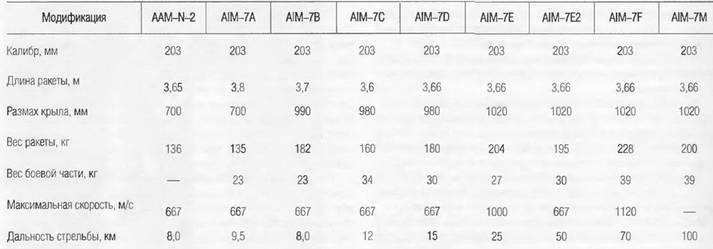

Ракета «Спэрроу III» AIM-7C

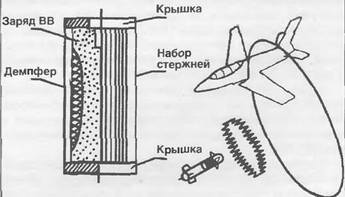

Действие стержневой боевой части ракеты «воздух-воздух»

Позже ракета AIM-7E вошла в состав зенитных комплексов НАТО «Спад» (наземного) и «Альбатрос» (корабельного). На базе AIM-7E многие страны создали собственные ракеты «воздух-воздух». Во Вьетнаме в 1965- 1969 гг. из десяти выпущенных ракет «Спэрроу» в цель попадала лишь одна Боевые действия выявили такие недостатки, как большая минимальная дальность пуска, большая задержка между захватом цели бортовой РЛС самолета-носителя и пуском «Воробья». Особенно была низка эффективность при стрельбе по целям, маневрирующим с большим ускорением

По результатам боевых действий во Вьетнаме срочно началась разработка новой модификации ракеты «Спэрроу» – AIM-7E2, принятой на вооружение в 1968 г. При ее создании основное внимание уделялось достижению необходимых характеристик, обеспечивающих возможность ведения маневренного воздушного боя Для этого было снижено время взведения взрывателя, усовершенствованы ГСН, система управления и привод консолей крыла В результате ракета стала более маневренной и значительно уменьшилась минимально возможная дальность стрельбы. Для удобства эксплуатации стабилизатор на ней выполнен легкосъемным.

К 1973 г. была принята на вооружение ракета AIM-7F. Ее ГСН работала в двух режимах, импульсно-доплеров- ском и непрерывного излучения, что позволяло применять ракету на самолетах с различными бортовыми РЛС.

Боевая часть новой конструкции стержневого типа имела больший радиус поражения. В отличие от предыдущих модификаций, боевая часть ракеты установлена между головным и крыльевым отсеками Это стало возможным благодаря тому, что резко уменьшился объем, занимаемый аппаратурой, поскольку вся электронная схема ГСН, систем управления и подрыва выполнена на микросхемах, а не на электровакуумных лампах. Кроме того, повысилась надежность ракеты – наработка аппаратуры на один отказ составила 470 ч, т е. в восемь раз больше, чем у AIM-7E.

Ракета оснащена новым двухрежимным двигателем «Геркулес» Мк.58 мод. 2. При существенном увеличении дальности стрельбы по сравнению с AIM-7E2, ракета AIM-7F лучше приспособлена к ведению ближнего маневренного боя.

Войсковая эксплуатация ракет AIM-7F выявила ряд недостатков. Один из них – низкая помехозащищенность от радиолокационных сигналов, отраженных от земли, что особенно важно при атаке целей, находящихся на малых высотах. В связи с этим с 1975 г. начаты работы по совершенствованию ракеты AIM-7F путем оснащения ее моно- импульснои ГСН с лучшей помехозащищенностью.
