СОВЕТСКИЕ И РОССИЙСКИЕ УПРАВЛЯЕМЫЕ РАКЕТЫ «ВОЗДУХ-ВОЗДУХ»

Семейство ракет Р-40

В 1962 г. в ОКБ-4 под руководством M P. Бисновата было начато проектирование ракеты Р-40.

Ракета разрабатывалась с двумя головками самонаведения; с полуактивной радиолокационной импульсной головкой ПАРГ-12 и с инфракрасной головкой, разработанной в ЦКБ-589 Соответственно ракеты получили индексы Р-40Р и Р-40Т (тепловая).

Инфракрасная головка самонаведения позволяла поражать цели во всех ракурсах. Так, дальность стрельбы Р-40Т в передней полусфере составляла 30 км, в задней – 15 км

Дальность стрельбы ракетой Р-40Р была первоначально 50 км, у ее модификации Р-40РД – до 72 км

Ракета Р-40 имела длину 5,15 м, максимальный диаметр корпуса 300 мм, размах крыла 1,0 м Стартовый вес ракеты 400 кг Ракета Р-40 создана по аэродинамической схеме «утка». Большая высотность Р-40 достигалась за счет развитого крыла, ослабляющего влияние синхронных ошибок головки самонаведения, увеличенного запаса топлива и разнесенной по длине ракеты боевой части, которая находилась как в середине корпуса, так и в хвосте.

Двигатель ракеты марки П1Д-134 твердотопливный. Вес топлива 118 кг. Осколочно-фугасная боевая часть весом 35 кг была разработана в ГСКБ-47 Боевая часть оснащена 2-канапьным активным радиолокационным по- мехозащищенным взрывателем. Радиус эффективного поражения 7 м.

В 1970 г был принят на вооружение комплекс перехвата в составе истребителя МиГ-25 с бортовой РЛС «Смерч-А» и четырьмя ракетами Р-40 Комплекс мог производить перехват целей, летящих со скоростью до 3500 км/ч на высотах от 0,5 до 30 км

В 1976 г. летчик Беленко угнал перехватчик МиГ-25 в Японию, где самолет был разобран и изучен японскими и американскими специалистами. Ракет Р-40 на борту угнанной машины не было но наши специалисты решили, что американцы по данным бортовых установок смогут получить о Р-40 достаточно информации. Поэтому срочно началась модернизация комплекса. Бортовая РЛС «Смерч-А» на МиГ-25 была заменене на бортовую РЛС «Сапфир-23». На Р-40Р импульсная полуактивная головка ПАРГ-12 заменена на полуактивную РГС-24 непрерывного сигнала, что существенно улучшило тактико- технических характеристики ракеты. Модернизация началась в 1979 г.

Ракета Р-40Р

Ракета Р-40ТД

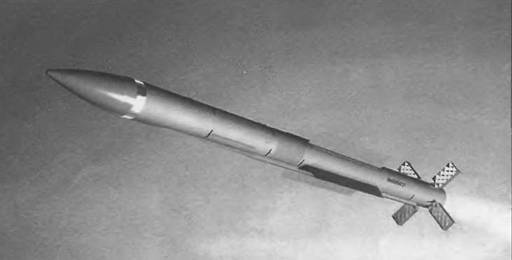

Ракета РВВ-АЕ
