Норвежская противокорабельная ракета «Пингвин»

В начале 1970-х гг. в Норвегии была разработана противокорабельная ракета ближнего действия «Пингвин». Ракета создавалась для действия в прибрежных шхерных районах.

Ракета «Пингвин» имеет 3 модификации. Модификации Мк.1 и Мк.2 предназначаются для вооружения надводных кораблей и частей береговой обороны. Они были приняты на вооружение соответственно в 1972 и в 1975 г. Модификация Мк.З, предназначенная для вооружения самолетов и вертолетов, была принята на вооружение в 1987 г.

Ракета «Пингвин» Мк.З имеет аэродинамическую схему «утка» и модульную конструкцию В носовом отсеке расположены: автономная помехозащищенная инфракрасная головка самонаведения, радиовысотомер, автопилот и сервоприводы навигационной системы управления, платформа инерциальной навигационной системы в карданном подвесе с одной степенью свободы – по крену, бортовой компьютер и источник питания. В центральном отсеке размещается боевая часть и контактный взрыватель замедленного действия. В хвостовом отсеке находится 1-камерный твердотопливный двигатель и предохранительно-исполнительный механизм На поверхности отсека крепится крестообразное крыло с элеронами.

Полная длина ракеты Мк.З составляет 3,2 м диаметр корпуса 280 мм, размах крыла 1,0 м. Стартовый вес ракеты 350 кг. Вес кумулятивно-фугасной боевой части 120 кг. Дальность стрельбы от 5 до 40 км. Максимальная скорость полета 290 м/с.

Диапазон высот пуска ракеты «Пингвин» Мк.З составляет 45-9000 м, скорость полета 0,7 М. Допустимая перегрузка при маневрировании 10 д. Если самолет-носитель F-16 имеет 4 ракеты, его потолок ограничен высотой 12 км, а скорость полета не должна превышать 1,2 М. В зависимости от расположения цели, противокорабельная ракета Мк 3 может по заданной программе изменять направление полета в предел* 90°. После пуска ракета снижается до заранее выбранной и контролируемой высоты маршевого попета, в течение которого наведение на цепь осуществляется с помощью инерциальной навигационной системы. По достижении запрограммированной дальности до цели ракета переходит на малую или предельно малую высоту. Затем после включения головки самонаведения для улучшения поиска и захвата цели высота полета снова увеличивается.

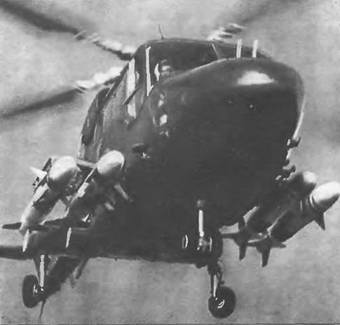

Противокорабельные ракеты «Си Скьюа» на вертолете «Пинке»

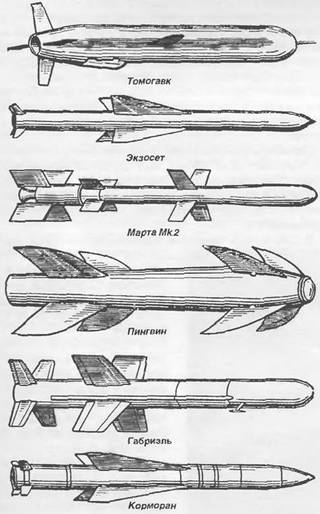

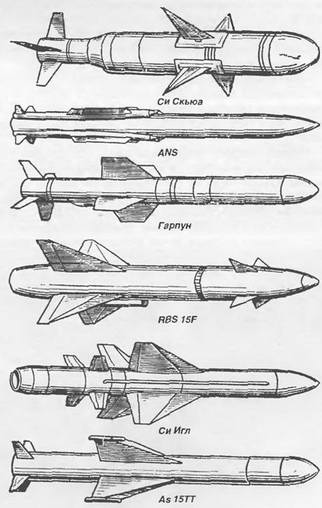

Общие виды некоторых типов зарубежных ПКР
