Французская противокорабельная ракета «Экзосет»

(«Летающая рыба»), подобно «Гарпуну», была создана в четырех вариантах: ММ-38 для вооружения надводных кораблей, SM-39 для подводных лодок, АМ-39 для самолетов и ММ-40 для береговой обороны.

Все варианты ракеты «Экзосет» имеют нормальную аэродинамическую схему с крестообразным крылом в средней части корпуса и такими же рулями управления на поверхности хвостового отсека.

Авиационная ракета АМ-39 имеет полную длину 4,7 м, диаметр корпуса 350 мм и размах крыла 1,1м. Стартовый вес ракеты 660 кг. Вес осколочно-фугасной боевой части 150 кг.

Все варианты ракеты «Экзосет» оснащены активной радиолокационной импульсной головкой самонаведения с горизонтальной стабилизацией диаграммы направленности. Вес головки самонаведения 30 кг. Она работает на частоте 8-10 ГГц и способна обнаруживать корабль типа фрегат с эффективной поверхностью рассеяния около 100 м на дальности до 24 км. Антенна осуществляет поиск цели в секторе ±16° по азимуту и ±10° по углу места.

Осколочно-фугасная боевая часть с большим количеством осколков, унифицированная для всех вариантов ракеты «Экзосет», имеет контактный и неконтактный взрыватели. Наибольшая эффективность боевой части достигается при углах встречи с целью около 70°.

Маршевый твердотопливный двигатель выполнен из алюминиевого сплава. Он имеет внутреннее теплозащитное покрытие. Время работы двигателя – около 110 с. Шашка звездообразная, торцевого горения. Запуск двигателя производится с помощью пирозарядов Стартовый двигатель тоже твердотопливный, отличается от маршевого меньшим весом Время работы стартового двигателя 2 с.

Максимальная скорость ракеты около 1100 км/ч (т е ракета дозвуковая) Дальность стрельбы максимальная 50 км при пуске с высоты 300 м и 70 км при пуске с высоты 10 км. Минимальная высота пуска 50 м.

Горизонтальный полет на маршевом участке осуществляется по командам автономной инерциальной системы и радиовысотомера На дистанции 12-15 км от расчетного места цели ракета снижается до 7 м. После включения головки самонаведения в течение двух секунд выполняются обнаружение, захват цели и переход на ее автоматическое сопровождение Если противник применяет средства радиоэлектронной борьбы, то головка самонаведения может переключаться на режим самонаведения на помеху. В случае пролета над малоразмерной целью, боевая часть подрывается от неконтактного взрывателя.

Корабельный вариант ракеты «Экзосет» ММ-38 был принят на вооружение в 1971 г., авиационный АМ-39 – в 1979 г Ракетой АМ-39 вооружались патрульные самолеты «Атлантик», «Нимрод», вертолеты «Супер Фрелон», «Си Кинг» и другие машины

Первое боевое применение ракета «Экзосет» имела 4 мая 1982 г. в ходе войны за Фолклендские острова. В этот день аргентинский патрульный самолет «Нептун» на расстоянии около 200 км обнаружил соединения английских кораблей. С авиабазы Рио-Гранде, расположенной на расстоянии около 850 км, поднялись 5 штурмовиков «Супер Этандар». Из них только 2 имели по одной противокорабельной ракете «Экзосет» под правой консолью, а под левой – сбрасываемый топливный бак емкостью 1100 л. Один самолет с таким же вооружением был резервным, два других несли только топливные баки, выполняя функции заправщиков Штурмовики шли на высоте 50 м над уровнем моря. В 46 км от кораблей летчики увеличили высоту до 150 м, произвели кратковременное, на 30 с, включение бортовых РЛС. На экранах индикаторов высветились отметки двух целей: эсминца УРО «Шеффилд» и фрегата «Плимут». Угол между направлениями на них составлял 40°.

* Выучку ливийский моряков автор лично наблюдал в 1989 г. в Одесском порту Ливииский ракетный катер должен был отойти от причала. Играл оркестр, выстроилось высокое морское начальство Ливийцы отдали носовой канат, да забыли о кормовом. Минут 15 корабль дергался у причала, пока наши портовые работники не обрубили топором канат

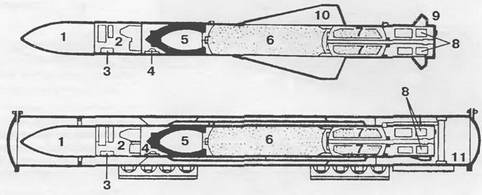

Противокорабельная VP «Экзосет» АМ-39, разработанная на базе VP ММ-39 класса «корабль- корабль»: 1 – головка самонаведения; 2 – блоки вычислительного устройства и инерциальной платформы; 3 -передатчик радиолокационного высотомера; 4 – приемник радиолокационного высотомера; 5 – боевая часть; 6 – маршевый РДТТ 7 – стартовый ускоритель; 8 – привод аэродинамического руля; 9 – руль, 10 -консоль крыла; 11 – контейнер

После ввода данных целеуказания по каждой цели с дистанции 37 км был выполнен пуск двух ракет «Экзосет». В момент пуска бортовые системы предупреждения информировали летчиков о подсвете самолетов радиолокационной станцией фрегата «Плимут». Поисковая РЛС «Шеффилда» была выключена, чтобы не создавать помех спутниковой системе связи «Скайнет», через которую велись переговоры с Лондоном. Самолеты тотчас же вышли из зоны действия ЗРК «Си Дарт», которыми были вооружены английские эсминцы типа «Шеффилд».

Активная радиолокационная головка самонаведения одной из ракет захватила «Шеффилд» на дистанции 12- 16 км, высота ее полета снизилась до 2-3 м. Визуально ракету заметили лишь за 6 с до попадания в корабль. Ракета пробила борт на 1,8 м выше ватерлинии, но внутри корпуса не взорвалась – не сработал контактный взрыватель замедленного действия. От остатков ракетного топлива загорелись электрические кабели и краска. Отсек быстро наполнился ядовитым дымом, создалась реальная угроза взрыва ракет и артиллерийского боезапаса. После пяти часов безрезультатной борьбы с пожаром экипаж покинул корабль.

Вторую ракету с фрегата «Плимут» обнаружили заблаговременно – за 40 с. Завесой из дипольных отражателей были созданы пассивные помехи, которые увели ракету в ложном направлении.

Самым крупным кораблем, потопленным управляемой ракетой после 1945 г., оказался британский авиатранспорт «Атлантик Конвейер», переоборудованный перед войной из гражданского контейнеровоза.

25 мая пара самолетов «Супер Этандар» вылетела с авиабазы в Рио-Гранде и взяла курс на северо-восток, затем довернула на восток, произвела дозаправку топливом от самолета С-130 и, следуя в южном, а затем в западном направлении, вышла в район маневрирования авианосного соединения на высоте 30 м со стороны, с которой меньше всего ждали нападения. Наведение на цель производилось с самолетов С-130

На дальности 80 км от предполагаемого местонахождения соединения аргентинские летчики обнаружили авианосец «Гермес» в окружении других кораблей. Осуществив пуск ракеты с дистанции 48 км от цели, самолеты сразу же ушил в сторону континента на предельно малой высоте. В это время англичане с кораблей и поднятых в воздух вертолетов выставили помехи – дипольные отражатели. Дезориентированные помехами ракеты захватили находившийся в 6 км от авианосца «Атлантик Конвейер» и потопили его вместе с находившимися на борту 15 вертолетами «Уэссекс» и «Чинук».

30 мая самолет «Супер Этандар» выпустил 2 ракеты «Экзосет» по английскому авианосцу «Инвинсибл». Корабли охранения и вертолеты поставили завесы в виде облаков из дипольных отражателей, в результате чего обе ракеты сбились с курса и упали в море.

17 мая 1987 г иракский истребитель «Мираж» выпустил 2 ракеты «Экзосет» по американскому фрегату «Старк». Обе ракеты попали в борт фрегата, но взорвалась только одна. Тем не менее фрегат был тяжело поврежден. Американские эксперты отметили, что будь это в штормовой Атлантике, а не в штиль в Персидском заливе, то фрегат неминуемо бы затонул. Любопытно, что в этот период США флиртовали с Ираком, поэтому оставили инцидент без последствий, приняв иракскую версию об ошибке пилота.
