Американские ракеты типа «Мейверик»

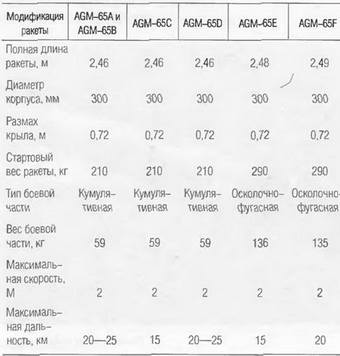

В 70-80-х годах в США было создано шесть вариантов ракет «Мейверик» с различными ГСН, в том числе AGM-65A, AGM-65B с телевизионными; AGM-65C с лазерной; AGM-65D с тепловизионной; AGM-65E с лазерной; AGM-65F с тепловизионной. Все варианты ракеты «Мейверик» имеют одинаковую нормальную самолетную аэродинамическую схему.

Ракеты AGM-65A и AGM- 65В отличаются друг от друга тем, что на первой установлена телевизионная ГСН с углом зрения 5°, а на второй – 2,5°. Уменьшение угла зрения ГСН дает возможность обнаруживать цель и производить ее захват на большем расстоянии.

Ракета «Мейверик» AGM- 65С оснащена лазерной полуактивной ГСН.

Ракета «Мейверик» AGM- 65D оснащена тепловизионной ГСН. При ее создании преследовалась цель – преодолеть упомянутые выше ограничения. Считается, что

эта ракета может применяться как днем так и ночью в простых и сложных метеоусловиях при наличии дымов и пыли над полем боя. Кроме того, при прочих равных условиях ее ГСН может захватить цель на дальности 9-12 км, т. е. почти в два раза большей, чем телевизионные головки УР AGM-65A и AGM-65B, а в зимнее время возможность ее применения снижается лишь на 10-12%, а не на 70%.

Ракета типа «Норд» AS-30AL

Ракета «Мейверик» AGM-65E разработана по заказу командования Корпуса морской пехоты США. В ней применена лазерная ГСН, разработанная фирмой «Рокуэлл» для ПТУР «Хеллфайр». Она может работать только при условии подсветки цели с земли или воздуха (кодированным сигналом). При полете самолета в район расположения цели, ГСН осуществляет поиск отраженного от нее лазерного луча. При обнаружении сигнала (на дальности 18 км) головка захватывает цель и отслеживает ее без участия экипажа. Дальность пуска ракеты при этом не зависит от размеров цели и определяется только мощностью отраженного от нее сигнала.

Управляемая ракета AGM-65E может применяться на самолете без какого-либо его переоборудования. Однако по сравнению с ракетами, оснащенными телевизионными и тепловизионными ГСИ, при которых на прицельном индикаторе наблюдается реальное изображение цели, в этом варианте на нем высвечиваются только символы.

Ракета «Меиверик» AGM-65F с тепловизионной ГСН разработана по заказу командования ВМС для применения по морским целям. Она отличается от ракеты AGM-65D тем, что ее ГСН оптимизирована для поражения наиболее уязвимых точек корабля. Большая тепловая контрастность корабля на поверхности воды позволила увеличить дальность захвата цели, благодаря чему можно производить пуск ракеты с дальности свыше 9 км.

Варианты ракеты «Мейверик» были приняты на вооружение с 1970 по 1982 г. Ими оснащены самолеты F-4, F-5, F-16, F-111, А-7, А-10 и др.

К 1993 г. американская фирма «Хьюз» разработала новую модификацию YP «Мейверик» AGM-65 класса «воздух-земля», получившую условное название «Лонг- хорн». Ракета оснащена усовершенствованным двигателем, обеспечивающим максимальную дальность стрельбы до 70 км, приемником спутниковой навигационной системы НАВСТАР, инерциальной системой и радиолокационной головкой миллиметрового диапазона.
