В-24 «ЛИБЕРЕЙТОР»

САМОЛЕТЫ ВТОРОЙ МИРОВОЙ ВОЙНЫ

После публикации в нашем журнале материалов о тяжелом дальнем бомбардировщике Пе-8 редакция получило немало писем с просьбой рассказать о его ближайших зарубежных аналогах – американских бомбардировщиках В-17 и В-24

Самолет В-17 был подробно описан в приложении к журналу«Авиация и космонавтика» – специальном выпуске альманаха «КРЫЛЬЯ – дайджест» Ne 16.

Сегодня же мы расскажем о В-24 – самом массовом четырехмоторном бомбардировщике Второй мировой войны, выпущенном в количестве около 18500 экземпляров По этому показателю В-24 значительно превзошел даже более известный широкой читательской аудитории самолет В-17 «Летающая крепость» (,построено 12700 самолетов).

В июне 1938 г. Объединенный совет армии и флота США сделал заключение о том, что стране необхбдим новый тяжелый бомбардировщик и разведчик с дальностью полета большей, чем у только что принятого на вооружение Боинга В-17 «Флайинг фортресс».

В январе 1939 г. начальник штаба Авиационного корпуса армии генерал Эрнолд предложил фирме «Консолидейтед эркрафт корпорейшн» начать работы по новому самолету.

Проект получил название «модель 32». Работами руководил главный конструктор А. Лэдден. Фюзеляж сделали достаточно высоким, чтобы разместить большое количество бомб. Бомбы подвешивались вертикально в двух отсеках: переднем и заднем. Предусматривалась бомбовая нагрузка в 3630 кг – четыре бомбы по 908 кг, или восемь по 454 кг, или 12 по 227 кг или 20 по 45 кг. Продольная балка фюзеляжа служила также мостиком через бомбоотсек. Последний не имел традиционных створок. Створки сворачивались как металлические шторы, не создавая в открытом положении дополнительного аэродинамического сопротивления. Для улучшения маневренности на земле и сокращения пробега на самолете установили трехколесное шасси с носовым колесом вместо привычного костыльного колесика. При этом основные стойки не убирались в мотогондолы, как у других бомбардировщиков, а складывались вбок, укладывая колеса плашмя в крыло, как у истребителя.

Вооружение по проекту состояло из пяти пулеметов калибра 7,62 мм. Один стоял впереди, остальные – в люках сверху, снизу и с боков, а также в хвостовом блистере. Но главным отличием нового бомбардировщика являлось так называемое «крыло Дэвиса».

Это крыло придумал молодой инженер Д.Дэвис в 1938 г. Когда его впервые попробовали в аэродинамической трубе, решили, что приборы вышли из строя – так высоко была его эффективность. «Крыло Дэвиса» впервые установили на опытную летающую лодку «модель 31» в 1939 г. Выглядевший громоздким и неуклюжим, самолет отлично летал, но на вооружение его все- таки не приняли.

Конструкцию крыла летающей лодки практически полностью заимствовали для нового бомбардировщика. В сочетании с закрылками Фаулера оно доло возможность нести ту же нагрузку, что и В-17, но при большей скорости и дальности. В крыле располагались главные интегральные бензобаки. Отсеки должны были герметизироваться пастой «дюпрен» и заполняться бензином. Это дало существенную экономию веса. От «модели 31» взяли также двухкилевое оперение. Самолет должен был оснащаться четырьмя двухрядными звездообразными моторами Пратт-Уитни R-1830 «Туин Уосп» по 1200 л.с.

30 марта 1939 г. корпорация получила контракт на постройку опытного образца машины, официально названной ХВ-24. Через месяц конгресс США, учитывая обострение обстановки в Европе, проголосовал за увеличение Авиационного корпуса до 6000 самолетов. Это привело к заказу еще семи YB-24 для войсковых испытаний. А уже к августу «Консолидейтед» получила еще контракт на 38 серийных В-24А.

Главный конструктор Айзек Лэдден

Выкатка первого опытного самолета ХВ-24

ХВ-24 в полете

Опытный ХВ-24 выкатили из цеха в Сан-Диего через 8 месяцев и 28 дней после выдачи заказа, на сутки раньше срока. 29 декабря 1939 г. У. Уэтли, шеф пилот «Консолидейтед», поднял самолет в воздух со взлетной полосы аэродрома Линдберг-филд. Реальный ХВ-24 несколько отличался от проекта «модели 32». В частности, стрелковое вооружение состояло уже из крупнокалиберных 12,7-мм пулеметов на шкворневых установках в носу, в бортовых окнах и в хвосте.

В ходе летных испытаний машина летала то с экипажем из испытателей «Консолидейтед», то с военными летчиками. Уже первые полеты показали, что «крыло Дэвиса» дает самолету определенные преимущества, особенно в отношении дальности. С полной бомбовой нагрузкой ХВ-24 имел дальность на 320 км большую, чем В-17С. С дополнительными бензобаками разница достигала 950 км. Новый бомбардировщик фирмы Консолидейтед спокойно покрывал расстояние, которое для В-17 считалось предельным. При этом он еще мог нести половину своего обычного бомбового груза, в то время как «Летающая крепость» брала на борт только горючее! Обратив на это внимание, правительства Англии и Франции также начали внимательно приглядываться к перспективному самолету.

Объявление войны Германии в сентябре 1939 г. вынудило Францию заказать сразу 60 машин и начать переговоры еще о 120. Эти бомбардировщики получили экспортное обозначение LB-30MF. Вслед за французами англичане тоже выбрали новый самолет Консолидейтед.

По английской традиции каждый тип военного самолета получает имя. Британское министерство авиации спросило президента корпорации Консолидейтед Р.Флита (кстати, бывшего летчика) о его мыслях но этот счет. Он телеграфировал в Лондон – «Либерейтор», что по-английски означает «освободитель». Это имя и закрепилось за машиной, причем не только в Англии, но и в США.

Интересно отметить тот факт, что французский и британский контракты поступили еще до того, как Авиационный корпус заказал серийные машины для себя. Правда, когда Франция в июне 1940 г. капитулировала, Консолидейтед не успела поставить ей ни одного бомбардировщика. Все французские заказы росчерком пера генерала де Голля перешли к англичанам

Опытный ХВ-24 был официально принят Авиационным корпусом 13 августа 1940 г. Перед этим в машину внесли несколько важных изменений. Моторы R-1830-33 по 1200 л.с. заменили на R-1830-41 той же максимальной мощности, но с турбонагнетателями Дженерал Электрик В-2 (R-1830-33 комплектовались двухскоростными приводными нагнетателями). Турбонаддув двигателей улучшил их высотные характеристики. Военные также заставили конструкторов Консолидейтед отказаться от интегральных баков, заменив их обычными съемными, но со слоем протектора, затягивающего пулевые пробоины.

Одновременно увеличили размах стабилизатора, немного переделали мотогондолы и ввели в управление двигателями устройство, позволявшее выдавать не менее 60% мощности даже при полностью не работающем секторе газа у пилотов (на случай боевых повреждений). Все эти переделки подняли полный вес самолета с 17250 кг до 18610 кг – более чем на тонну. Доработанный самолет получил обозначение ХВ-24В. Первый его полет в новом облике имел место 1 февраля 1941 г. Позднее проблемы с надежностью моторов R-1830-41 вынудили перейти к использованию R-1830-43 той же мощности.

Пока ХВ-24 В испытывался, началась работа над семью YB-24 для войсковых испытаний. Те изменения, что внесли в ХВ-24В, внедрили на первом YB- 24 еще до того, как он покинул заводской цех. Когда к англичанам перешли французские заказы (включавшие в это время шесть бомбардировщиков LB-30А, двенадцать LB-30B и 139 разведчиков-бомбардировщиков RLB-30), руководство фирмы Консолидейтед, стремясь выполнить их побыстрее, запросило у командования Авиационного корпуса разрешение сдать британским ВВС шесть YB-24 (как LB-30A) и 12 серийных В-24А (как LB-30B). Такое разрешение было получено и машины отправили заказчику. В королевских ВВС их обозначили «Либерейтор» I Седьмой (и последний) YB-24, переименованный просто в В-24, был готов в январе 1941 г. и в мае прошел военную приемку.

YB-24 установочной серии

Один из шести LB-30A

Для того, чтобы обеспечить Авиационный корпус нужным количеством «Либерейторов», американское правительство в начале 1941 г. создало специальную программу по выпуску этих самолетов. В соответствии с ней Консолидейтед начала оборудовать новый завод в Форт-Уорте, в Техасе. Фирма Дуглас открыла завод в Талсе (Оклахома), который должен был поставлять другим предприятиям отдельные узлы самолета.

Третьим участником программы стала компания Форд, обязавшаяся поставлять узлы и детали в Талсу и Форт- Уорт. В октябре 1941 г. планы изменили и Форд получила самостоятельный заказ на сборку бомбардировщиков.

В январе 1942 г. в программу включили четвертого участника. Американская фирма Норт Америкэн получила приглашение также заняться выпуском «Либерейторов». Она создала для этой цели предприятие в Далласе. В это время расчитывали, что В-24 будут собирать Консолидейтед в Сан-Диего, Форд в Уиллоу-Ран и Норт Америкэн в Далласе. Узлы для этих заводов будут поставляться из Форт-Уорта и Талсы. Но Форт-Уорт постепенно превратился в предприятие с полным циклом. С января 1943 г. там также стали вести сборку самолетов.

Такая сложная схема производства вызвала и довольно сложную систему обозначений модификаций серийных бомбардировщиков.

Первым серийным вариантом «Либерейтора», выпущенным в Сан-Диего, фактически стал экспортный самолет. Шесть LB-30A (YB-24), были заказаны первоначально Францией, а затем перешли к англичанам. Представители королевских ВВС приняли их в декабре 1940 г.

Самолеты сдавались английским экипажам в Монреале, в Канаде. Они были практически идентичны ХВ-24 за исключением вооружения. Максимальная скорость у них составляла 451 км/ ч, практический потолок 8230 м. Хотя самолет нес шесть 7,69-мм пулеметов (в носу, бортовых люках и хвосте), специалисты британских ВВС сочли, что для боевых действий он не пригоден. Все шесть машин решили использовать как транспортные. Все вооружение с них сняли и несколько улучшили условия для экипажа и пассажиров: ввели обогрев кабины, смонтировали кислородные приборы в салоне, а также поставили антиобледенители.

Первый LB-30A с 24 марта 1941 г. начал работать на линии Монреаль- Престуик. Затем к нему присоединились другие. В августе произошли подряд две катастрофы, погибли в общей сложности 44 человека. Первая машина 10 августа врезалась на взлете в склон холма. Четыре дня спустя то же самое произошло с другой. Техника была не виновата – просто площадка не подходила для столь больших самолетов. Оставшиеся четыре машины передали авиакомпании ВОАС, где они долго и успешно летали.

Следующими сошли со сборочной линии 20 LB-30B На самом деле это были В-24А, переданные из состава заказа Авиационного корпуса англичанам. Все эти самолеты тоже шли через Монреаль. LB-30B получили в Великобритании обозначение «Либерейтор» I. Они несли стандартное для английских ВВС вооружение, состоящее из шести 7,69-мм пулеметов: два в хвосте, один в носу, по одному в обеих бортовых точках и один в люке снизу. Большую часть этих самолетов переделали в охотники за подводными лодками. Под передней частью фюзеляжа разместили контейнер с 20-мм пушками, поставили на машины РЛС, антенны которых смонтировали в носу и на крыльях, предусмотрели подвеску в бомбоотсеке глубинных бомб. Такие самолеты получила 120-я эскадрилья Берегового командования. Они вели поиск подводных лодок в Атлантике. К лету 1941 г все 20 «Либерейторов» I находились в строю.

"Либерейтор" II из состава 159-й эскадрилья британских ВВС на Ближнем Востоке

Британский "Либерейтор" II с противолодочным локатором (см. также рисунок на обложке)

Единственный YB-24 сошел со сборочной линии вслед за LB-30B Он был идентичен LB-30A, но нес пулеметы другого калибра: в США предпочитали менее скорострельные, но более мощные 12,7-мм «Кольт-Браунинги». Этот самолет сдали в мае 1941 г.

Летом того же годо американские военные приняли восемь В-24А. Почти все их использовали токже, как первые самолеты в английских ВВС – для транспортных цепей (в основном для полетов через Атлантику) Два В-24А в сентябре 1941 г. доставили в Москву американскую делегацию во главе с А. Гарриманом. Две машины превратили в дальние фоторазведчики. Они должны были тайно отснять японские базы на островах Трук, Ялуит и Понопэ в Тихом океане. Но эти шпионские рейды не состоялись – японцы не оставили для этого времени. Только один В-24А успел прибыть на передовой аэродром Хикам-филд, где и был накрыт японскими бомбами в первый же день войны. Второй самолет вернули в транспортную авиацию. Там он налетал более 10 ООО часов, после чего пошел на слом.

Поставлявшийся в Великобританию «Либерейтор» II, стал первым вариантом с удлиненной носовой частью. Нос удлинили примерно на 0,9 м. Причина этого кажется не очень логичной – просто президенту корпорации Р, Флиту самолет показался недостаточно изящным. Он заставил конструкторов врезать еще одну секцию перед пилотской кабиной. Значение этого шага выявилось значительно позже, когда дополнительный обьем начали заполнять все новым и новым оборудованием.

«Либерейтор» II стал также первой модификацией, оснащенной механизированными турелями. Англичане смонтировали на них по две турели фирмы «Боултон-Пол», с четырьмя 7,69-мм пулеметами каждая. Одна стояла в кормовой оконечности фюзеляжа, а другая наверху. Гидропривод значительно облегчил роботу стрелков на больших скоростях полета. В дополнение к этому машины несли спаренные 7,69-мм пулеметы в бортовых установках и одиночный – в нижней люковой. В общей сложности самолет нес 14 пулеметов. Все бензобаки и основные топливные магистрали были протектированы. Вместо винтов «Гамильтон стандард» с гидравлическим управлением, характерных для всех других модификаций «Либерейтора», бомбардировщик оснастили пропеллерами «Кэртис электрик» с электроуправлением. Внешне они отличались массивными вытянутыми втулками.

Первый «Либерейтор» II предъявили приемке 2 июня 1941 г. Но во время испытательного полета выпавший бол г заклинил рули высоты Произошла катастрофа. Самолет упал в бухту Сан- Диего Все находившиеся на борту погибли, включая шеф-пилота Консолидейтед У. Уэтли. Определение причин катастрофы заняло два месяца, поэтому следующие машины начали сдавать англичанам только в августе 1941 г

Первый из прибывших в Великобританию самолетов этого типа стал персональной машиной премьер-министра У. Черчилля. На борту появилось имя «Коммандо». Именно на нем Черчилль в первый раз прилетал в Москву. В 1944 г. машина получила одно- килевое оперение. Этот самолет разбился на Азорских островах в марте 1945 г. Черчилля на борту не было – к этому времени у него уже имелся новенький Авро «Йорк».

«Либерейторами» II англичане вооружили две эскадрильи в Бомбардировочном, и три – в Береговом командовании. Бомбардировщики ввели в бой сначоло на Ближнем Востоке, а затем в Бирме Позднее самолеты этого типа разоружили и использовали как транспортные. Часть из них передали авиакомпаниям ВОАС, «Куантас» и «Саузерн кросс сервис» (две последние работали на Тихоокеанском театре).

Сразу после удара по Перл-Харбору ВВС армии США (так стал именоваться Авиационный корпус с июня 1941 г.), остро нуждавшиеся в самолетах, реквизировали 75 «Либерейторов» II, еще находившиеся на заводе в Сан- Диего в разной степени готовности. Эти машины внесли в списки американской военной авиации как LB-30. Они сохранили английский камуфляж и даже английские войсковые номера в хвостовой части фюзеляжа. Американские опознавательные знаки просто нанесли поверх английских. При этом наплевали на инструкцию по правилам их размещения. Дело в том, что англичане наносили свои трехцветные круги на обеих консолях крыла сверху и снизу, а американцы свои сине-белые звезды – на левом крыле сверху и правом – снизу. Поскольку две позиции все равно пришлось бы закрашивать, на них тоже нарисовали американские опознавательные знаки.

46 самолетов реально использовались американцами, шесть разбили в авариях в период освоения (примерно за полтора месяца), а 23 все-таки отправили в Англию LB-30, использовавшиеся в качестве бомбардировщиков, оснащались верхней турелью Мартин А-3 с парой 12,7- мм пулеметов. Крупнокалиберные пулеметы стояли также в носу, нижнем люке и по бортам. Еще пара монтировалась в кормовой оконечности.

15 бомбардировщиков в январе 1942 г. отправили на Яву для усиления 19-й бомбардировочной группы (полка). 16 января 1942 г. LB-30 совершили первый боевой вылет. Три «Либерейтора» вместе с парой В-17 днем бомбили Кандари на острове Целебес. Налет был успешным, американцы потерь не имели. На следующий день целью стал аэродром Лангоан. Вылетели в том же составе. Бомбы сбросили удачно, но, следуя к назначенному месту посадки, два LB-30 отбились от группы и заблудились. Один самолет вынужденно сел на островке у южного побережья Борнео. Лишь через восемь дней его экипаж нашла летающая лодка. Второй исчез бесследно.

На Индо-Бирманском театре LB-30 дебютировал 2 апреля 1942 г. Один «Либерейтор» вместе с двумя В-17 атаковал вражеские суда у Андаманских островов.

Еще 17 LB-30 оснастили радиолокаторами канадского производства и включили в состав 6-й авиагруппы, охранявшей Панамский канал. Их использовали для поиска подводных лодок. Три самолета перегнали на Аляску для 28-й смешанной группы. Эти машины приняли участие в борьбе с судоходством японцев.

Те LB-30, что не стали эксплуатировать, как бомбардировщики, служили в транспортной авиации. Их полностью разоружили, заменив остекление носовой части и хвостовую стрелковую точку непрозрачными обтекателями. Такие машины работали на трассах через Атлантику и на Тихом океане. Последние семь уцелевших LB-30 в мае 1944 г. передали авиакомпании «Консейруэй». Там они пережили конец войны.

Всего выпустили 139 «Либерейторов» II. Один дополнительный самолет собрали на замену разбитого головного.

В декабре 1941 г. «Консолидейтед» поставила американским ВВС девять В-24С. Последний из них выкатили из цеха в феврале 1942 г. Фактически это была установочная серия перед началом массового производства. В В-24С внесли ряд изменений, продиктованных опытом войны в Европе. В частности, бензобаки протектировались, также как и на машинах для Англии. Самолеты оснащались двигателями R-1830-41 с турбоноддувом. Машина несла турель Мартин А-3 сверху (сразу за пилотской кабиной) и турель Консолидейтед А-6 (тоже механизированную) в хвосте. В обеих стояли по два крупнокалиберных пулемета. Одиночные 12,7-мм пулеметы монтировались в носу и в люковой установке (последнюю немного сдвинули вперед по сравнению с LB-30).

Башня Мартин А-3

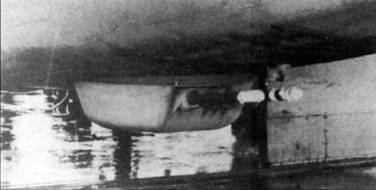

Подфюзеляжная башня Бендикс

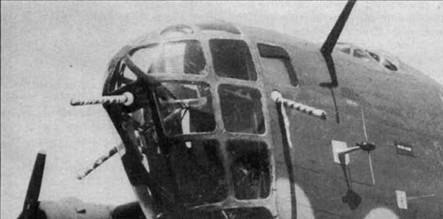

Дополнительные пулеметы в носовой части B-24D

B-24D

Для новых двигателей спроектировали новые мотогондолы овального сечения. По бокам у них располагались воздухозаборники турбонагнетателя и интеркулера (промежуточного охладителя). Ни один В-24С не попал на фронт, все их использовали для розничных испытаний и подготовки экипажей.

Первой массовой модификацией «Либерейтора» стал B-24D. Ранние B-24D почти не отличались от В-24С. Первую серию этих машин сдали военным в конце января – начале февраля 1942 г.

На B-24D моторы R-1830-41 заменили на R-1830-43 той же мощности с винтами «Гамильтон стандард» Турели Мартин А-3 и Консолидейтед А-6 сохранились, также как и огневая точка в носу. Но с 77-го серийного самолета старую люковую установку заменили дистанционно управляемой турелью «Бендикс» с парой 12,7-мм пулеметов. Аналогичная по конструкции с турелью для В-17Е, механизированная турель «Бендикс» могла в походном положении втягиваться в фюзеляж. Стрелок прицеливался через перископ. Через некоторое время выяснилось, что стрелки очень быстро устают при работе с этой установкой. С 288-го В- 24D вернулись опять к одиночному пулемету в люке, наводимому вручную. Проем от турели «Бендикс» зашили металлическим листом наглухо.

С самолета 42-41164 подфюзеляжная турель появилась вновь. Теперь это была шаровая турель «Сперри» со стрелком внутри и двумя 12,7-мм пулеметами. Турель было идентична той, что стояла на поздних В-17Е. Она выпускалась при необходимости, а в походном положении полностью убиралась в фюзеляж. Стволы пулеметов могли вращаться но 360 градусов и опускались на 90 градусов, простреливая всю нижнюю полусферу. Преимуществом установки турели «Сперри» на «Либерейторе» являлось то, что при заклинении в выпущенном положении она из-за большего просвета от грунта не создавала опасности ни для самолета, ни для стрелка на посадке.

Позднее на серийных B-24D добавили еще два 12,7-мм пулемета в шаровых гнездах в носовой части фюзеляжа.

Всего через пять месяцев после начала выпуска B-24D на заводе в Сан- Диего, в мае 1942 г., их начал делать новый завод «Консолидейтед» в Форт- Уорте. Там собрали 303 самолета этого типа. Все они отличались отсутствием подфюзеляжной турели, но все остальные усовершенствования в области вооружения и оборудования, включая внедрение трех носовых пулеметов, появлялись там своевременно. В июле того же года к сборке B-24D подключился завод фирмы «Дуглас» в Талсе. Но это предприятие выпустило всего 10 машин данной модификации.

(Продолжение следует)
