НА ПУТИ К ТУ-2

В январе 1936 года заместитель начальника ЦАГИ А.Н.Туполев был назначен первым заместителем начальника и Главным инженером ГУАП при НКТП, оставаясь при этом в должности Главного конструктора и непосредственного руководителя по опытному самолетостроению в ЦАГИ. 1 июля Завод опытных конструкций ЦАГИ и КБ. руководимое А.Н.Туполевым, были выделены из состава ЦАГИ и образовали завод №156 в системе НКТП. Теперь А.Н. Туполев, занимаясь общими проблемами развития отечественной авиационной промышленности, одновременно продолжал руководить работой коллектива КБ и завода №156 над целым рядом проектов новых самолетов.

В новом качестве Туполеву довелось проработать недолго. 21 октября 1937 года А.Н.Туполев, арестовывается органами НКВД. Липовое дело о "русско-фашистской партии", родившееся в изощренных умах теоретиков с Лубянки, должно было стать как бы логическим продолжением дела о "фашистском заговоре" верхушки командования РККА. Вместе с А.Н.Туполевым, в руководителях "партии" оказался В.М. Петляков, всего по делу Туполева проходило более 20 человек. Некоторые из них, в основном номенклатурные функционеры, были расстреляны в первые месяцы следствия (директор ЦАГИ Н.М.Харламов, начальник 8-го отдела ЦАГИ В.И.Чекалов, замначальника отдела подготовки кадров ЦАГИ Е.М.Фурманов, начальник отдела 1-го Главного управления Наркомата оборонной промышленности А.М.Метло, директора заводов №№24 и 26 И.Э.Марьямов и Г.Н.Королев и др.), Туполеву и Пет-лякову жизнь была сохранена. У руководства НКВД на них и на некоторых других авиационных конструкторов были свои виды на перспективу.

Во второй половине 30-х годов военно-политическая обстановка в мире резко обострилась: в Европе набирала силу нацистская Германия, шла гражданская война в Испании, в которой совершенно открыто участвовали Германия и Италия на стороне генерала Франко и тайно - СССР на стороне республиканцев; в Азии Япония приступила к осуществлению своих захватнических планов. Налицо было постепенное скатывание мира к новой Мировой войне. В свете разворачивающихся событий, в СССР был принят комплекс мер по техническому перевооружению РККА. Была создана сеть новых специальных закрытых конструкторских бюро под эгидой НКВД. В эти КБ направлялись арестованные специалисты различных отраслей оборонной промышленности. Эти КБ были объедены в Особое .Техническое Бюро при НКВД (ОТБ НКВД). Была создана специализированная авиационная группа, сформированная в основном на базе арестованных специалистов завода №156. Техническое руководство группой должен был осуществлять А.Н.Туполев, при непосредственном организационном подчинении старшим офицерам НКВД. Конструктора,занимавшиеся авиационной тематикой в ОТБ НКВД были объединены в Специальный технический отдел ("СТО"), после перевода на завод № 156, который получает внутризаводское обозначение Отдел №29 (с октября 1940 года, после реорганизации, ЦКБ-29). За каждой из конструкторских групп заключенных авиаспециалистов закрепляется цифровое обозначение, образованное на базе абравиатуры "СТО", которое в дальнейшем переходит и на те проекты самолетов, которые эти группы проектировали:

- "100" - проект двухмоторного высотного истребителя "ВИ" ("ВИ-100") В.М.Петлякова;

- "101" - проект одномоторного высотного истребителя Д.Л.Томашевича "ВИ-1" М-107;

- "102" - проект двухмоторного дальнего высотного бомбардировщика "ДВБ-102" 2М-120 ТК-2 В.М.Мясищева;

- "103" - проект фронтового пикирующего бомбардировщика "ФБ" А.Н. Туполева.

О начальном периоде формирования и работе группы Туполева имеются весьма скудные и во многом противоречивые данные. В книге М.Б.Саукке "Неизвестный Туполев" описание этого периода опирается в основном на воспоминаниях А.П.Алимова. В данной работе, не ставя под сомнение материал, представленный в книге М.Б.Саукке, автор позволил представить версию событий, на основании воспоминаний С.М.Егера.

С.М.Егер родился в 1914 году. В ноябре 1932 года поступил на работу в ЦАГИ техником-конструктором в 6-ю бригаду КОСОС, начальником которой был В.А.Чижевский. В 1933 году вместе с бригадой В.А.Чижевского был переведен в ЦКБ-39 (завод №39). С 1934 года С.М.Егер работал в бригаде под непосредственным началом С.В.Ильюшина. Вскоре, еще учась в МАИ, он становится начальником группы общих видов у Ильюшина. Как вспоминает СМ. Егер, С.В.Ильюшин не очень благоволил к А.Н.Туполеву, к ведущим конструкторам, начальникам бригад КОСОС и, естественно, в этом же ключе формировалось в тот период мнение его подчиненных, в том числе и СМ. Егера. 23 марта 1938 года С.М.Егер был арестован НКВД и помещен на период следствия в Таганку.

Приблизительно в августе 1938 года первая группа арестованных авиационных специалистов была собрана в Бутырской тюрьме, где в это время под следствием находился Туполев. Затем группу перевели в небольшой лагерь под Москвой недалеко от ст. Болшево. В лагере было построено три барака: спальный, рабочий (КБ) и столовая -общая площадь зоны составляла около 1 га. А.Н.Туполев должен был прибыть последним, но в ноябре 1938 года, в ходе продолжавшегося следствия, Туполев отказывается от части своих первоначальных показаний, полученных от него следователями НКВД в ноябре-декабре 1937 года. Начинается новый этап допросов. В связи с этим группу возглавил В.М. Петляков. Этой группой разрабатывается аванпроект высотного двухмоторного самолета-истребителя с герметической кабиной ("ВИ"). Вскоре проект утверждается и в начале 1939 года группу Петлякова ("100") переводят на завод №156. К этому времени следователи НКВД закончили второй этап допросов А.Н.Туполева и его должны былитак же перевести на завод №156. Однако, из-за того, что в группе В.М.Петля-кова часть сотрудников наотрез отказалась работать с Туполевым, руководство ОТБ НКВД решило готовить в Болшево для Андрей Николаевича новую группу, прочесав еше раз свои следственные изоляторы.

С.М.Егер

Г.С.Френкель

Р.Л.Бартини

В феврале 1939 года С.М.Егера перевезли из Таганки в Бутырскую тюрьму. В камере, где Егера прежде всего удивил необычный простор и наличие на каждого заключенного койки, находилось порядка 30 человек, в основном специалисты в области авиации, химических технологий и систем вооружения. Через неделю С.М.Егера вызвали на беседу с куратором группы Петля-кова - капитаном государственной безопасности М.С.Ямалутдиновым, который предложил ему работать по специальности. С.М.Егер категорически отказался работать под началом А.Н.Туполева и с бывшими руководителями его КБ. М.С.Ямалутдинов пообещал Егеру заняться его трудоустройством. Через три недели 23 марта 1939 года Сергей Михайловича с частью сокамерников перевозят в Болшево. По приезду в лагерь их встретил староста лагеря, бывший капитан 1-го ранга, военно-морской атташе СССР в Японии Орас. Он проводил их в спальный барак, который после тюрьмы показался им дворцом. В бараке находилось 9 заключенных: Главный конструктор Р.Л.Барти-ни; военный инженер 2-го ранга, старший военпред и районный инженер ВВС на заводе "Авиаприбор", авиационный штурман Г.С.Френкель; специалист по авиационным силовым установкам, военный инженер 1-го ранга, старший военпред на заводе №36 А.Ю.Рогов; математик Карл Сцилард, политэмигрант из Венгрии, брат одного из создателей атомной бомбы; один из руководителей ГВФ B.C.Войтов; инженер Гип-ро ЦАГИ Н.К.Платов; бортмеханик Центрального спортивного клуба в Ту-

шино А.П.Алимов; инженер по специальному оборудованию, румынский политэмигрант Б.Е.Радуленский и СМ. Егер. На следующий день появился куратор-офицер НКВД И.И.Устинов и заявил им, что будет формироваться конструкторская группа по проектированию самолетов, что им следует отдохнуть, собраться с мыслями и готовить необходимые для проектирования материалы. Кроме группы авиационных специалистов в Болшевском лагере работали группы по другим направлениям боевой техники различного назначения:

- группа Кассацнера и Дмитриевского, занимавшаяся проектированием подводной лодки с системой подводного хода на дизелях;

- группа Бжезинского, проектировавшая торпедные катера;

- группа, проектировавшая 100-120 мм гаубицы;

- группа под руководством профессора Е.А.Беркалова, крупнейшего специалиста-теоретика в области артиллерийских боеприпасов.

В авиационной группе сразу же, под руководством Р.Л.Бартини началось проектирование двухдвигательного тяжелого истребителя по типу американского Р-38 "Лайтнинг". С.М.Егер занялся общим видом самолета, Г.С.Френкель, К.Сцилард, Н.К.Платов начали под руководством Р.Л.Бартини выполнять предварительный аэродинамический расчет самолета.

Через три недели, утром 15 апреля 1939 года по рабочему бараку прошел слух: "Привезли Туполева*'. Через какое-то время в рабочий барак из спальной) барака пришли А.Н.Туполев, академик, специалист в области механики А.И.Некрасов и А.В.Надашкевич (бывший заместитель Туполева по вооружению). Туполев и Надашкевич имели усталый и измученный вид, но старались держаться бодро; А.И.Некрасов был плох, сказывались годы и интенсивные допросы, после которых у него было психическое потрясение, от которого он отходил очень медленно. Через 3 часа куратор группы собрал их, после чего, приехавший Замначальника ОТБ НКВД старший лейтенант Госбезопасности Г.Я.Кутепов объявил, что техническим руководителем группы назначается А.Н. Туполев. Этот момент можно считать началом возрождения ОКБ А.Н. Туполева. Шли дни, Андрей Николаевич ходил по рабочему бараку," присматривался, но работу над истребителем не прекращал. Сразу после 1 -го мая Андрей Николаевич подошел к доске, за которой сидел С.М.Егер и сказал: "Сни-май эту чушь! Будем проектировать другой самолет."

29-30 сентября 1938 года руководители нацистской Германии, фашистской Италии, Франции и Великобритании заключают Мюнхенский договор, отдававший в руки Германии Чехословакию. Западные державы явно пытались направить динамичный режим Гитлера в восточном направлении. В Европе муссировались слухи о различных возможных комбинациях западных демократий с нацистско-фашистким блоком. Каждый при этом пытался достичь своих целей чужими руками: Германия хотела получить карт-бланш и помощь на свое продвижение на Восток, не снимая с повестки дня западное направление и прежде всего разгром Франции; Италия -свободу рук в Средиземноморском бассейне и в Африке; Англия и Франция при содействии США пытались втянуть Гитлера в "победоносную" войну с СССР, которая должна была измотать и гитлеровский, и сталинский режимы. Перед СССР и его военно-политическим руководством отчетливо замаячила перспектива оказаться втянутым в военный конфликт со всей Европой.

В свете складывавшегося возможного геополитического расклада, А.Н.Туполев и его группа получают задание на проектирование специализированного дальнего пикирующего бомбардировщика, предназначенного для поражения боевых кораблей.

А. В. НшЪшкевич

С.А.Вигдорчик

Задание на подобный самолет, получивший обозначение "ПБ" - пикирующий бомбардировщик, было выдано А.Н.Туполеву руководством НКВД в конце апреля 1939 года. Через некоторое время после получения задания, он собрал на импровизированное совещание свою новую команду, с которой ему предстояло проектировать новый самолет: С.М.Егера, Г.С.Френкеля, А.И.Некрасова, А.В. Надашкевича,, А.Ю.Рогова и Р.Л.Бартини. Как вспоминает С.М.Егер, перед группой задача ставилась следующим образом:

1) В Европе складывается напряженная обстановка. Война неизбежна. Нашим главным врагом всегда была и остается Англия. Воевать она будет против нас в союзе с фашистской Германией и с другими странами Европы, но главный враг Англия.

2) Главная сила Англии - военно-морской флот. Вследствие итого необходимо создать оружие для борьбы с английским флотом. В отличие от других целей, морские суда подвижны. Они могут маневрировать. Попасть бомбой, сброшенной с обычного бомбардировщика в маневрирующий корабль, практически невозможно из-за большого времени полета бомбы.

3) Современные средства ПВО боевых английских кораблей, их зенитная артиллерия не дает возможности бомбить эти корабли с малых и средних высот. На ближайшее время безопасными для нападающего самолета могут быть только высоты 9000-10000 м и выше.

На основании этого были сделаны следующие выводы:

1) Будущий самолет должен иметь дальность не менее 5000-6000 км, чтобы с территории Союза долетать до английских военно-морских баз и возвращаться обратно. Это требует создания большого самолета, так как весовая отдача по топливу растет с увеличением взлетного веса.

2) Самолет должен выполнять полет на высоте 10000 м, следовательно, должен иметь герметические кабины для экипажа и высокую энерговооруженность, то есть должен иметь четыре мотора.

3) Самолет должен иметь возможность пикировать с большими скоростями, с тем, чтобы "выстреливать" бомбу для максимального сокращения времени ее полета и для повышения вероятности поражения маневрирующех целей.

После обсуждения деталей было решено назвать новый самолет "ПБ" -"пикирующий бомбардировщик". По реестру КБ А.Н.Туполева это был 57-ой проект (самолет "57", АНТ-57, Ту-57).

Практически сразу началась работа над проектом "ПБ". В группу Туполева начали вливаться новые люди из состава заключенных специалистов в области авиации и других отраслей, которых НКВД свозило из различных лагерей и тюрем своей огромной империи. В основном это были, в лучшем случае, производственники, такие, как например, С.А.Вигдорчик - бывший начальник цеха завода №1. Так как "лимит" арестованных авиаспециалистов был вскоре исчерпан, НКВД привозил специалистов весьма далеких от самолетостроения. Среди них попадались прекрасные талантливые инженеры, которых С.М.Егер через несколько месяцев совместной работы не променял бы ни на какого угодно дипломированного самолетчика-конструктора. Вскоре группа Туполева достигла 17 человек, началась специализация по направлениям:

А.Н.Туполев - главный конструктор; С.М.Егер, И.Б.Бабин - общее проектирование и конструкция самолета; А.В. Надашкевич, Б.Е.Радулянский - вооружение; Р.Л. Бартини,К.С.Сцилард,

А.И.Некрасов, Ю.В.Коренев, П.И. Вальтер - аэродинамика, прочность, проектирование элементов планера; Г.С.Френкель - системы навигационного и специализированного оборудование; А.Ю.Рогов, Ф.М.Фисун - силовая установка; А.Р Бонин - гидросистема; А.П. Алимов, Ф.Фисун - макет. Группа начала проектирование с детального изучения вопросов боевого применения будущего самолета и, прежде всего, с вопроса скоростного пикирования.

Пикирование, как один из тактических приемов бомбометания, применялся в ВВС и ранее. Одними из первых пикирование использовали летчики морской пехоты США в борьбе с сандинис-тскими повстанцами в Никарагуа в 1931 году. Германские пикирующие бомбардировщики Ju-87 с успехом использовались в Испании в ходе гражданской войны. С середины тридцатых годов практически все фронтовые бомбардировщики проектировались с учетом возможности использования их как пикировщиков. Однако по самому существу все эти самолеты были приспособлены для кратковременного пикирования и бомбометание с них осуществлялось на выходе из пикирования с разбросом бомб "веером" в вертикальной плоскости. С тем, чтобы не выходить за прочностные нормативы и бомбить с возможно меньших высот на всех этих самолетах применялись тактические воздушные тормоза (тормозные решетки).

При проектировании "ПБ", для повышения вероятности поражения цели, был выбран метод скоростного пикирования. Уже в первые недели после начала работы были получены интересные материалы по точности бомбометания подвижных морских целей при различных методах бомбометания. С помощью представителей ВМФ были построены циркуляции для различных типов кораблей за время падения бомбы с самолета. Расчетами было показано, что при бомбометании по эскадренному миноносцу, начавшему маневр на циркуляцию в момент сброса бомбы, при бомбометании с горизонтали с высоты 5000 м для 100% поражения потребуется 70 бомбардировщиков, которые в строю одновременно сбрасывают фугасные бомбы. В случае заторможенного пикирования со скоростью 500 км/ч подобная задача могла быть выполнена уже соединением из 20 самолетов-пикировщиков, а в случае скоростного пикирования со скоростью 900 км/ч можно было обойтись пятью пикировщиками, что было вполне реально. При рассмотрении операции скоростного пикирования применительно к циркулирующему авианосцу или линкору было показано, что эти типы кораблей можно рассматривать как неподвижные цели, тогда как в варианте бомбометания с горизонтали эти корабли способны были за время полета бомб отойти на значительное расстояние от точки прицеливания.

На основании проведенного анализа необходимо было проектировать самолет с аэродинамическими и прочностными характеристиками, удовлетворявшими требованиям скоростного пикирования со скоростями 800-900 км/ч.

Необходимость получения минимального лобового сопротивления потребовало размещение бомбовой нагрузки внутри фюзеляжа и мероприятий по обеспечению ее сброса при скоростном пикировании. Академик А.И.Некрасов выполнил расчеты (в дальнейшем подтвержденные испытаниями по сбросу бомб на пикировании в ходе испытаний одного из прототипов Ту-2), описывавшие взаимные траектории бомбы и самолета при пикировании. Было определено, что при пикировании самолета под углом 75° к горизонту, самолет из-за наличия подъемной силы как бы "снимается" со сброшенной бомбы, а сама бомба при этом, в движении ее центра масс относительно строительной оси самолета, отходит от него под углом 55-65°. На практике это означало, что если бомбовому отсеку дать по передней стенке скос 65°, а на бомбовых замках обеспечить выход бугелем бомб вперед-вниз, то бомбы на пикировании можно сбрасывать из отсека без помощи дополнительных приспособлений. До этого (да и после) на всех пикировщиках бомбы или подвешивались снаружи, или применялись системы принудительного вывода бомб из бомбоотсека.

Размещение экипажа и компоновка кабины летчика осуществлялись таким образом, чтобы на всем этапе поиска цели в горизонтальном полете, при переходе в пикирование и в процессе самого пикирования летчик все время мог видеть цель. Для этого был необходим оптический прицел, головка которого должна была находиться снизу самолета, а окуляр у летчика. Подобный перископический прицел начали разрабатывать под руководством А.В.Надашке-вича.

В ходе проектирования выяснилось, что отечественные фугасные и даже бронебойные бомбы не приспособлены для скоростного бомбометания с пикирования. При ударе бомб о бронепалу-бу их корпуса раскалывались, резко ослабляя эффект поражения корабля. А.Н.Туполев поручил А.В.Надашкевичу проработать предложения по новой системе авиабомб, с использованием рекомендаций профессора Е.А.Беркалова, крупнейшего специалиста в области систем артиллерийских боеприпасов, который также находился в этом же лагере, но только в другом бараке и занимался проектированием новых артси-стем для РККА. Вскоре предложения по новой системе бомбового вооружения, включавшей бомбы калибра 100, 250, 500, 1500, 3000 кг, были подготовлены и представлены руководству НКВД и ВВС. В дальнейшем наработки по ней стали основой при работах по системам авиационных бомб типа М-43 и М-46, которые были запущены в серийное производство и долгие годы состояли на вооружении ВВС.

Работы по проекту продвигались достаточно быстро. К началу лета 1939 года проблемы по выбору основных параметров самолета "ПБ" были в основном решены. Был построен деревянный макет самолета, началась более детальная проработка проекта.

В июле 1939 года были подготовлены материалы к эскизному проекту самолета "ПБ". Согласно им, "ПБ" представлял собой цельнометаллический вы-сокоплан с крылом большого удлинения и с фюзеляжем сравнительно небольшой длины (соотношения напоминали рекордный АНТ-25) с герметическими кабинами экипажа и двухкилевым хвостовым оперением. Экипаж машины состоял из трех человек. Оборонительное вооружение, состоявшее из трех спаренных установок с дистанционным механизированным управлением под пушки ШВАК (одна установка - в носовой части фюзеляжа, для обстрела передней полусферы, две - в задней части фюзеляжа, прикрывали верхнюю и нижнюю полусферы), обеспечивало эффективную защиту самолета от истребителей. Силовая установка должна была состоять из четырех высотных двигателей М-105ТК-2, представлявших серийные М-105 с максимальной мощностью 1100 л.с, оборудованные турбокомпрессорами (аналогичные двигатели использовались в проекте высотного истребителя "100" В.М.Петлякова). Согласно подготовленным проектным материалам самолет "ПБ" с четырьмя двигателями М-105ТК должен был иметь следующие данные:

- длина самолета - 15,05 м;

- размах крыла - 26 м;

- нормальная взлетная масса - 12200 кг;

- максимальная взлетная масса -15300 кг;

- нормальная бомбовая нагрузка -1500-2000 кг;

- максимальная бомбовая нагрузка -4000 кг;

- максимальная скорость на высоте 8000-10000 м - 570-600 км/ч;

- нормальная дальность полета с 2000 кг бомб при скорости 400 км/ч - 1500 км;

- максимальная дальность полета при перегрузочной взлетной массе 15500 кг - 3500-4000 км;

- пушечное вооружение - 6 х ШВАК;

- экипаж - 3 чел.

Схема ПБ

В.А.Чижевский

По мере дальнейшей проработки проекта "ПБ" все острее ощущалась нехватка кадров. НКВД перетрясал все свои "закрома", присылая все новых и новых людей. В начале лета 1939 года в группу попадает бывший начальник С.М.Егера по ЦКБ-39 В.А.Чижевский, арестованный в конце 1938 года в Смоленске. В.А.Чижевский, пройдя допросы и теперь оказавшись в Болшево, продолжал искренне считать, что его арест - это трагическая ошибка, а вот все остальные, окружающие его, во главе с А.Н.Туполевым - это настоящие враги народа. Он был со всеми вежлив, но старался не заводить ни с кем дружбы - все таки враги. "Оттаял" он только через 15 лет, когда вместе со всеми получил документ о реабилитации. В группе В.А. Чижевский работал над конструкцией и общим проектированием вместе с С.М.Егером.

В июле С.М.Егера вызвали с "вещами" и перевели на завод №156, куда его направили в группу В.М.Мясищева, которая выделилась из "100" В.М.Пет-лякова. Новая группа "102" приступила к работам над дальним высотным бомбардировщиком ДВБ-102, в какой-то степени являвшимся конкурентом "ПБ" и ей нужны были квалифицированные кадры. С.М.Егер в "102" поступил в распоряжение СМ. Кондоре кого, бывшего начальника бригады общих видов в КБ А.Н.Туполева. С.М.Егер не успел даже освоиться на новом месте, как "воронок" на следующий день увез его обратно в Болшево к Андрею Николаевичу. Оказалось, что Туполев потребовал от НКВДешного начальства немедленного возвращения его человека назад. Для подтверждения своих аргументов он вручил им заявление об отказе от работы. С.М.Егер был возвращен к работам над проектом "ПБ".

В начале августа А.Н.Туполева, С.М.Егера, Г.С.Френкеля и А.Р.Бонина доставили на Лубянку. А.Н.Туполев докладывал Л.П. Берии результаты работ по "ПБ". Берия внимательно слушал, задавал вопросы и в заключении объяснил, что выход из тюрьмы на свободу впрямую зависит от результатов работы по созданию нового самолета: опытный самолет успешно взлетает -группа вместе с Туполевым выходит на свободу. После обсуждения проекта на Лубянке, работы по проектированию "ПБ" были продолжены, в частности, был проработан вариант "ПБ" под два более мощных двигателя воздушного охлаждения M-I20TK мощностью по 1800 л.с, проектирование которых шло в КБ В.Я.Климова. Работы по "ПБ", как бы разбились на два проекта: четырехмоторный дальний пикирующий бомбардировщик и двухмоторный дальний пикирующий бомбардировщик.

29 сентября 1939 года проект "ПБ" обсуждался на техническом совете ОТБ НКВД совместно с представителями УВВС. Военные дали ряд серьезных замечаний по проекту. Прежде всего была поставлена под сомнение концепция четырехмоторного бомбардировщика. ВВС были за двухмоторную машину. Кроме того, в Европе вот уже месяц шла вторая мировая война, Англия и Франция объявили войну Германии, исходная конфигурация предполагавшихся противников СССР (вся Европа во главе с Англией и Германией против

СССР) явно не складывалась. Появлялась большая вероятность будущих событий в Европе в пользу СССР по возможному сценария: западные демократии и нацистская Германия во взаимной жестокой борьбе истощаются, СССР наносит победоносный удар по Германии, а затем без труда завоевывает обессиленную континентальную Европу, а возможно и Англию, которая должна была к этому моменту остаться без своего главного козыря - мощного военно-морского флота. Для будущих боевых действий над просторами Европы требовался несколько другой боевой самолет чем четырехмоторный "ПБ" - массовый самолет «зписывающийся в класс скоростных фронтовых пикирующих бомбардировщиков, более простой и дешевый чем "ПБ". Осенью 1939 года А.Н.Туполев и его коллеги приступили к работе над подобным самолетом. Через два с половиной года эти первые наброски превратятся в серийный Ту-2.

Дальнейшие события по проекту "ПБ" развивались следующим образом: 29 декабря 1939 года Л.П.Берия направляет Народному Комиссару Обороны СССР Маршалу Советского Союза К.Е. Ворошилову письмо следующего содержания:

В ОТБ НКВД СССР группой арестованных специалистов под руководством инженера Туполева А.Н. разработан проект скоростного пикирующего бомбардировщика "ПБ"

Основной особенностью проектируемого бомбардировщика является возможность сбрасывания бомб с любой точки его боевого курса при пикировании на цель, под углами, близкими к вертикали (от 50 до 75 градусов к горизонту). При таком полете самолет достигает скорости до 900 км/ч, при этой же скорости и производится сбрасывание бомб. Благодаря большой скорости сбрасывания, бомбы у цели приобретают скорости близкие к скоростям артиллерийских снарядов и по расчетным данным смогут пробивать броню лучших современных военных судов. Самолет запроектирован под 4 мотора М-105 с учетом возможности перехода на 2 более мощных мотора М-120 с минимальными изменениями конструкции.

Компоновка ПБ - эксклюзивный снимок ил фондов музея Н.Е.Жуковского (публикуется впервые)

Этот проект обсуждался на техническом совете ОТБ НКВД СССР 29 сентября 1939 года, совместно с представителями УВВС тов. С мушке ви-чем и НИИ ВВС РККА тт. Лосюко-вым, Петровым, Стефановским и другими. Замечания по проекту были учтены конструкторами в процессе дальнейшей разработки проекта.

Наряду с этим проектом группой арестованных специалистов под руководством Надашкевича разработаны также проекты новых бронебойных бомб (НББ) весом от 10 до 1500 кг, предназначенных для поражения современных военных судов при бомбардировки с пикирования…

… Посылаю Вам объяснительные записки к проектам самолета "ПБ" и новых бомб. Прошу Вас ознакомиться с записками и сообщить мне Ваше мнение."

Предложение ОТБ НКВД было рассмотрено в ВВС в кратчайшие сроки, уже 5 января 1940 года 1-ое Управление ГУ АС КА подготовило следующие заключения по самолету "ПБ" и бомбам НББ.

"Предлагаемый проект 4-х моторного скоростного пикирующего бомбардировщика представляет особый интерес в двух отношениях:

1. Наличие герметических кабин, обеспечивающих на больших высотах управление огнем и сбрасывание бомб на пикировании из внутренних держателей.

2. Исключительная емкость количества бомб с их внутренним размещением в самолете.

Последнее вполне очевидно из сравнения с проектируемыми бомбардировщиками по плану 1939-1940 года ( см. табл.).

Из сравнительных данных явствует необходимость увеличения максимальной скорости самолета, тем более, что по плану 1940 года скорость заказываемых бомбардировщиков определяется в 650-700 км/ч на высоте 9000-10000 м.

Такой самолет очень нужен, но осуществить его лучше сразу с двумя моторами М-120 без промежуточного этапа в 4-х моторном варианте. Четырехмоторный самолет сложней и дороже в производстве и эксплуатации, увязка же самолета одновременно под 4 и под 2 мотора несомненно внесет лишний вес в конструкцию самолета и может дать ухудшение со стороны аэродинамики.

Предложение ОТБ НКВД целесообразно принять со следующими изменениями:

1. Число моторов оставить 2 - М-120ТК;

2. Экипаж не 3, а 4 человека, 4-ый - специально для обслуживания люковой установки;

3. Максимальная скорость 600-650 км/ч на высотах 8000-9000 м.

Предложить ОТБ НКВД предоставить для рассмотрения эскизный проект с целью уточнения ряда вопросов. Необходимо обеспечить самолет винтами-автоматами с диапазоном углов, предохраняющими моторы от раскрутки на пикировании; лучше установить реверсивные винты…"

"… 1. Бронебойные бомбы делать реактивными, одновременно с этим проверить конструкцию НББ ОТБ НКВД,а именно НББ-50.

2. Осколочные бомбы конструкции ОТБ НКВД, как не представляющие интерес - не делать.

3. Для окончательного суждения о надобности аэронавигационных бомб, предварительно провести проверку принципа определения ветра при помощи таких бомб…"

Заключение ГУАС КА было направлено командованию ВВС КА, а то в свою очередь подготовило соответствующий доклад Ворошилову. В январе 1940 года К.Е.Ворошилов направляет подряд два ответа Берии:

"Проект конструкции четырехмоторного пикирующего бомбардировщика, разработанный группой Туполева, при условии выполнения всех петно-тактических данных, запроектированных авторами проекта, -представляет большой интерес. Необходимо в кратчайшие сроки построить опытный самолет, внеся изменения в конструкцию, обеспечивающие:

a j место для 4-го члена экипажа -стрелка для стрельбы из люковой установки;

б) размещение всех бомбодержателей внутри самолета.

Конструкторов следует ознакомить с германским пикирующим бомбардировщиком Хейнкель. О Ваших мероприятиях прошу держать меня в курсе.*1

"Постройка четырехмоторного пикирующего бомбардировщика нецелесообразна.

Считаю наиболее приемлимым поручить группе Туполева разработать пикирующий бомбардировщик с двумя моторами М-120 с тем, однако, чтобы самолет имел скорость порядка 600-650 км/ч и реверсивные винты с автоматами против их раскрутки на пикировании."

Пока ВВС и ОТБ НКВД решали между собой, что лучше для будущего истребителя британского королевского флота - бомбардировщик с двумя лли четырьмя двигателями, А.Н.Туполев и его коллектив приступил в инициативном порядке к проектированию двухмоторного пикирующего бомбардировщика ближнего действия.

Начавшаяся 1-го сентября 1939 года вторая мировая война, германский блицкриг против Польши, ставший успешной операцией благодаря массовому использованию пикирующих бомбардировщиков, взаимодействовавших с танковыми и мотомеханизированными соединениями сухопутных войск, делали, по мнению А.Н.Туполева, задачу создания аналогичного фронтового бомбардировщика самолета для ВВС РККА крайне актуальной, во всяком случае значительно более важной чем проектирование бомбардировщика типа "ПБ".

В один из дней в конце осени 1939 года А.Н.Туполев допоздна задержался в рабочем бараке: что-то рисовал, что-то считал на логарифмической линейке. Утром он положил на чертежную доску С.М.Егера рисунок двухмоторного самолета со словами: "Рисуй!" Ошарашенному С.М.Егеру он объяснил: "Ситуация изменилась. Врагом №1 для нашей страны стала фашистская Германия. В войне с ней, а она вот-вот начнется, нет особой необходимости в дальних самолетах, дорогих и сложных в производстве. Наоборот, срочно необходим массовый самолет для действий на линии фронта и в ближних тылах. Он не должен быть высотным с герметической кабиной, но должен обладать скоростью равной или большей, чем скорости современных истребителей. Конечно он должен быть пикировщиком и все, что мы проработали для "ПБ" сохраняет свою силу и для фронтового самолета."

Кроме этого были и другие соображения, о которых Андрей Николаевич Егеру не говорил, но которые были пожалуй не менее важны для сидевших в тюрьме второй год и Туполева, и Еге-ра, и всех их коллег по несчастью. Спроектировать, построить и испытать четырехмоторный или двухмоторный дальний "ПБ" можно, в лучшем случае, за 2 года. Сидеть такой срок ни к чему, да и ситуация в Европе такого срока не давала, эффективная фронтовая машина нужна была сейчас. Небольшой фронтовой бомбардировщик можно было спроектировать, построить и испытать за год. Кстати, забегая вперед, скажем, что опытный ДВБ-102 2M-I20 В.М.Мя-сищева, близкий по основным подходам к "ПБ", совершил первый полет лишь в феврале 1942 года, а Ту-2 тогда уже строился в серии (В.М.Мясищев был выпущен из тюрьмы вместе В.М.Петляковым 27 июля 1940 года, через шесть месяцев после начала полетов самолета "100", почти за год до того момента как начали выпускать туполевцев).

Д.С.Марков

Л.Л.Кербер

Собрался "актив" туполевской группы. Дали проекту обозначение "ФБ" -"фронтовой бомбардировщик". По нумерации КБ - самолет "58". По иронии судьбы, все участники проектирования 58-ой машины через полгода получили сроки по 58-ой статье УК РСФСР. Началась потихоньку от кураторов из НКВД работа над аванпроектом и когда он был готов - составили и за подписью А.Н.Туполева ухитрились отправить письмо И.В.Сталину с обоснованием предложения по самолету "ФБ". Когда все всплыло на свет божий, начальство ОТБ НКВД охватил некоторый шок и было отчего: зеки, пусть и привелигированные, переписываются через их голову непосредственно с товарищем Сталиным. От одного этого впору было своим ходом ехать на Колыму золото мыть. Если по большому счету, то и руководство ОТБ НКВД прекрасно понимало, что проект "ФБ" более предпочтительней для страны и для них, чем экзотический "ПБ". Но по МПБ" в варианте с двумя М-120ТК уже были разработаны эскизный и технические проекты и, частично, рабочий проект. Но что самое неприятное для руководства ОТБ, то это необходимость передоклада по проекту Сталину и Берии, которые только что утвердили проект самолета "ПБ".

Как бы там не было, какие бы эмоции не охватывали руководство НКВД, туполевскому проекту "ФБ" был дан "зеленый свет".

В начале 1940 года ОТБ НКВД выносит предложение по "ФБ" на рассмотрение ВВС. С 1 по 4 февраля 1940 года проходит совместное заседание представителей УВВС и ОТБ НКВД по рассмотрению проекта пикирующего бомбардировщика "ФБ" 2М-120. Доклад делал А.Н.Туполев. Согласно проекта самолет "ФБ" 2М-120 ТК-2 должен был иметь следующие данные:

- размах крыла - 18,0 м;

- длина самолета - 12,93 м;

- площадь крыла - 45,0 м2;

- взлетная масса - 7500-8000 кг;

- бомбовая нагрузка -1000-2000 кг;

- максимальная скорость - 700-740 км/ч;

- скорость пикирования - 900 км/ч;

- время подъема на высоту 5000 м -4,5-6,0 мин;

- практический потолок - 13000-14000 м;

- дальность полета нормальная - 1000 км, максимальная - 2000-2500 км;

- стрелковое наступательное и оборонительное вооружение - 6 х ШКАС;

- экипаж - 3 чел;

Проект бомбардировщика ФБ

Б.А.Саукке

Заслушав доклад А.Н.Туполева и рассмотрев материалы по проекту, комиссия приняла следующее решение:

"Считать правильной и своевременной постановку вопроса о постройке скоростного пикирующего бомбардировщика массового применения (самолет прост в производстве). Отметить, что проект самолета "ФБ" разработан с необходимой тщательностью и полнотой. Разработку самолета вести для экипажа в 3 человека…

Учитывая важность для обороны страны самолетов "ФБ" выйти с ходатайством о включении в план опытного строительства в 1940 года постройку опытных образцов "ФБ" со сроком 1-ый экземпляр - 1.11.40 г., 2-ой экземпляр - 1.01.41 г.п

В случае несвоевременного выхода М-120 в проекте предусматривался переход на двигатели типа АМ-35А или на их модификации. При использовании АМ-35А с системой реактивного выхлопа максимальная скорость "ФБ" снижалась до 540-560 км/ч на высоте 7000 м.

29 февраля 1940 года ОТБ НКВД обратилось в ГУАС КА с просьбой включить в план опытного строительства на 1940 год самолет "ФБ" 2М-120. Практически одновременно, 5 марта 1940 года, начальник ВВС КА комкор Смуш-кевич обращается к Ворошилову по вопросу о постройке "ФБ":

"ОТБ НКВД разработан проект пикирующего бомбардировщика "ФБ" (фронтовой бомбардировщик), предназначенный в основном для действий в зоне фронтовой полосы по близким тылам противника, самолет вооружен шестью пулеметами ШКАС, берет в нормальном варианте 2000 кг бомб… Самолет рассчитан под М-120. Предусмотрена временная замена М-120 на АМ-35. Конструкция самолета металлическая…

…Учитывая большую потребность ВВС РККА в таком самолете, прошу Вашего ходатайства перед правительством о включении в план опытного строительства на 1940 год постройку пяти экземпляров опытных образцов самолета "ФБ" со сроком: 1-й экземпляр с АМ-35 А к 01.10.40 г, 2-ой экземпляр с М-120 ТК-2 к 01. 01.41 г, остальные 3 экземпляра к 01.02.41 г.

Возможной базой постройки опытных экземпляров может быть завод №156 НКАП."

23 февраля 1940 года группа А.Н.Туполева покидает Болшевский лагерь и в тюремных "воронках" переезжает на завод №156 в здание КОСОС, где многие из группы работали до ареста. В марте 1940 года работы над проектом "ФБ" получают одобрение в правительстве и ВВС и группе А.Н.Туполева ("103") предлагается всемерно форсировать работы над темой. С этого же месяца самолет "ФБ" получает официальное обозначение по номеру туполев-ской группы - самолет "103".

После переезда на завод №156 группа А.Н.Туполева разместилась в "дубовом" конференц-зале на 6-м этаже здания КОСОС, отданным ей под спальное помещение*. На 7-м этаже находилась столовая, медпункт, служебные помещения охраны; на 5-м и 6-м этажах находились спальни спецконтингента, а в другой стороне рабочие помещения; на 3-м и 4-м этажах - основные рабочие помещения. На крыше здания была устроена прогулочная площадка для заключенных конструкторов. Площадка была ограждена колючей проволокой и вошла в историю КБ под названием "обезьянник". С него прогуливавшиеся под охраной заключенные могли видеть Москву, а многие и свои дома. Именно с этого "обезьянника" В.М.Петляков и его коллеги наблюдали за полетом своей опытной "сотки", принимавшей участие в первомайском параде 1940 года.

Фронт работ по самолету "103" расширялся, началось рабочее проектирование. В состав группы вливались новые люди, как из состава заключенных, так и вольнонаемные. В целях пополнения состава группы А.Н.Туполеву руководством ОТБ было предложено составить пофамильный список тех сотрудников, которых он хотел бы видеть в своей группе. Андрей Николаевич при активном участие своих коллег составляет такой список. НКВД разыскивает их по лагерям и тюрьмам необъятного СССР и привозит их в Москву, часть новых сотрудников переводится из других групп СТО. С.П.Королева, будущего Главного конструктора ракетно-космических систем, привезли с Колымы на улицу Радио еле живого с разбитой челюстью, Д.С.Маркова, будущего ответственного руководителя по таким известным самолетам как Ту-2, Ту-14, Ту-16, Ту-104, Ту-22, Ту-22М сняли с эшелона, везшим его в сибирские даге-ря, А.М.Черемухина и многих других перевели из групп В.М.Мясищева, в группу вливаются Б.А.Саукке, Г.А. Озеров, Н.И.Базенков, И.Г.Неман, Е.К. Стоман, Л.Л.Кербер. С расширением численного состава группы, внутри ее начали создаваться нормальные специализированные бригады, через какое-то время начался выпуск рабочих чертежей, в цехах завода №15(› началась подготовка опытного производства и изготовление полноразмернош макета.

21 апреля 1940 года состоялась макетная комиссия по самолету "103" 2М-120 ТК-2. Макет был утвержден, в заключении макетная комиссия признала необходимость форсировать постройку самолета, который, по ее мнению, представлял большой интерес для ВВС. 27 мая ВВС предъявляют свои ТТТ к самолету. В виду того, что ТТТ ВВС отражали принятый макет самолета, разработчики, не дожидаясь их, в мае 1940 года представили в НИИ ВВС эскизный проект самолета "103" в двух вариантах: с АМ-35 с реактивным выхлопом и с М-120 с турбокомпрессорами.В августе НИИ ВВС утверждает этот эскизный проект. Согласно эскизному проекту и принятому ВВС макета, самолет "103" в варианте с АМ-35А должен был иметь следующие основные данные:

- длина самолета - 13,2 м;

- размах крыла - 18,7 м;

- площадь крыла - 48,0 м2;

- взлетная масса - 8080 кг;

- масса пустого - 5440 кг (без ТК);

- максимальная скорость на высоте 4000 м - 550-590 (600) км/ч;

- практический потолок - 11000 12000 м;

- длина разбега - 200-300 м;

- длина пробега - 300 м;

- посадочная скорость - 125 км/ч;

- экипаж - 3 чел.

ВВС в своих замечаниях потребовали ввести в состав оборудования: РПК-2, АГП, ГМШ-3, РСБ-бис, СПУ, а также обеспечить выполнение пикирования под углом 90°.

25 мая начальник НИИ ВВС Филин, на основании заключения макетной комиссии, обращается к Берии с просьбой о постановке в КО при СНК СССР вопроса о выпуске официального решения по самолету "103".

Пока группа А.Н.Туполева занималась проектированием самолета "103", их дальнейшая судьба решалась на самом высоком уровне. В архивах сохранилась копия письма Берии Сталину, в которой он утверждает, что вина Туполева и других специалистов доказана, и он просит разрешения на заочное рассмотрение дел, поскольку вызов на суд "нецелесообразен", так как он только отвлечет подследственных от работы в ОТБ НКВД. 28 мая начались судебные заседания Военной коллегии Верховного суда СССР, без вызова обвиняемых и свидетелей в суд. Ниже, в качестве наглядной иллюстрации правосудия той эпохи, приводится Приговор А.Н.Туполеву:

* - знаменитое здание ОКБ А.Н.Туполева на улице Радио у Лефортовского моста в Москве (ныне - набережная академика Туполева)

Е.К. Стоман

Остальным "поделыцикам" приблизительно в том же духе: В.М.Петляков - uвовлечен Туполевым в контрреволюционную организацию, проводил вредительскую работу в области самолетостроения" - 10 лет ИТЛ, с поражением в правах на 5 лет с конфискацией имущества; С.М.Егер - "контрреволюционная шпионская деятельность в пользу германской разведки" - 10 лет ИТЛ, с поражением в правах на 5 лет с конфискацией имущества; Е.К.Стоман - " участие в антисоветской вредительской диверсионной организации в ЦАГИ" -10 лет ИТЛ, с поражением в правах на 5 лет с конфискацией имущества; Б.А. Саукке - аналогично; Л.Л.Кербер - "являлся антисоветски настроенным человеком, проводил вредительство в вооружении РККА средствами связи" - 8 лет ИТЛ.

После доведения содержания приговоров до арестованных специалистов, А.Н.Туполев продолжал пытаться бороться за свое освобождение. 13 июня 1940 года он направляет следующее письмо Берии:

"Будучи по клевете и лжи арестован, я не считал возможным, чтобы столь ценный коллектив, который был одновременно со мной арестован, сколь-либо долго не работал над созданием новых типов самолетов для нашего воздушного флота … Я обращаюсь с просьбой, учитывая всю мою работу на пользу Советского Союза по созданию воздушного флота, отменить решение военной коллегии, восстановить меня в правах советского гражданина и представьте мне полноценную возможность и далее быть полезным Советскому Союзу созданием новых военных и гражданских самолетов.

Что же касается вынужденно подписанных мною ложных протоколов, то за свое малодушие я достаточно наказан почти трехлетним лишением свободы.

13 июня 1940 года. Народный комиссар, я очень прошу принять меня и лично заслушать. А.Туполев.**

Берия принял А.Н.Туполева и подтвердил свое ранее данное обещание -"самолет в воздухе - вы на свободе".

1 июня 1940 года вышло Постановление Государственной) Комитета Обороны №239, а 16 июня - Приказ №293 НКАП по самолету "103". в которых оговаривалось следующее:

- спроектировать и построить первый экземпляр с двумя моторами AM-35А и два экземпляра с двумя моторами М-120 ТК-2 и предъявить на государственные испытания: 1-й эк *ем пляр - 1 января 1941 года, 2-ои эк земпляр - 1 марта 1941 года, 3 и .*к земпляр - / мая 1941 года; - оговаривались следующие летно-тактические данные:

Максимальная скорость на высоте, 560 км/ч на высоте 7000 м, 625 км/ч на высоте 7000 м ("103" 2 АМ-35А), 720 км/ч на высоте 12000 м ("103" 2М-120 ТК-2).

Дальность полета, нормальная 1000 км, максимальная 2500 км, для отдельных стратегических рейсов 3200 км.

Практический потолок 11000 м ("103" 2 АМ-35А) и 13000 м ("103" 2М-120 ТК-2).

Бомбовая нагрузка, нормальная 1000 кг, максимальная 2000 кг.

Стрелково-пушечное вооружение: 2 х ШВАК-20, 4 х ШКАС.

Экипаж 3 чел.

- устанавливались следующие сроки этапов работ по изготовлению самолетов "103":

Самолет "103" находился в постройке на заводе №156 с мая 1940 года. В ходе работы силовая установка была перепроектирована с двигателей АМ-35А под АМ-37, мощностью по 1400 л.с.

Весной 1940 года авиационная делегация СССР посетила Германию, где она была ознакомлена с основными боевыми самолетами Люфтваффе, в том числе и с пикирующим двухмоторным бомбардировщиком Ju-88. Члены делегации, особенно представители ВВС, обратили внимание на компактное размещение экипажа в одной передней кабине, что позволяло обеспечить более высокую устойчивость экипажа в бою. По результатам командировки ВВС в мае 1940 выдвинули дополнительные требования к самолету "103": увеличить экипаж до до 4-х человек, разместить штурмана рядом с летчиком, по типу Ju-88, установить дополнительную огневую точку. Проект с измененной компоновкой кабины получает обозначение самолет " 1 ОЗУ" (по КБ - самолет "59"). В первоначальном варианте на самолете "103" в передней кабине находился только один летчик, имевший прекрасный обзор вперед и вниз, а в задней части фюзеляжа размещались два стрелка, из которых верхний мог в лежачем положении выполнять функции штурмана. Таким образом, начиная с мая 1940 года, работы по проекту были продолжены в трех направлениях: самолет "103" 2АМ-37, самолет "103У" 2АМ-37 и "103" 2М-120 (самолет "103В").

11 и 25 октября 1940 года выходят соответственно Постановление ГКО № 401 и Приказ №588 НКАП, учитывав шие последние изменения в требованиях ВВС к самолетам "103" и переход на новый тип двигателей для первых двух экземпляров:

- на первый экземпляр самолета "103" должны были устанавливаться двига.ели АМ-37;

- второй и третий экземпляры самолета "103" выпустить в улучшенном виде с совместным размещением летчика и штурмана в передней кабине;

- второй экземпляр самолета "103" 2АМ-37 выпустить со следующими ЛТД: экипаж - 3 чел,

максимальная скорость на высоте 7000 м - 580-600 км/ч,

дальность нормальная на 0,9 максимальной скорости с 1000 кг бомб - 1000 км,

дальность максимальная с 1000 кг бомб - 2500 км,

практический потолок - 10000 м,

бомбовая нагрузка: нормальная -1000 кг, максимальная - 2000 кг,

стрелково-пушечное вооружение -

2 х ШВАК-20 и 5 х ШКАС;

- третий экземпляр самолета "103" 2М-120ТК ("103В") выпустить со следующими ЛТД:

экипаж - 3 чел,

максимальная скорость на высоте 7000 м - 600 км/ч, дальность нормальная на 0,9 максимальной скорости с 1000 кг бомб - 1000 км,

дальность максимальная с 1000 кг бомб - 2500 км,

бомбовая нагрузка: нормальная -1000 кг, максимальная - 2000 кг,

стрелково-пушечное вооружение -

2 х ШВАК-20 и 5 х ШКАС.

В октябре-ноябре 1940 года были подготовлены новые эскизные проекты по всем трем вариантам самолета "103", являвшиеся, по существу, предварительными техническими описаниями. Кроме основных вариантов, в октябре 1940 года было подготовлено техническое предложение по дальнему варианту самолета "103" 2АМ-37 - самолет "103Д", с увеличенным размахом крыла. Проект "103Д" был подготовлен на базе самолета "103У". В дальнейшем наработки по этому проекту были использованы в работах над дальним вариантами Ту-2.

Согласно эскизным проектам самолеты "103" в различных вариантах должны были иметь следующие летно-так-тические характеристики:

Компоновочная схема вооружения самолета "103"

Самолеты семейства "103" являлись скоростными пикирующими бомбардировщиками, предназначенными для операций в тактической и оперативных зонах сухопутных и морских ТВД, в условиях сильного противодействия ПВО. В отличие от всех существовавших в то время пикирующих бомбардировщиков самолеты типа "103" могли производить бомбометание не только с замедленного пикирования, используя воздушные тормоза, но и со скоростного пикирования. При скоростном пикировании самолет мог достигать скорости 900 км/ч. Достижение столь высоких скоростей на пикировании обеспечивало повышенные точности и эффективности бомбометания. Это позволяло использовать самолеты "103" для поражения целей, имеющих малые габариты: боевые и транспортные корабли всех классов, до линкоров включительно; железобетонных фортов и ДОТ-ов укрепрайонов; военных, транспортных и промышленных объектов, хорошо защищенных средствами ПВО. В соответствии с этим в комплект бомбовой нагрузки самолета включались бронебойные и фугасные бомбы калибра от 100 до 1000 кг. Для борьбы с подвижными целями и живой силой противника (сосредоточение войск, группы танков, авиация на аэродромах, десантные группы и т.д) самолет мог брать осколочные и бронебойные бомбы калибра от 2,5 до 25 кг.

Форма бомбового отсека и система бомбодержателей позволяли обеспечивать выход бомб на пикировании без специальных устройств. Наступательное стрелково-пушечное вооружение (2 х ШВАК-20, 2 х ШКАС у "103" и дополнительно 10 х РС-132 у "103У" и "103В") позволяло привлекать самолет для непосредственной штурмовой поддержки наземных и морских сил при условии несильной наземной ПВО противника. Оборудование самолета позволяло обеспечивать выполнение полетов и боевое применение в сложных мете-рологических условиях, в любое время суток. Для облегчения условий работы экипажа, обеспечения безопасности полета и эффективности выполнения боевых задач, самолет оборудовался автоматами курса и вывода из пикирования. Система оборонительного вооружения самолета базировавшаяся на скорострельных пулеметах ШКАС калибра 7,62 мм (два на самолете "103" и три - на "103У"и "103В") в совокупности с системой бронезащиты и протектированны-ми топливными баками, заполнявшимися нейтральным газом, что по тогдашним взглядам, должна была обеспечить устойчивость и живучесть самолета в случае атак истребителей противника, вооруженных крупнокалиберными пулеметами, имевшими в боекомплекте бронебойные и зажигательные пули. Экипаж самолета "103" состоял из трех человек: летчика, размещавшегося в передней кабине; стрелка и стрелка-радиста, размещавшихся в задней кабине. Предусматривалось, что стрелок верхней пулеметной установки должен был совмещать функции штурмана. На самолетах "103У" и "103В" летчик и штурман располагались в увеличенной передней кабине. Такое размещение двух ведущих членов экипажа обеспечивало, помимо повышения устойчивости экипажа в бою, в равной степени как бомбардирование с пикирования, так и бомардирование с горизонтального полета не только в тактической полосе линии фронта, но и при выполнении боевых заданий в глубоких тылах противника. Некоторое уменьшение скорости полета за счет увеличения носовой части фюзеляжа, компенсировалось усилением защиты задней полусферы за счет размещения в задней кабине дополнительной пулеметной установки у штурмана и возможностью размещения 4-го члена экипажа - стрелка из нижней люковой установки в дополнение к стрелку-радисту.

Самолеты семейства "103" по своей схеме представляли собой двухмоторо-ные цельнометаллические свободноне-сущие монопланы с высокорасположенным крылом. Фюзеляж полумонококо-вой конструкции, крыло кессонной конструкции двухлонжеронное. Хвостовое оперение свободнонесущее с двухкиле-вым разнесенным хвостовым оперением. Все рули и элероны были снабжены триммерами с дистанционным электрическим управлением. Для улучшения взлетно-посадочных характеристик на крыле устанавливались щитки-закрылки типа Шренк с гидравлическим управлением. На отъемных частях крыла устанавливались тормозные решетки, служившие для уменьшения скорости пикирования. Самолет имел убирающиеся в полете основные стойки и хвостовое колесо шасси. На самолетах "103" и "103У" устанавливались два двигателя водяного охлаждения типа АМ-37 мощностью по 1400 л.с. Особенностью силовой установки самолета "103У" являлось расположение радиаторов дополнительного контура охлаждения воздуха, идущего к карбюраторам двигателей, под капотом и продувка их через воздухозаборники в коках винтов.

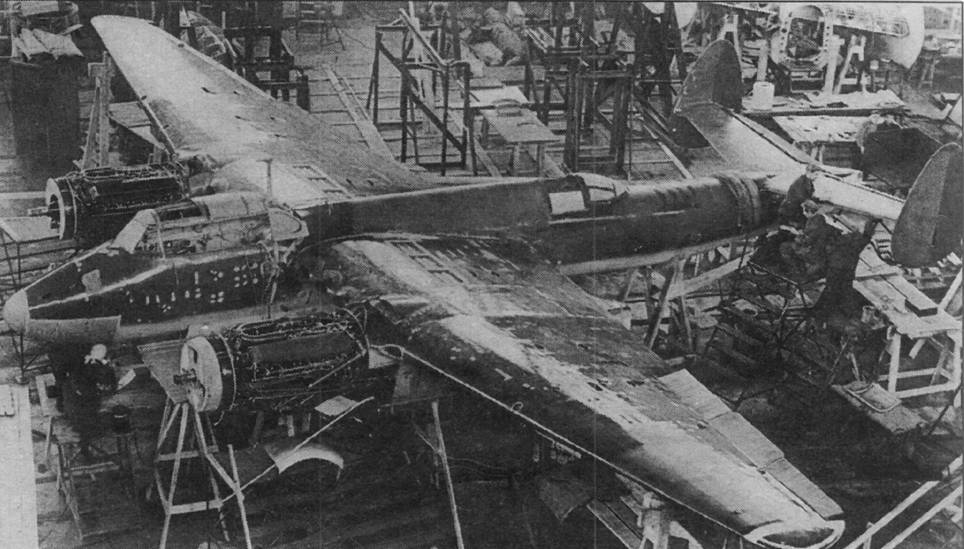

В мае 1940 года в опытном производстве на заводе №156 был запущен самолет "103", а с июля самолет "103У".

Первым был построен и подготовлен к испытаниям самолет "103" 2АМ-37.

Самолет "103"("58") - первый прототип бомбардировщика Ту-2

Летчик-испытатель самолета 103 М.А.Нюхтиков

ведущий инженер по испытаниям- самолета "103" A.M. Черемухин

В конце осени 1940 года машина была закончена постройкой на заводе №156 и затем в разобранном виде была перевезена на аэродром НИИ ВВС в Чка-ловскую. 4 декабря 1940 года Приказом НКАП №689 для проведения заводских испытаний самолета "103" назначается экипаж из испытателей НИИ ВВС: первый летчик - М.А.Нюхтиков, второй - Ф.Ф.Опадчий, штурман - A.M. Акопян. 8 января 1941 года самолет "103" был окончательно собран и началась его подготовка к летным испытаниям. 29 января 1941 года экипаж в составе М.А.Нюхтикова и А.М.Акопяна выполнил на самолете "103" первый полет. При выполнении первого полета на аэродроме НИИ ВВС находились А.Н.Туполев и его коллеги, всего 12 человек из состава его группы. До конца мая опытная машина проходила заводские испытания, плавно перешедшие в июне-июле 1941 года в государственные. Летными испытаниями от туполевцев руководил Е.К.Стоман, обязанности ведущего инженера, выполнял A.M. Черемухин, от НИИ ВВС ведущим инженером был Мируц. В ходе испытаний были зафиксированы следующие данные самолета "103" 2АМ-37:

- длина самолета - 13,2 м;

- размах крыла - 18,8 м;

- высота самолета -4,5 м;

- площадь крыла - 48,5 м2;

- площадь вертикального оперения - 4,37 м2;

- площадь горизонтального оперения - 8,46 м2;

- нормальная взлетная масса -9950/10130 кг (с 900 кг топлива);

- перегрузочная взлетная масса -10992 кг (полная заправка и 1000 кг бомб);

- масса пустого самолета - 7626 кг;

- бомбовая нагрузка нормальная -1000 кг, максимальная - 2000 кг;

- максимальная скорость на высоте 7800 м - 635 км/ч;

- максимальная скорость у земли -482 км/ч;

- время набора высоты 5000 м 8,6 мин;

- практический потолок - 10600 м;

- техническая дальность при полете на скорости 540 км/ч, высоте 1000 кг бомб - 1980 км;

- расчетная, фактическая - 1612 км;

В сборочном цехе самолет "103У" ("59")

- максимальная техническая дальность - 2500 км;

- длина разбега - 440 м;

- длина пробега - 730 м;

- посадочная скорость - 152 км/ч;

- стрелково-пушечное вооружение -2 х ШВАК 4 х ШКАС;

- экипаж - 3 чел.

Испытания самолета "103" 2ЛМ-37 показали, что его скорости полета были равны скоростям современных истребителей. По комплексу своих летно-так-тических данных этот самолет на начало 1941 года законно мог быть отнесен к лучшим в своем классе.

Как отмечалось выше, весной 1940 года ВВС выдвинули к самолету "103" ряд новых требований, которые потребовали существенной переработки самолета, определившей лицо второго опытного экземпляра самолета "103" -"103У" 2АМ-37, который должен был стать эталоном для серийного производства.

ВВС потребовали добавить в экипаж штурмана, разместив его вместе с летчиком. Обычно штурман размещался в носовой застекленной части фюзеляжа, но это шло в разрез с компоновочными подходами разработчиков самолета к самолету-пикировщику, согласно которым летчик должен был иметь обзор вперед-вниз. Компромиссом было размещение штурмана уступом, сзади справа от летчика. Это требовало расширения фюзеляжа минимум на 300 мм, что, в свою очередь, приводило к расширению центроплана и к к значительным переделкам исходной конструкции. Выход был найден А.Н.Туполевым. Он предложил расширить только переднюю часть фюзеляжа, выполнив ее в виде

"головастика", сведя расширение ее на нет к 1-му лонжерону центроплана, таким образом оставив конструкцию центроплана без изменений. Предложенная аэродинамическая схема стала одним из первых практических применений сформулированного позже "правила площадей" и позволила получить на самолете "103У" коэффициенты лобового сопротивления фюзеляжа мало отличающиеся от полученных для исходного самолета "103", выполнявшегося без утолщения в передней части.

23 августа 1940 года был осмотрен и одобрен комиссией ВВС макет самолета "103У" 2АМ-37, 4 ноября закончилась передача рабочих чертежей в опытное производство. 9 апреля 1941 года постройка самолета была закончена. 15 мая 1941 года летчик-испытатель М.А. Нюхтиков совершил на "103У" первый полет. В июне-июле самолет вместе с первой машиной "103" проходит государственные испытания. В ходе них были зафиксированы следующие данные самолета:

- длина самолета - 13,8 м;

- размах крыла - 18,8 м;

- высота самолета -4,5 м;

- площадь крыла - 48,5 м2;

- нормальная взлетная масса -10448 кг;

- перегрузочная взлетная масса -11498 кг;

- масса пустого самолета - 7823 кг;

- бомбовая нагрузка нормальная - 1000 кг; максимальная - 2000 кг;

- максимальная скорость на высоте 7800 м - 610 км/ч;

- максимальная скорость у земли -469 км/ч;

- время набора высоты 5000 м -9,5 мин;

- практический потолок - 10500 м;

- техническая дальность при полете на скорости 540 км/ч, высоте 7000 м с запасом топлива 1550 кг с 1000 кг бомб - 1898 км - расчетная,

фактическая - 1800 км;

- длина разбега - 435 м;

- длина пробега - 765 м;

- посадочная скорость - 155 км/ч;

- стрелково-пушечное вооружение 2 х ШВАК 5 х ШКАС;

- экипаж - 4 чел.

Самолет "103У", по результатам начавшихся испытаний, с целью улучшения путевой устойчивости был доработан: было установлено новое вертикальное оперение, его площадь была увеличена с 4,37 м2 (самолет "103" и "103У" на первом этапе испытаний) до 5,28 м2, что позволило скомпенсировать увеличение длины носовой части фюзеляжа на 0,6 м по сравнению с "103-ей" машиной.

В ходе испытаний 6 июля 1941 года, когда значительная часть полетов по программе была проведена, самолет "103У" потерпел катастрофу. В очередном испытательном полете, выполнявшемся в районе аэродрома НИИ ВВС, на правом двигателе AM-37 разрушилось рабочее колесо ПЦН. Осколками были повреждены силовая установка, фюзеляж и убит штурман А.М.Акопян. Летчик М.А. Нюхтиков покинул машину, которая, планируя, не теряя устойчивости, врезалась в землю и разбилась. В катастрофе также погиб Мальцев -военный инженер 3 ранга, принимавший участие в испытательном полете. Это досадное происшествие практически не сказалось на оценках ВВС по самолету "103": машина удалась, необходимо было запускать ее в серию и оснащать ею части.

Самолет "103У" во время-проведения испытаний

Испытания показали, что летно-так-тические данные самолета "103" в модернизированном виде практически остались без изменений, за исключением некоторого снижения максимальных скоростей полета. По результатам испытаний самолета "103" и самолета "103У" в июле 1941 года был выпущен Акт, подписанный и утвержденный руководством ВВС, ОТБ НКВД и НКАП (Командующий ВВС РККА Жигарев, НКАП Шахурин, Начальник НИИ ВВС Федоров, Начальник ОТБ НКВД майор ГБ Кравченко, Зам. Нач. ОТБ НКВД ст.лейтенант ГБ Кутепов, директор завода №156 Ляпидевский). Ниже приводятся выдержки из этого акта:

"Объект испытаний. Испытанию были подвергнуты самолеты "103" и "103У", спроектированные ОТБ НКВД и построенные на заводе №156 НКАП…

…. Заключение. Самолеты "103" и "103У" с двумя моторами AM-37 по своим летно-тактическим данным значительно превосходят все известные самолеты этого типа и полностью разрешают задачу вооружения ВВС Красной Армии фронтовым пикирующим бомбардировщиком.

Для серийной постройки в качестве фронтового бомбардировщика рекомендовать 4-х местный самолет "103У".

Самолет "103", имеющий скорость современного истребительного самолета и прошедший первый этап государственных испытаний, рекомендч вать к постройке в качестве многоцелевого самолета, могущего выполнять задачи бомбардировщика и истребителя, для чего усилить его пушечное вооружение и броневую защи-ту.

Вопрос о серийном производстве самолета "103" был решен в июне 1941

года, когда машины еще проходили летные испытания. 10 июня 1941 года вышло правительственное постановление, а 17 июня Приказ НКАП №533, в котором говорилось:

"Начальнику 10 Главиого Управления и директору завода №18 (Воронеж) т. Шенкману немедленно начать подготовку к постановке на производство самолета "103", исходя из того, что завод №18 должен в 1941

г. выпустить 1200 самолетов Ил-2 и 100 самолетов Ер-2 с М-40, а в 1942 г. /ООО самолетов "103" и 400 Ер-2.

Директору завода №156 т. Ляпидевскому совместно с начальником ОТБ НКВД т.Кравченко:

а) разработать серийные чертежи для передачи на завод №18 в период с

15 августа по 15 сентября 1941 г…..

Послать на завод №18 не позднее 15 октября 1941 г. группу специалистов ОТ Б НКВД в количестве 20-25 человек во главе с т.Туполевым и 40 человек вольнонаемных конструкторов."

Васякин М.П.

Внимательный читатель обратит внимание, что в данном Приказе перед фамилией ТУПОЛЕВ стоит "ТОВАРИЩ", зеков так называть было не принято. Берия держал свое слово: вопрос об освобождении А.Н.Туполева и его коллег был решен. 22 июня 1941 г началась Великая Отечественная война. Указом Президиума Верховного Совета СССР от 19 июля 1941 года А.Н.Туполев, С.М.Егер, Б.А.Саукке, А.М.Че-ремухин и др. были досрочно освобождены от дальнейшего отбытия наказания со снятием судимости. Через 14 лет, в 1955 году все они будут реабилитированы. 21 июля А.Н.Туполев был освобожден и вскоре отправляется в Омск, где с началом войны решено было развернуть серийное производство самолета "103". Под новый авиационный завод были выделены недостроенные корпуса автосборочного завода. Несколько ранее в Омск были отправлены его коллеги. На основании приказа НКАП № 652 от 9 июля 1941 года в Омск эвакуировался весь завод № 156, включая и ЦКБ-29. 18 июля 1941 года на базе двух эвакуированных заводов №156 и №81 (Тушино), согласно приказа НКАП № 714 был образован авиационный завод №166. Заключенные туполевцы уезжали из Москвы еще не зная, что большую часть их вскоре в Омске ждет свобода. Вот как описывает события тех дней С.М.Егер:

22 июня 1941 г. началась война. Большинство заключенных подали заявления с просьбой отправить их на фронт. Режим стал жестче. Мы рыли во дворе бомбоубежища.

15 июля, в ночь на 16-е, нас посадили в эшелон, в товарные вагоны с решетками и повезли на Восток. Андрея Николаевича вызвали и он исчез. Впереди и сзади нас шли эшелоны с оборудованием, с семьями вольнонаемных сотрудников ЦКБ-29 и с семьями заводских рабочих и инженеров.

Железнодорожники не понимали кого везут в "арестанском" эшелоне. На Восточной магистрале привыкли к "арес-танским" эшелонам, но там крики, лай собак. Тут - спокойный эшелон, вежливый разговор охраны с заключенными. Может быть первые военнопленные? Нет, говорят по-русски.

22 июля прибыли в Омск. Нас выгрузили и привезли в школу, где ночь мы спали на матрацах на полу. Утром 23 июля охрана сообщила, что немцы бомбили Москву. Настроение подавленное - у большинства заключенных и у охраны в Москве остались семьи.

Ранним утром 25 июля нас разбудили и стали зачитывать список - 24 человека, в том числе и я. "Собраться с вещами". Вывели за ворота и предложили самим отправиться в Областное управление НКВД. Так, стадом, как овцы, прижимаясь друг к другу, мы и пошли без охраны. В местном УНКВД каждому из нас объявили, что по ходатайству НКВД СССР Президиум Верховного Совета СССР 19 июля 1941 года принял решение досрочно освободить нас и восстановить в правах. Это была формула "отпущения грехов", а сами грехи были?

Нам выдали паспорта, деньги и указали местожительство. Я поселился в новом доме, в маленькой комнатке. Вызвал телеграммой жену и сына…"

На свободу был отпущен не весь "спецконтингент", часть создателей новой авиационной техники продолжали оставаться в ранге зеков. Какое-то время над будущим Ту-2 продолжал работать смешанный контингент из зеков и вольных специалистов.

Начало Великой Отечественной войны скорректировало планы по серийному выпуску самолета "103". Завод №18 в Воронеже практически полностью сосредоточился на массовом выпуске Ил-2 и ему было уже не до освоения новой машины. Поэтому серийная постройка самолета "103У" на основании Постановления ГКО №296 от 27 июля 1941 года и Приказа НКАП №761 от 29.07.41 г. была возложена на завод №166, причем первые 10 серийных машин должны были быть готовы к 1-му октября 1941 года (первоначально на строившемся заводе №166 предполагалось серийно выпускать цельнометаллический пушечный истребитель ОКБ А.С.Яковлева И-30). Согласно дальнейшим директивным документам, завод №166 должен был обеспечить в 4-м квартале 1941 года выпуск 45 самолетов "103У", а в 1942 году - 600 машин этого типа. В дальнейшем в ноябре программа на 1941 год была снижена до 10 машин, которые были построены в конце 1941 - начале 1942 года, но не с двигателями водяного охлаждения АМ-37, а с двигателями воздушного охлаждения М-82 (самолет "103В").

Оказавшись в конце июля 1941 года в Омске, коллектив КБ А.Н.Туполева занялся подготовкой серийной конструкторской документации для выпуска самолета "103У" на заводе №166, одновременно работая над усовершенствованием машины в направлении упрощения ее серийного производства и приспособления к массовому выпуску. В серийном производстве самолет должен был иметь обозначение "103С" 2АМ-37. В сентябре 1941 года в производство были переданы все рабочие чертежи, и завод приступил к постройке серии. Серийный самолет "103" 2АМ-37 при нормальном взлетном весе 10750 кг должен был развивать на высоте 7700 м скорость до 604 км/ч, набирать высоту в 5000 м за 10,1 минуты и иметь практический потолок в 10900 м. Вооружение должно было состоять из 1000-2000 кг бомб, двух пушек ШВАК и пяти пулеметов ШКАС.

С целью оценки облегчения эксплуатации самолета в зимних условиях, для самолета "103С" 2АМ-37 был рассмотрен вариант его использования с лыжным неубирающимся шасси. Расчеты показали, что при этом максимальная скорость на высоте 7350 м падала до 535 км/ч, у земли - до 420 км/ч, время набора высоты 5000 м увеличивалось до 12,4 мин.

Как отмечалось выше, в заключении по испытаниям самолетов "103" и "103У" рекомендовалось принять в качестве фронтового пикирующего бомбардировщика четырехместный "103У". Самолет "103" предлагалось развивать в направлении создания многоцелевого скоростного бомбардировщика. В свете этого в декабре 1941 года даже было принято решение об организации серийного производства самолета "103м 2АМ-37 на заводе №23 в Москве, которое осуществлено не было. Однако КБ А.Н. Туполева, в свете возможной реанимации самолета "103", подготовило в период с конца 1941 года по конец 1942 года несколько технических предложений по дальнейшему развитию самолета "103" в многоцелевой вариант. Было предложено выпускать серийно самолет "103" в следующих основных вариантах:

- скоростного высотного бомбардировщика с нормальной бомбовой нагрузкой 3000 кг, с вооружением 2 х ШВАК и 2 х УБ;

- скоростного высотного фоторазведчика с размещением в бомбоотсеке аэрофотоаппаратов типа АФА-33-500 и АФА-33-200 (при сохранении штатного АФА-Б) и дополнительного топливного бака на 750 л;

- высотного тяжелого истребителя с установкой в фюзеляже для стрельбы вперед одного пулемета УБ и двух пушек Ш-37, при сохранении крыльевых пушек ШВАК-20 и двух оборонительных пулеметов У Б, в бомбоотсеке предполагалась подвеска дополнительного топливного бака на 700 л.

Хотя в тот период эти предложения приняты не были, они стали в какой-то степени базовыми при работах над проектом самолета "63" ("СДБ"), являвшимся прямым развитием самолета "103" ("58").

Самолет "103В"("60")
