Артиллерийские катера пр. 1204 – 66 (53)

Водоизмещение, т:

– стандартное 73,4

– полное 77,4

Главные размерения, м:

– длина наибольшая (по КВЛ) 27,7 (26,8)

– ширина корпуса наибольшая (по КВЛ) 4,3 (3,78)

– осадка средняя 0,85

Экипаж (в т. ч. офицеров), чел 14 (1)

Автономность по запасам провизии, сут 7

Главная энергетическая установка:

– тип дизельная

– количество х тип ДД, 2 х М-50Ф (2 200)

– количество х тип (суммарная мощность, л. с.) движителей 2 х ВФШ

– количество х тип (мощность, кВт) источников тока ЭЭС 2 х ДГ (по 25)

Скорость хода, уз 23

Дальность плавания ходом 10 уз, мили 320

Вооружение:

РСЗО:

– наименование БМ-14-17

– количество ПУ х направляющих 1 х 17-140-мм

– боекомплект 34 НУРС М-14-ОФ

Артиллерийские комплексы: – количество АУ х стволов (тип АУ) 1 х 1-76-мм (в башне от танка ПТ-76)

– количество АУ х стволов (тип АУ) 1 х 2-14,5-мм (2М-6), 1 х 2-25-мм (2М-ЗМ) (27*)

– количество АУ х стволов (тип АУ) 1 х 1-7,62-мм (ПКТ)(28*)

– количество гранатометов х стволов (тип гранатометов) 4 х 1-30-мм («Пламя» БП-30)

Зенитный ракетный комплекс:

– наименование «Стрела-2М»

– количество ПУ х направляющих (тип ПУ) 1 х 2 (ПЗРК)

– боекомплект 8 ЗР

Радиоэлектронное:

– навигационная РЛС «Донец-2»

( 27* ) На катерах последних серий.

( 28* ) В башне от танка ПТ-76.

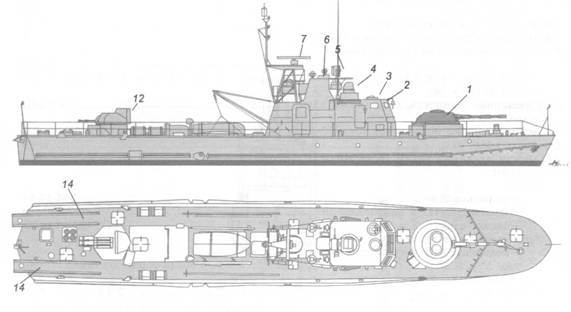

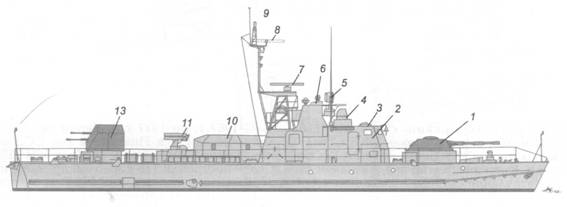

Схема внешнего вида артиллерийских катеров пр. 1204 ранней (вверху) и поздней (внизу) постройки:

1 – 76,2-мм АУ (в башне танка ПТ-76); 2 – ходовая рубка; 3 – оптический перископический визир ходовой рубки; 4 – артиллерийский оптический визир; 5 – морской прожектор K-35-3TM; 6 – ходовой мостик; 7 – АП РЛС «Донец-2»; 8 – АП РЛС «Лоция»; 9 – антенна «Двойник» (связь); 10 – хранилище (погреб) НУРС М-14-ОФ; II – ПУ НУРС; 12 – 14.5-мм зенитная башенная АУ; 13 – 25-мм Ay 2М-ЗМ; 14 – минные рельсы.

Речной артиллерийский катер пр. 1204 (шифр «Шмель») спроектирован ПКБ «Алмаз» под руководством Ю.Ю. Бенуа, затем Л.В. Ози- мова и М.В. Кошкина. Катер предназначен для несения патрульной службы и поддержки действий сухопутных войск в прибрежных районах.

Корпус гладкопалубный, стальной, с тоннельным образованием в подводной части в районе движителей. Корпус разделен водонепроницаемыми переборками на 11 отсеков.

Толщина бронирования корпуса (в районе машинного отделения) достигает 8 мм, крыши ходовой рубки и палубы (также в районе машинного отделения)-5 мм, вертикальных стенок ходовой рубки и барбетов АУ-10 мм.

По мнению специалистов, главным недостатком данных катеров являются слабость 76-мм АУ и бронирования, которое может защитить лишь от осколков и пуль.

С 1967 г. по 1977 г. в Керчи (на ССЗ «Залив»-98 ед.) и в Николаеве (на ССЗ им. 61 коммунара-20 ед.) для ВМФ и МЧ ПВ КГБ СССР построили 118 кораблей пр. 1204, из них 66 предназначались для ВМФ. В процессе эксплуатации часть кораблей, входивших в состав ВМФ, передали МЧ ПВ КГБ СССР. Катера, предназначавшиеся для службы на р. Амур, по железной дороге доставляли в Хабаровск, где и приводили в боеготовое состояние. Четыре катера пр. 1204 в 1984- 1985 гг. передали правительству Камбоджи. Кроме ниже приведенных, в состав флота входили катера АК-199, АК-206, АК-255, АК-233 и АК-586, построенные на ССЗ им. 61 коммунара в г. Николаеве.

По состоянию на декабрь 2001 г. в составе российского флота оставалось четыре катера пр. 1204. Четыре таких же катера принадлежали правительству Украины, а еще 12- МЧ ФПС РФ.

АК-484 (зав. № 305). ССЗ «Залив» (г. Керчь): 25.08.1970 г.; 06.11.1970 г.; 30.11.1970 г.

Входил в состав ТОФ. В середине 1990 г. был исключен из боевого состава флота и передан МЧ ПВ КГБ СССР.

АК-485 (зав. № 306). ССЗ «Залив» (г. Керчь): 08.09.1970 г.; 28.11.1970 г.; 28.12.1970 г.

Входил в состав ТОФ (дивизион артиллерийских кораблей АФл). В 1989 г. из-за износа материальной части был исключен из боевого состава флота и передан ОФИ для утилизации.

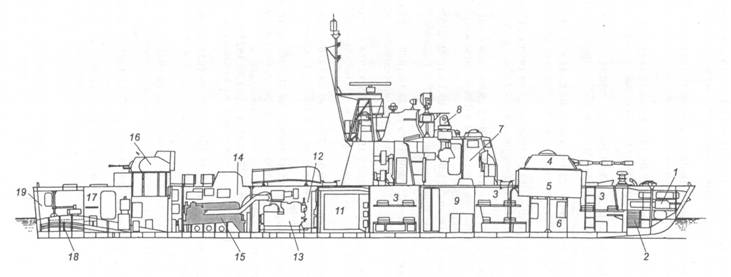

Схема общего расположения артиллерийского катера пр. 1204:

1 – форпик; 2 – цепной ящик; 3 – кубрики личного состава; 4 – 76,2-мм АУ (в башне танка ПТ-76); 5 – барбет 76-мм АУ; 6 – артиллерийский отсек; 7 – ходовая рубка; 8 – ходовой мостик; 9 – каюта командира корабля; 10 – вентиляторная; 11 – пост управления двигателями; 12 – генераторный отсек; 13 – ДГ; 14 – моторное отделение; 15 – главный двигатель; 16 – 145-мм зенитная башенная АУ; 17 – тамбур; 18 – тоннельное образование в районе движителей; 19 – ахтерпик.

АК-250 (зав. № 319). ССЗ «Залив» (г. Керчь): 12.04.1971 г.; 29.06.1971 г.; 30.07.1971 г.

Входил в состав ТОФ. В середине 1990 г. корабль исключили из боевого состава флота и передали МЧ ПВ КГБ СССР.

АК-241 (зав. № 320). ССЗ «Залив» (г. Керчь): 26.04.1971 г.; 08.07.1971 г.; 31.07.1971 г.

Входил в состав ТОФ. В середине 1990 г. корабль исключили из боевого состава флота и передали МЧ ПВ КГБ СССР.

АК-244 (зав. № 321). ССЗ «Залив» (г. Керчь): 11.05.1971 г.; 29.07.1971 г.; 29.08.1971 г.

Входил в состав ТОФ. В середине 1990 г. корабль исключили из боевого состава флота и передали МЧ ПВ КГБ СССР.

АК-245 (зав. № 327). ССЗ «Залив» (г. Керчь): 10.08.1971 г.; 29.10.1971 г.; 30.11.1971 г.

Входил в состав ТОФ. В середине 1990 г. корабль исключили из боевого состава флота и передали МЧ ПВ КГБ СССР.

АК-243 (зав. № 330). ССЗ «Залив» (г. Керчь): 29.09.1971 г.; 08.12.1971 г.; 31.12.1971 г.

Входил в состав ТОФ. В середине 1990 г. корабль исключили из боевого состава флота и передали МЧ ПВ КГБ СССР.

АК-207 (зав. № 344). ССЗ «Залив» (г. Керчь): 23.04.1972 г.; 04.08.1972 г.; 31.08.1972 г.

Входил в состав ТОФ. В 1985 г. был выведен в резерв, а в 1989 г. исключен из боевого состава флота и передан ОФИ для утилизации.

АК-404 (зав. № 669). ССЗ «Залив» (г. Керчь): 26.11.1968 г.; 07.03.1969 г.; 25.04.1969 г.

Входил в состав ТОФ. В 1988 г. был исключен из боевого состава флота м передан ОФИ для утилизации.

АК-405 (зав. № 670). ССЗ «Залив» (г. Керчь): 18.12.1968 г.; 25.03.1969 г.; 08.05.1969 г.

Входил в состав ТОФ. В 1985 г. был выведен в резерв, а в 1989 г. исключен из боевого состава флота и передан ОФИ для утилизации.

АК-406 (зав. № 671). ССЗ «Залив» (г. Керчь): 11.01.1969 г.; 15.04.1969 г.; 31.05.1969 г.

Входил в состав ТОФ. В 1985 г. был выведен в резерв, а в 1989 г. исключен из боевого состава флота и передан ОФИ для утилизации.

АК-222 (зав. № 672). ССЗ «Залив» (г. Керчь): 21.01.1969 г.; 07.05.1969 г.; 12.06.1969 г.

Входил в состав ТОФ. В 1985 г. был выведен в резерв, а в 1989 г. исключен из боевого состава флота и передан ОФИ для утилизации.

АК-483 (зав. № 682). ССЗ «Залив» (г. Керчь): 23.07.1970 г.; 23.10.1970 г.; 23.11.1970 г.

Входил в состав ТОФ. В середине 1990 г. был исключен из боевого состава флота и передан МЧ ПВ КГБ СССР.

АК-489 (зав. № 301). ССЗ «Залив» (г. Керчь): 01.06.1970 г.; 04.09.1970 г.; 30.09.1970 г.

Входил в состав БФ. В ноябре 1992 г. был выведен в резерв, а в декабре 1995 г. передан ОРВИ для утилизации.

АК-506 (зав. № 302). ССЗ «Залив» (г. Керчь): 26.06.1970 г.; 26.09.1970 г.; 28.10.1970 г.

Входил в состав ЧФ. В 1993 г был выведен в резерв, а в 1995 г. исключен из боевого состава флота и передан ОРВИ для утилизации.

АК-507 (зав. № 303). ССЗ «Залив» (г. Керчь): 15.07.1970 г.; 06.10.1970 г.; 31.10.1970 г.

Входил в состав БФ. В апреле 1992 г. был исключен из боевого состава флота и передан Балтийской бригаде ПСКР ФПС РФ Прибалтийского ПО (г. Высоцк).

АК-585(29*)(зав. № 318). ССЗ «Залив» (г. Керчь): 29.03.1971 г.; 12.06.1971 г.; 30.06.1971 г.

Входил в состав ТОФ. В декабре 1993 г. был исключен из боевого состава флота и передан ОРВИ для утилизации.

АК-249 (зав. № 325). ССЗ «Залив» (г. Керчь): 12.07.1971 г.; 30.09.1971 г.; 29.10.1971 г.

После вступления в строй входил в состав дивизиона артиллерийских кораблей АФл, а затем был передан МЧ ПВ ФСБ РФ (Северо-Восточный ПО).

АК-247 (зав. № 326). ССЗ «Залив» (г. Керчь): 28.07.1971 г.; 12.10.1971 г.; 31.10.1971 г.

Входил в состав БФ. В декабре 1994 г. был исключен из боевого состава флота и передан ОРВИ для утилизации.

АК-248 (зав. № 328). ССЗ «Залив» (г. Керчь): 27.08.1971 г.; 11.11.1971 г.; 30.11.1971 г.

После вступления в строй входил в состав ЧФ, а с марта 1994 г.- в состав КФл.

АК-246 (зав. № 329). ССЗ «Залив» (г. Керчь): 09.09.1971 г.; 30.11.1971 г.; 27.12.1971 г.

Входил в состав ЧФ. В феврале 1995 г. был передан правительству Украины, переименован в KciniB и 10.04.1994 г. включен в состав бригады Западного морского района ВМСУ.

АК-197 (зав. № 338). ССЗ «Залив» (г. Керчь): 14.02.1972 г.; 29.04.1972 г.; 31.05.1972 г.

Входил в состав ТОФ. В ноябре 1993 г. был исключен из боевого состава флота и передан ОРВИ для утилизации.

АК-198 (зав. № 339). ССЗ «Залив» (г. Керчь): 28.02.1972 г.; 17.05.1972 г.; 13.06.1972 г.

Входил в состав ТОФ. В ноябре 1993 г. был исключен из боевого состава флота и передан ОРВИ для утилизации.

АК-201 (зав. № 340). ССЗ «Залив» (г. Керчь): 14.03.1972 г.; 30.05.1972 г.; 30.06.1972 г.

Входил в состав ТОФ. В ноябре 1993 г. был исключен из боевого состава флота и передан ОРВИ для утилизации.

( 29* ) По другим данным, литерное обозначение АК-585 имел зав. № 652, а литерное обозначение АК-242-зав. № 318.

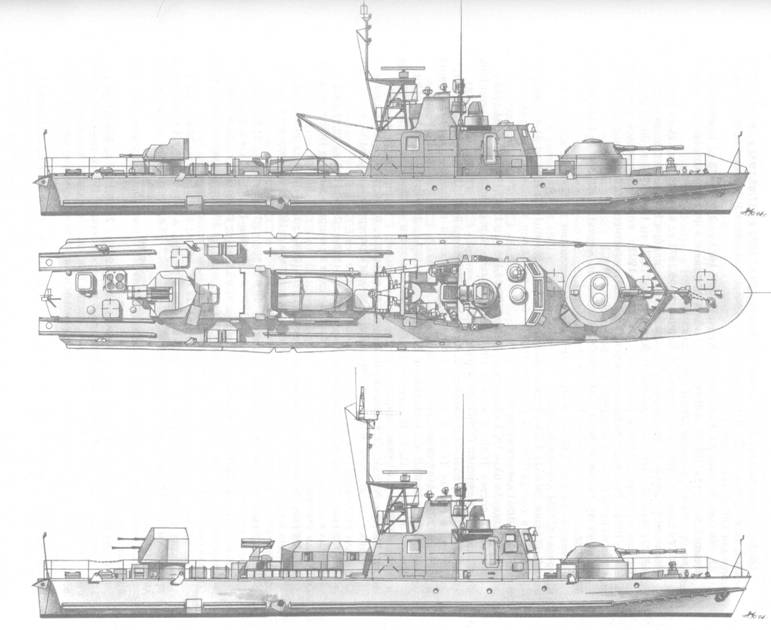

Артиллерийский катер пр. 1204 ранней (вверху) и поздней (внизу) постройки

АК-202 (зав. № 341). ССЗ «Залив» (г. Керчь): 29.03.1972 г.; 12.06.1972 г.; 30.06.1972 г.

Входил в состав ТОФ. В апреле 1992 г. был исключен из боевого состава флота и передан ОФИ для утилизации.

АК-203 (зав. № 342). ССЗ «Залив» (г. Керчь): 20.03.1972 г.; 07.07.1972 г.; 29.07.1972 г.

Входил в состав ТОФ. В ноябре 1993 г. был исключен из боевого состава флота и передан ОРВИ для утилизации.

АК-205 (30*) (зав. № 343). ССЗ «Залив» (г. Керчь): 29.04.1972 г.; 17.07.1972 г.; 05.08.1972 г.

Входил в состав ТОФ. В ноябре 1993 г. был исключен из боевого состава флота и передан ОРВИ для утилизации.

АК-208 (зав. № 345). ССЗ «Залив» (г. Керчь): 13.06.1972 г.; 22.08.1972 г.; 14.09.1972 г.

Входил в состав БФ, в марте 1992 г. был выведен в резерв второй категории, а в декабре 1994 г. передан ОРВИ для утилизации.

АК-209 (зав. № 346). ССЗ «Залив» (г. Керчь): 26.06.1972 г.; 05.09.1972 г.; 29.09.1972 г.

После вступления в строй входил в состав ЧФ, а с ноября 1989 г.- в состав КФл.

АК-211 (зав. № 347). ССЗ «Залив» (г. Керчь): 20.07.1972 г.; 12.09.1972 г.; 30.09.1972 г.

Входил в состав ЧФ (ВМБ Кислица). С 1988 г. по 1992 г. корабль числился в резерве. В начале 1994 г. был передан правительству Украины, переименован в Лубна и 10.04.1994 г. включен в состав бригады Западного морского района ВМСУ.

АК-354 (зав. № 650, с 1986 т.-АК-ЗЗ). ССЗ «Залив» (г. Керчь): 01.07.1967 г.; 13.09.1967 г.; 30.09.1967 г.

Входил в состав ТОФ. В декабре 1993 г. был исключен из боевого состава флота и передан ОРВИ для утилизации.

АК-584 (зав. № 651). ССЗ «Залив» (г. Керчь): 31.03.1967 г.; 10.02.1968 г.; 31.03.1968 г.

Входил в состав ТОФ. В декабре 1993 г. был исключен из боевого состава флота и передан ОРВИ для утилизации.

АК-242 (зав. № 652). ССЗ «Залив» (г. Керчь): 30.04.1967 г.; 12.03.1968 г.; 29.04.1968 г.

Входил в состав ТОФ. В апреле 1994 г. был выведен в резерв второй категории, а в июле 1997 г. передан ОРВИ для утилизации.

АК-587 (зав. № 653). ССЗ «Залив» (г. Керчь): 29.08.1967 г.; 30.03.1968 г.; 29.05.1968 г.

Входил в состав ТОФ. В ноябре 1992 г. был исключен из боевого состава флота и передан ОРВИ для утилизации.

АК-581 (зав. № 654). ССЗ «Залив» (г. Керчь): 15.11.1967 г.; 26.04.1968 г.; 09.06.1968 г.

Входил в состав ТОФ. В декабре 1993 г. был исключен из боевого состава флота и передан ОРВИ для утилизации.

АК-588 (зав. № 655). ССЗ «Залив» (г. Керчь): 07.02.1968 г.; 03.06.1968 г.; 30.06.1968 г.

Входил в состав ТОФ. В апреле 1994 г. был выведен в резерв, а в июле 1997 г. передан ОРВИ для утилизации.

АК-589 (зав. № 656). ССЗ «Залив» (г. Керчь): 07.03.1968 г.; 24.06.1968 г.; 29.07.1968 г.

Входил в состав ТОФ. В апреле 1994 г. был выведен в резерв, а в июле 1997 г. передан ОРВИ для утилизации.

АК-599 (зав. № 657). ССЗ «Залив» (г. Керчь): 08.04.1968 г.; 13.07.1968 г.; 30.08.1968 г.

Входил в состав ЧФ. В 1988 г. был выведен в резерв, а в 1955 г. исключен из боевого состава флота и передан ОРВИ для утилизации.

АК-582 (зав. № 658). ССЗ «Залив» (г. Керчь): 18.04.1968 г.; 31.07.1968 г.; 31.08.1968 г.

После вступления в строй входил в состав ЧФ, а с ноября 1989 г.- в состав КФл.

АК-602 (зав. № 659). ССЗ «Залив» (г. Керчь): 07.05.1968 г.; 20.08.1968 г.; 30.09.1968 г.

Входил в состав ЧФ. В 1988 г. был выведен в резерв, а в 1995 г. исключен из боевого состава флота и передан ОРВИ для утилизации.

АК-563 (зав. № 660). ССЗ «Залив» (г. Керчь): 28.05.1968 г.; 05.09.1968 г.; 30.09.1968 г.

Входил в состав ЧФ. В 1988 г. корабль вывели в резерв, а в начале 1994 г. передали правительству Украины, переименовали в Шжин и 10.04.1994 г. включили в состав бригады Западного морского района ВМСУ.

В настоящее время корабль из-за плохого технического состояния корпуса законсервирован и поднят на берег.

АК-564 (зав. № 661). ССЗ «Залив» (г. Керчь): 10.06.1968 г.; 25.09.1968 г.; 31.10.1968 г.

Входил в состав ЧФ. В 1988 г. был выведен в резерв, в начале 1994 г. передан правительству Украины и 10.04.1994 г. включен в состав бригады Западного морского района ВМСУ. В 1995 г. корабль из-за износа материальной части исключили из состава ВМСУ и разобрали на запасные части.

АК-583 (зав. № 662). ССЗ «Залив» (г. Керчь): 27.06.1968 г.; 07.10.1968 г.; 31.10.1968 г.

Входил в состав ЧФ. 10.04.1994 г. был передан правительству Украины и включен в состав бригады Западного морского района ВМСУ. В 1995 г. из-за износа материальной части корабль исключили из состава ВМСУ и разобрали на запасные части.

АК-384 (зав. № 663). ССЗ «Залив» (г. Керчь): 09.07.1968 г.; 24.10.1968 г.; 29.11.1968 г.

Входил в состав ТОФ. В декабре 1993 г. был исключен из боевого состава флота и передан ОРВИ для утилизации.

АК-385 (зав. № 664). ССЗ «Залив» (г. Керчь): 20.07.1968 г.; 06.11.1968 г.; 30.11.1968 г.

Входил в состав ТОФ. В апреле 1992 г. был исключен из боевого состава флота и передан ОФИ для утилизации.

АК-387 (зав. № 665). ССЗ «Залив» (г. Керчь): 29.08.1968 г.; 30.11.1968 г.; 28.12.1968 г.

Входил в состав ТОФ. В апреле 1994 г. был выведен в резерв, а в июле 1997 г. передан ОРВИ для утилизации.

АК-397 (зав. № 666). ССЗ «Залив» (г. Керчь): 23.09.1968 г.; 11.12.1968 г.; 17.01.1969 г.

Входил в состав ЧФ. В 1988 г. был выведен в резерв и в г. Измаил поставлен на прикол. В феврале 1995 г. корабль был передан правительству Украины, переименован в 1змтл и 10.04.1994 г. включен в состав бригады Западного морского района ВМСУ.

АК-398 (зав. № 667). ССЗ «Залив» (г. Керчь): 18.10.1968 г.; 08.01.1969 г.; 12.03.1969 г.

Входил в состав ТОФ. В апреле 1994 г. был выведен в резерв, а в июле 1997 г. передан ОРВИ для утилизации.

АК-399 (зав. № 668). ССЗ «Залив» (г. Керчь): 11.11.1968 г.; 07.02.1969 г.; 29.03.1969 г.

Входил в состав ТОФ. В апреле 1994 г. был выведен в резерв, а в июле 1997 г. передан ОРВИ для утилизации.

АК-223 (зав. № 673). ССЗ «Залив» (г. Керчь): 22.06.1969 г.

После вступления в строй входил в состав ЧФ, а с марта 1990 г.- в состав КФл.

АК-224 (зав. № 674). ССЗ «Залив» (г. Керчь): 28.02.1969 г.; 20.06.1969 г.; 25.06.1969 г.

После вступления в строй входил в состав ЧФ, а с марта 1990 г.- в состав КФл.

АК-225 (зав. № 675). ССЗ «Залив» (г. Керчь): 11.02.1969 г.; 23.05.1969 г.; 30.06.1969 г.

Входил в состав ЧФ. В 1988 г. корабль вывели в резерв, в начале 1994 г. передали правительству Украины и 10.04.1994 г. включили в состав бригады Западного морского района ВМСУ.

АК-408 (зав. № 676). ССЗ «Залив» (г. Керчь): 04.04.1969 г.; 18.07.1969 г.; 19.08.1969 г.

Входил в состав ТОФ. В апреле 1994 г. был выведен в резерв второй категории, а в июле 1997 г. передан ОРВИ для утилизации.

АК-409 (зав. № 677). ССЗ «Залив» (г. Керчь): 21.04.1969 г.; 07.08.1969 г.; 31.08.1969 г.

Входил в состав БФ. В марте 1992 г. был выведен в резерв, а в ноябре 1994 г. передан ОРВИ для утилизации.

АК-508 (зав. № 699). ССЗ «Залив» (г. Керчь): 04.04.1970 г.; 31.07.1970 г.; 14.09.1970 г.

Входил в состав БФ. В декабре 1994 г. был исключен из боевого состава флота и передан Балтийской бригаде ПСКР ФПС РФ Прибалтийского ПО (г. Высоцк).

АК-509 (зав. № 700). ССЗ «Залив» (г. Керчь): 22.05.1970 г.; 21.08.1970 г.; 22.09.1970 г.

Входил в состав БФ. В декабре 1994 г. был исключен из боевого состава флота и передан Балтийской бригаде ПСКР ФПС РФ Прибалтийского ПО (г. Высоцк).

АК-316 (зав. № 1601). ССЗ им. 61 коммунара (г. Николаев): 1969 г.

Входил в состав ТОФ. В ноябре 1992 г. был выведен в резерв, а в декабре 1992 г. передан ОРВИ для утилизации.

АК-317 (зав. № 1602). ССЗ им. 61 коммунара (г. Николаев): •; 1969 г.

Входил в состав ТОФ. В ноябре 1992 г. был выведен в резерв, а в декабре 1992 г. передан ОРВИ для утилизации.

АК-318 (зав. № 1603). ССЗ им. 61 коммунара (г. Николаев): 1969 г.

Входил в состав ТОФ. В ноябре 1992 г. был выведен в резерв, а в декабре 1992 г. передан ОРВИ для утилизации.

АК-319 (зав. № 1604). ССЗ им. 61 коммунара (г. Николаев): •; 1969 г.

Входил в состав ТОФ. В ноябре 1992 г. был выведен в резерв, а в декабре 1992 г. передан ОРВИ длл утилизации.

( 30* ) По другим данным, литерное обозначение АК-205 имел зав. № 344, а литерное обозначение АК-201-зав. № 343.

Примечания:

Артиллерийские катера пр. 1204 – 66 (53)

Водоизмещение, т:

– стандартное 73,4

– полное 77,4

Главные размерения, м:

– длина наибольшая (по КВЛ) 27,7 (26,8)

– ширина корпуса наибольшая (по КВЛ) 4,3 (3,78)

– осадка средняя 0,85

Экипаж (в т. ч. офицеров), чел 14 (1)

Автономность по запасам провизии, сут 7

Главная энергетическая установка:

– тип дизельная

– количество х тип ДД, 2 х М-50Ф (2 200)

– количество х тип (суммарная мощность, л. с.) движителей 2 х ВФШ

– количество х тип (мощность, кВт) источников тока ЭЭС 2 х ДГ (по 25)

Скорость хода, уз 23

Дальность плавания ходом 10 уз, мили 320

Вооружение:

РСЗО:

– наименование БМ-14-17

– количество ПУ х направляющих 1 х 17-140-мм

– боекомплект 34 НУРС М-14-ОФ

Артиллерийские комплексы: – количество АУ х стволов (тип АУ) 1 х 1-76-мм (в башне от танка ПТ-76)

– количество АУ х стволов (тип АУ) 1 х 2-14,5-мм (2М-6), 1 х 2-25-мм (2М-ЗМ) (27*)

– количество АУ х стволов (тип АУ) 1 х 1-7,62-мм (ПКТ)(28*)

– количество гранатометов х стволов (тип гранатометов) 4 х 1-30-мм («Пламя» БП-30)

Зенитный ракетный комплекс:

– наименование «Стрела-2М»

– количество ПУ х направляющих (тип ПУ) 1 х 2 (ПЗРК)

– боекомплект 8 ЗР

Радиоэлектронное:

– навигационная РЛС «Донец-2»

( 27* ) На катерах последних серий.

( 28* ) В башне от танка ПТ-76.

Схема внешнего вида артиллерийских катеров пр. 1204 ранней (вверху) и поздней (внизу) постройки:

1 – 76,2-мм АУ (в башне танка ПТ-76); 2 – ходовая рубка; 3 – оптический перископический визир ходовой рубки; 4 – артиллерийский оптический визир; 5 – морской прожектор K-35-3TM; 6 – ходовой мостик; 7 – АП РЛС «Донец-2»; 8 – АП РЛС «Лоция»; 9 – антенна «Двойник» (связь); 10 – хранилище (погреб) НУРС М-14-ОФ; II – ПУ НУРС; 12 – 14.5-мм зенитная башенная АУ; 13 – 25-мм Ay 2М-ЗМ; 14 – минные рельсы.

Речной артиллерийский катер пр. 1204 (шифр «Шмель») спроектирован ПКБ «Алмаз» под руководством Ю.Ю. Бенуа, затем Л.В. Ози- мова и М.В. Кошкина. Катер предназначен для несения патрульной службы и поддержки действий сухопутных войск в прибрежных районах.

Корпус гладкопалубный, стальной, с тоннельным образованием в подводной части в районе движителей. Корпус разделен водонепроницаемыми переборками на 11 отсеков.

Толщина бронирования корпуса (в районе машинного отделения) достигает 8 мм, крыши ходовой рубки и палубы (также в районе машинного отделения)-5 мм, вертикальных стенок ходовой рубки и барбетов АУ-10 мм.

По мнению специалистов, главным недостатком данных катеров являются слабость 76-мм АУ и бронирования, которое может защитить лишь от осколков и пуль.

С 1967 г. по 1977 г. в Керчи (на ССЗ «Залив»-98 ед.) и в Николаеве (на ССЗ им. 61 коммунара-20 ед.) для ВМФ и МЧ ПВ КГБ СССР построили 118 кораблей пр. 1204, из них 66 предназначались для ВМФ. В процессе эксплуатации часть кораблей, входивших в состав ВМФ, передали МЧ ПВ КГБ СССР. Катера, предназначавшиеся для службы на р. Амур, по железной дороге доставляли в Хабаровск, где и приводили в боеготовое состояние. Четыре катера пр. 1204 в 1984- 1985 гг. передали правительству Камбоджи. Кроме ниже приведенных, в состав флота входили катера АК-199, АК-206, АК-255, АК-233 и АК-586, построенные на ССЗ им. 61 коммунара в г. Николаеве.

По состоянию на декабрь 2001 г. в составе российского флота оставалось четыре катера пр. 1204. Четыре таких же катера принадлежали правительству Украины, а еще 12- МЧ ФПС РФ.

АК-484 (зав. № 305). ССЗ «Залив» (г. Керчь): 25.08.1970 г.; 06.11.1970 г.; 30.11.1970 г.

Входил в состав ТОФ. В середине 1990 г. был исключен из боевого состава флота и передан МЧ ПВ КГБ СССР.

АК-485 (зав. № 306). ССЗ «Залив» (г. Керчь): 08.09.1970 г.; 28.11.1970 г.; 28.12.1970 г.

Входил в состав ТОФ (дивизион артиллерийских кораблей АФл). В 1989 г. из-за износа материальной части был исключен из боевого состава флота и передан ОФИ для утилизации.

Схема общего расположения артиллерийского катера пр. 1204:

1 – форпик; 2 – цепной ящик; 3 – кубрики личного состава; 4 – 76,2-мм АУ (в башне танка ПТ-76); 5 – барбет 76-мм АУ; 6 – артиллерийский отсек; 7 – ходовая рубка; 8 – ходовой мостик; 9 – каюта командира корабля; 10 – вентиляторная; 11 – пост управления двигателями; 12 – генераторный отсек; 13 – ДГ; 14 – моторное отделение; 15 – главный двигатель; 16 – 145-мм зенитная башенная АУ; 17 – тамбур; 18 – тоннельное образование в районе движителей; 19 – ахтерпик.

АК-250 (зав. № 319). ССЗ «Залив» (г. Керчь): 12.04.1971 г.; 29.06.1971 г.; 30.07.1971 г.

Входил в состав ТОФ. В середине 1990 г. корабль исключили из боевого состава флота и передали МЧ ПВ КГБ СССР.

АК-241 (зав. № 320). ССЗ «Залив» (г. Керчь): 26.04.1971 г.; 08.07.1971 г.; 31.07.1971 г.

Входил в состав ТОФ. В середине 1990 г. корабль исключили из боевого состава флота и передали МЧ ПВ КГБ СССР.

АК-244 (зав. № 321). ССЗ «Залив» (г. Керчь): 11.05.1971 г.; 29.07.1971 г.; 29.08.1971 г.

Входил в состав ТОФ. В середине 1990 г. корабль исключили из боевого состава флота и передали МЧ ПВ КГБ СССР.

АК-245 (зав. № 327). ССЗ «Залив» (г. Керчь): 10.08.1971 г.; 29.10.1971 г.; 30.11.1971 г.

Входил в состав ТОФ. В середине 1990 г. корабль исключили из боевого состава флота и передали МЧ ПВ КГБ СССР.

АК-243 (зав. № 330). ССЗ «Залив» (г. Керчь): 29.09.1971 г.; 08.12.1971 г.; 31.12.1971 г.

Входил в состав ТОФ. В середине 1990 г. корабль исключили из боевого состава флота и передали МЧ ПВ КГБ СССР.

АК-207 (зав. № 344). ССЗ «Залив» (г. Керчь): 23.04.1972 г.; 04.08.1972 г.; 31.08.1972 г.

Входил в состав ТОФ. В 1985 г. был выведен в резерв, а в 1989 г. исключен из боевого состава флота и передан ОФИ для утилизации.

АК-404 (зав. № 669). ССЗ «Залив» (г. Керчь): 26.11.1968 г.; 07.03.1969 г.; 25.04.1969 г.

Входил в состав ТОФ. В 1988 г. был исключен из боевого состава флота м передан ОФИ для утилизации.

АК-405 (зав. № 670). ССЗ «Залив» (г. Керчь): 18.12.1968 г.; 25.03.1969 г.; 08.05.1969 г.

Входил в состав ТОФ. В 1985 г. был выведен в резерв, а в 1989 г. исключен из боевого состава флота и передан ОФИ для утилизации.

АК-406 (зав. № 671). ССЗ «Залив» (г. Керчь): 11.01.1969 г.; 15.04.1969 г.; 31.05.1969 г.

Входил в состав ТОФ. В 1985 г. был выведен в резерв, а в 1989 г. исключен из боевого состава флота и передан ОФИ для утилизации.

АК-222 (зав. № 672). ССЗ «Залив» (г. Керчь): 21.01.1969 г.; 07.05.1969 г.; 12.06.1969 г.

Входил в состав ТОФ. В 1985 г. был выведен в резерв, а в 1989 г. исключен из боевого состава флота и передан ОФИ для утилизации.

АК-483 (зав. № 682). ССЗ «Залив» (г. Керчь): 23.07.1970 г.; 23.10.1970 г.; 23.11.1970 г.

Входил в состав ТОФ. В середине 1990 г. был исключен из боевого состава флота и передан МЧ ПВ КГБ СССР.

АК-489 (зав. № 301). ССЗ «Залив» (г. Керчь): 01.06.1970 г.; 04.09.1970 г.; 30.09.1970 г.

Входил в состав БФ. В ноябре 1992 г. был выведен в резерв, а в декабре 1995 г. передан ОРВИ для утилизации.

АК-506 (зав. № 302). ССЗ «Залив» (г. Керчь): 26.06.1970 г.; 26.09.1970 г.; 28.10.1970 г.

Входил в состав ЧФ. В 1993 г был выведен в резерв, а в 1995 г. исключен из боевого состава флота и передан ОРВИ для утилизации.

АК-507 (зав. № 303). ССЗ «Залив» (г. Керчь): 15.07.1970 г.; 06.10.1970 г.; 31.10.1970 г.

Входил в состав БФ. В апреле 1992 г. был исключен из боевого состава флота и передан Балтийской бригаде ПСКР ФПС РФ Прибалтийского ПО (г. Высоцк).

АК-585(29*)(зав. № 318). ССЗ «Залив» (г. Керчь): 29.03.1971 г.; 12.06.1971 г.; 30.06.1971 г.

Входил в состав ТОФ. В декабре 1993 г. был исключен из боевого состава флота и передан ОРВИ для утилизации.

АК-249 (зав. № 325). ССЗ «Залив» (г. Керчь): 12.07.1971 г.; 30.09.1971 г.; 29.10.1971 г.

После вступления в строй входил в состав дивизиона артиллерийских кораблей АФл, а затем был передан МЧ ПВ ФСБ РФ (Северо-Восточный ПО).

АК-247 (зав. № 326). ССЗ «Залив» (г. Керчь): 28.07.1971 г.; 12.10.1971 г.; 31.10.1971 г.

Входил в состав БФ. В декабре 1994 г. был исключен из боевого состава флота и передан ОРВИ для утилизации.

АК-248 (зав. № 328). ССЗ «Залив» (г. Керчь): 27.08.1971 г.; 11.11.1971 г.; 30.11.1971 г.

После вступления в строй входил в состав ЧФ, а с марта 1994 г.- в состав КФл.

АК-246 (зав. № 329). ССЗ «Залив» (г. Керчь): 09.09.1971 г.; 30.11.1971 г.; 27.12.1971 г.

Входил в состав ЧФ. В феврале 1995 г. был передан правительству Украины, переименован в KciniB и 10.04.1994 г. включен в состав бригады Западного морского района ВМСУ.

АК-197 (зав. № 338). ССЗ «Залив» (г. Керчь): 14.02.1972 г.; 29.04.1972 г.; 31.05.1972 г.

Входил в состав ТОФ. В ноябре 1993 г. был исключен из боевого состава флота и передан ОРВИ для утилизации.

АК-198 (зав. № 339). ССЗ «Залив» (г. Керчь): 28.02.1972 г.; 17.05.1972 г.; 13.06.1972 г.

Входил в состав ТОФ. В ноябре 1993 г. был исключен из боевого состава флота и передан ОРВИ для утилизации.

АК-201 (зав. № 340). ССЗ «Залив» (г. Керчь): 14.03.1972 г.; 30.05.1972 г.; 30.06.1972 г.

Входил в состав ТОФ. В ноябре 1993 г. был исключен из боевого состава флота и передан ОРВИ для утилизации.

( 29* ) По другим данным, литерное обозначение АК-585 имел зав. № 652, а литерное обозначение АК-242-зав. № 318.

Артиллерийский катер пр. 1204 ранней (вверху) и поздней (внизу) постройки

АК-202 (зав. № 341). ССЗ «Залив» (г. Керчь): 29.03.1972 г.; 12.06.1972 г.; 30.06.1972 г.

Входил в состав ТОФ. В апреле 1992 г. был исключен из боевого состава флота и передан ОФИ для утилизации.

АК-203 (зав. № 342). ССЗ «Залив» (г. Керчь): 20.03.1972 г.; 07.07.1972 г.; 29.07.1972 г.

Входил в состав ТОФ. В ноябре 1993 г. был исключен из боевого состава флота и передан ОРВИ для утилизации.

АК-205 (30*) (зав. № 343). ССЗ «Залив» (г. Керчь): 29.04.1972 г.; 17.07.1972 г.; 05.08.1972 г.

Входил в состав ТОФ. В ноябре 1993 г. был исключен из боевого состава флота и передан ОРВИ для утилизации.

АК-208 (зав. № 345). ССЗ «Залив» (г. Керчь): 13.06.1972 г.; 22.08.1972 г.; 14.09.1972 г.

Входил в состав БФ, в марте 1992 г. был выведен в резерв второй категории, а в декабре 1994 г. передан ОРВИ для утилизации.

АК-209 (зав. № 346). ССЗ «Залив» (г. Керчь): 26.06.1972 г.; 05.09.1972 г.; 29.09.1972 г.

После вступления в строй входил в состав ЧФ, а с ноября 1989 г.- в состав КФл.

АК-211 (зав. № 347). ССЗ «Залив» (г. Керчь): 20.07.1972 г.; 12.09.1972 г.; 30.09.1972 г.

Входил в состав ЧФ (ВМБ Кислица). С 1988 г. по 1992 г. корабль числился в резерве. В начале 1994 г. был передан правительству Украины, переименован в Лубна и 10.04.1994 г. включен в состав бригады Западного морского района ВМСУ.

АК-354 (зав. № 650, с 1986 т.-АК-ЗЗ). ССЗ «Залив» (г. Керчь): 01.07.1967 г.; 13.09.1967 г.; 30.09.1967 г.

Входил в состав ТОФ. В декабре 1993 г. был исключен из боевого состава флота и передан ОРВИ для утилизации.

АК-584 (зав. № 651). ССЗ «Залив» (г. Керчь): 31.03.1967 г.; 10.02.1968 г.; 31.03.1968 г.

Входил в состав ТОФ. В декабре 1993 г. был исключен из боевого состава флота и передан ОРВИ для утилизации.

АК-242 (зав. № 652). ССЗ «Залив» (г. Керчь): 30.04.1967 г.; 12.03.1968 г.; 29.04.1968 г.

Входил в состав ТОФ. В апреле 1994 г. был выведен в резерв второй категории, а в июле 1997 г. передан ОРВИ для утилизации.

АК-587 (зав. № 653). ССЗ «Залив» (г. Керчь): 29.08.1967 г.; 30.03.1968 г.; 29.05.1968 г.

Входил в состав ТОФ. В ноябре 1992 г. был исключен из боевого состава флота и передан ОРВИ для утилизации.

АК-581 (зав. № 654). ССЗ «Залив» (г. Керчь): 15.11.1967 г.; 26.04.1968 г.; 09.06.1968 г.

Входил в состав ТОФ. В декабре 1993 г. был исключен из боевого состава флота и передан ОРВИ для утилизации.

АК-588 (зав. № 655). ССЗ «Залив» (г. Керчь): 07.02.1968 г.; 03.06.1968 г.; 30.06.1968 г.

Входил в состав ТОФ. В апреле 1994 г. был выведен в резерв, а в июле 1997 г. передан ОРВИ для утилизации.

АК-589 (зав. № 656). ССЗ «Залив» (г. Керчь): 07.03.1968 г.; 24.06.1968 г.; 29.07.1968 г.

Входил в состав ТОФ. В апреле 1994 г. был выведен в резерв, а в июле 1997 г. передан ОРВИ для утилизации.

АК-599 (зав. № 657). ССЗ «Залив» (г. Керчь): 08.04.1968 г.; 13.07.1968 г.; 30.08.1968 г.

Входил в состав ЧФ. В 1988 г. был выведен в резерв, а в 1955 г. исключен из боевого состава флота и передан ОРВИ для утилизации.

АК-582 (зав. № 658). ССЗ «Залив» (г. Керчь): 18.04.1968 г.; 31.07.1968 г.; 31.08.1968 г.

После вступления в строй входил в состав ЧФ, а с ноября 1989 г.- в состав КФл.

АК-602 (зав. № 659). ССЗ «Залив» (г. Керчь): 07.05.1968 г.; 20.08.1968 г.; 30.09.1968 г.

Входил в состав ЧФ. В 1988 г. был выведен в резерв, а в 1995 г. исключен из боевого состава флота и передан ОРВИ для утилизации.

АК-563 (зав. № 660). ССЗ «Залив» (г. Керчь): 28.05.1968 г.; 05.09.1968 г.; 30.09.1968 г.

Входил в состав ЧФ. В 1988 г. корабль вывели в резерв, а в начале 1994 г. передали правительству Украины, переименовали в Шжин и 10.04.1994 г. включили в состав бригады Западного морского района ВМСУ.

В настоящее время корабль из-за плохого технического состояния корпуса законсервирован и поднят на берег.

АК-564 (зав. № 661). ССЗ «Залив» (г. Керчь): 10.06.1968 г.; 25.09.1968 г.; 31.10.1968 г.

Входил в состав ЧФ. В 1988 г. был выведен в резерв, в начале 1994 г. передан правительству Украины и 10.04.1994 г. включен в состав бригады Западного морского района ВМСУ. В 1995 г. корабль из-за износа материальной части исключили из состава ВМСУ и разобрали на запасные части.

АК-583 (зав. № 662). ССЗ «Залив» (г. Керчь): 27.06.1968 г.; 07.10.1968 г.; 31.10.1968 г.

Входил в состав ЧФ. 10.04.1994 г. был передан правительству Украины и включен в состав бригады Западного морского района ВМСУ. В 1995 г. из-за износа материальной части корабль исключили из состава ВМСУ и разобрали на запасные части.

АК-384 (зав. № 663). ССЗ «Залив» (г. Керчь): 09.07.1968 г.; 24.10.1968 г.; 29.11.1968 г.

Входил в состав ТОФ. В декабре 1993 г. был исключен из боевого состава флота и передан ОРВИ для утилизации.

АК-385 (зав. № 664). ССЗ «Залив» (г. Керчь): 20.07.1968 г.; 06.11.1968 г.; 30.11.1968 г.

Входил в состав ТОФ. В апреле 1992 г. был исключен из боевого состава флота и передан ОФИ для утилизации.

АК-387 (зав. № 665). ССЗ «Залив» (г. Керчь): 29.08.1968 г.; 30.11.1968 г.; 28.12.1968 г.

Входил в состав ТОФ. В апреле 1994 г. был выведен в резерв, а в июле 1997 г. передан ОРВИ для утилизации.

АК-397 (зав. № 666). ССЗ «Залив» (г. Керчь): 23.09.1968 г.; 11.12.1968 г.; 17.01.1969 г.

Входил в состав ЧФ. В 1988 г. был выведен в резерв и в г. Измаил поставлен на прикол. В феврале 1995 г. корабль был передан правительству Украины, переименован в 1змтл и 10.04.1994 г. включен в состав бригады Западного морского района ВМСУ.

АК-398 (зав. № 667). ССЗ «Залив» (г. Керчь): 18.10.1968 г.; 08.01.1969 г.; 12.03.1969 г.

Входил в состав ТОФ. В апреле 1994 г. был выведен в резерв, а в июле 1997 г. передан ОРВИ для утилизации.

АК-399 (зав. № 668). ССЗ «Залив» (г. Керчь): 11.11.1968 г.; 07.02.1969 г.; 29.03.1969 г.

Входил в состав ТОФ. В апреле 1994 г. был выведен в резерв, а в июле 1997 г. передан ОРВИ для утилизации.

АК-223 (зав. № 673). ССЗ «Залив» (г. Керчь): 22.06.1969 г.

После вступления в строй входил в состав ЧФ, а с марта 1990 г.- в состав КФл.

АК-224 (зав. № 674). ССЗ «Залив» (г. Керчь): 28.02.1969 г.; 20.06.1969 г.; 25.06.1969 г.

После вступления в строй входил в состав ЧФ, а с марта 1990 г.- в состав КФл.

АК-225 (зав. № 675). ССЗ «Залив» (г. Керчь): 11.02.1969 г.; 23.05.1969 г.; 30.06.1969 г.

Входил в состав ЧФ. В 1988 г. корабль вывели в резерв, в начале 1994 г. передали правительству Украины и 10.04.1994 г. включили в состав бригады Западного морского района ВМСУ.

АК-408 (зав. № 676). ССЗ «Залив» (г. Керчь): 04.04.1969 г.; 18.07.1969 г.; 19.08.1969 г.

Входил в состав ТОФ. В апреле 1994 г. был выведен в резерв второй категории, а в июле 1997 г. передан ОРВИ для утилизации.

АК-409 (зав. № 677). ССЗ «Залив» (г. Керчь): 21.04.1969 г.; 07.08.1969 г.; 31.08.1969 г.

Входил в состав БФ. В марте 1992 г. был выведен в резерв, а в ноябре 1994 г. передан ОРВИ для утилизации.

АК-508 (зав. № 699). ССЗ «Залив» (г. Керчь): 04.04.1970 г.; 31.07.1970 г.; 14.09.1970 г.

Входил в состав БФ. В декабре 1994 г. был исключен из боевого состава флота и передан Балтийской бригаде ПСКР ФПС РФ Прибалтийского ПО (г. Высоцк).

АК-509 (зав. № 700). ССЗ «Залив» (г. Керчь): 22.05.1970 г.; 21.08.1970 г.; 22.09.1970 г.

Входил в состав БФ. В декабре 1994 г. был исключен из боевого состава флота и передан Балтийской бригаде ПСКР ФПС РФ Прибалтийского ПО (г. Высоцк).

АК-316 (зав. № 1601). ССЗ им. 61 коммунара (г. Николаев): 1969 г.

Входил в состав ТОФ. В ноябре 1992 г. был выведен в резерв, а в декабре 1992 г. передан ОРВИ для утилизации.

АК-317 (зав. № 1602). ССЗ им. 61 коммунара (г. Николаев): •; 1969 г.

Входил в состав ТОФ. В ноябре 1992 г. был выведен в резерв, а в декабре 1992 г. передан ОРВИ для утилизации.

АК-318 (зав. № 1603). ССЗ им. 61 коммунара (г. Николаев): 1969 г.

Входил в состав ТОФ. В ноябре 1992 г. был выведен в резерв, а в декабре 1992 г. передан ОРВИ для утилизации.

АК-319 (зав. № 1604). ССЗ им. 61 коммунара (г. Николаев): •; 1969 г.

Входил в состав ТОФ. В ноябре 1992 г. был выведен в резерв, а в декабре 1992 г. передан ОРВИ длл утилизации.

( 30* ) По другим данным, литерное обозначение АК-205 имел зав. № 344, а литерное обозначение АК-201-зав. № 343.
