Конструкция эсминца проекта 31

Корпус корабля – цельносварной (за исключением клёпаного соединения верхней палубы с бортом, обделочных уголков надстройки и съёмных конструкций накладных листов), выполнен из стали марки СХЛ (холоднолегированная), система набора – продольная. В архитектурном плане корпус имел традиционный полубак со значительным подъёмом к форштевню, что обеспечивало уменьшение заливаемости на волнении. Имелся также небольшой подъём и у палубы юта.

Корпус корабля разделялся 17 главными поперечными водонепроницаемыми переборками, доходившими до верхней палубы, на 18 отсеков. Непотопляемость корабля обеспечивалась при затоплении любых двух смежных отсеков.

Корабль имел палубу полубака (до 78-го шпангоута), верхнюю палубу, нижнюю палубу и платформу в носовой и кормовой оконечностях. Двойное дно было только в машинных и котельных отделениях.

Конструкция носовой надстройки на эсминце проекта 31 претерпела изменения. Взамен упразднённых 37-мм автоматов и снятого командно-дальномерного поста на ней появились две 16-ствольные 212-мм реактивные стабилизированные бомбомётные установки РБУ-2500 с системой ПУСБ «Смерч-31» (боекомплект 96 РГБ-25) и ГАС «ГС-572», а также антенный пост станций радиоразведки «Гафель». В итоге, ширина надстройки значительно увеличилась, несколько ограничив тем самым углы обстрела первой башни главного калибра.

Открытый мостик унаследовал от проекта 30бис ветроотбойные козырьки, позволявшие экранировать встречный воздушный поток и тем самым защищать находящихся на мостике членов экипажа от ветра.

Слева и справа от надстройки на срезе полубака расположили 57-мм АУ ЗИФ-71 № 1 и №2.

В силу пересмотра состава и номенклатуры радиоэлектронного вооружения изменения коснулись конструкции обеих мачт. Так, на фок-мачте оборудовали АП артиллерийской РЛС «Залп-М2» и навигационной «Дон», а на грот-мачте – РЛС «Фут-Н».

На крыше надстройки и площадке грот-мачты разместили антенные посты трёх станций радиотехнической разведки (РТР) «Гафель», которые из-за своих различий для кораблей вариантов № 1 и № 2 имели различную конфигурацию и внешний вид.

Главная энергетическая установка с эшелонным расположением и ГТА суммарной мощностью 30 000 л.с. остались без изменений. Правда, для защиты антенных постов РЛС на грот-мачте от воздействия горячих отработавших газов пришлось увеличить высоту козырьков обеих дымовых труб, заодно придав им характерную, закруглённую в сторону кормы форму.

Освободившееся после демонтажа носового ТА пространство между первой дымовой трубой и грот-мачтой заняли помещения и посты разведки, там же разместили дополнительные генераторы.

По бортам в районе задней дымовой трубы смонтировали оба АП РЛС управления огнём зенитной артиллерии «Фут-Б». Далее в корму установили поворотный пятитрубный 533,4-мм торпедный аппарат ПТА-53-31, приспособленный для стрельбы противолодочными торпедами СЭТ-53 с системой дистанционного наведения СССП «Кристалл» с пороховой системой стрельбы и системой приборов управления торпедной стрельбой (ПУТС) «3вук-31 ».

На кормовой надстройке разместили 57-мм автоматы ЗИФ-71 № 3, № 4 и № 5. Кормовая башенная двухорудий- ная 130-мм АУ Б-2ЛМ осталась на своём штатном месте. Помимо неё, сохранились 14 глубинных бомб типа ББ-1 в кормовых подпалубных бомбосбрасывателях, а также минные рельсы на верхней палубе.

Эсминец «Безбоязненный» на боевой службе, вид на надстройку и РБУ-2500. Антенные посты станций «Гафель» на крыше надстройки закрыты брезентовым тентом. ТОФ, 1970-е годы (фото из собрания В.Костриченко)

Реализация мероприятий по противоатомной защите производилась, по возможности, без капитальных переделок конструкций – именно так были выполнены подкрепления дверей и люков, а также созданы замкнутые контуры помещений, оборудованные автономными системами вентиляции с отдельными фильтро-вентиляционными установками (ФВУ), системами дегазации и дезактивации, а также обмыва наружных поверхностей корабля.

Компоновка якорного и шлюпочного устройств была такой же, как у кораблей проекта 30-бис, со всеми их недостатками. Главным образом, эсминцы проекта 31 страдали на волнении от активного брызгообразования из-за выступавших за габариты корпуса элементов якорного устройства.

Корабельные плавсредства состояли из одного моторного командирского катера проекта 378, одного десятивёсельного моторного рабочего катера и одного шестивёсельного яла. Таюке имелись жёсткие спасательные плотики, закреплённые на штатных местах на втором котельном кожухе.

Расположение жилых помещений для экипажа было таким же, как на ЭМ проекта 30бис. Каюты офицеров и офицерская кают-компания находились на верхней палубе под полубаком и в носовой надстройке. Помещения старшин размещались в отдельном отсеке в корме на нижней палубе, там же располагалась кают-компания старшинского состава. Матросы и старшины срочной службы размещались в семи отдельных кубриках на нижней палубе, из которых четыре находились в носовой и три – в кормовой части корабля.

Для защиты от атакующих торпед корабль оснащался двумя буксируемыми акустическими охранителями типа «БОКА» с двумя запасными излучателями.

– -----------

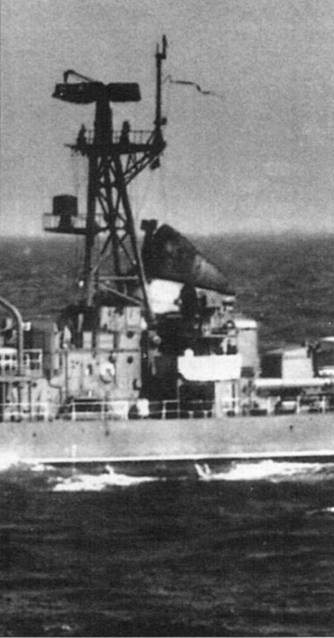

Размещение антенных постов радиолокационных станций «Фут-Н» и «Фут-Б» на ЭМ «Безбоязненный» проекта 31 (фото из собрания В.Костриченко)

Радиотехническое вооружение корабля проекта 31 включало одну РЛС обнаружения воздушных и надводных целей «Фут-Н» (с антенным постом на грот-мачте), одну РЛС управления стрельбой артиллерии главного калибра «Залп-М2» (с антенным постом на фок- мачте) с тренажёром «Мираж» и двумя РЛС управления стрельбой зенитной артиллерии «Фут-Б» (побортно на кормовой надстройке). Имелись также одна навигационная РЛС «Дон» с блоком «Пальма», инфракрасная аппаратура совместного плавания «0гонь-50», штатная для эсминцев РЛС опознавания типа «свой – чужой» (запросное устройство «Никель-К» и ответное устройство «Хром-К»).

В оснащение корабля входили также боевой информационный пост «Планшет-31», поисковая РЛС «Би- зань-8», РЛС разведки «Гафель-9-10», «Гафель-11-14» и «Гафель-15-16», а также система одновременной работы РЛС корабля «3везда-31».

Аппаратура радиоразведки включала комплект поисковой аппаратуры Р-313 с приставкой «Сигнал-П» и комплект Р-317, радиоприёмники Р- 670 и Р-672 с оконечной аппаратурой объективного распознавания и записывающей аппаратурой.

Взамен прежней, штатной для кораблей проекта 30бис гидроакустики, на «тридцать первом» устанавливалась новая гидролокационная станция ГС-572 («Геркулес») с подъёмно- опускным устройством ДУ-4М2.

Корабль имел химическое вооружение в виде комплекта дымовой аппаратуры ДА-1 (в кормовом эшелоне), прибора автоматической сигнализации о наличии отравляющих веществ «АСОВ-1», аппаратуры наружного определения наличия радиоактивного заражения «КДУ-13», системы водяной защиты (СВЗ), противохимической вентиляции («ФВУ-200-57») и коллективной противохимической защиты (167 газозащищённых помещений), а также средств хранения специальной защитной одежды (11 водонепроницаемых шкафов), средств дегазации (две системы дегазации и дезактивации ССДД»), мест хранения дезактивацион- ных проектов и имущества. И, наконец, эсминец оснастили штатным размагничивающим устройством.
