Х-25

Достигнутый в стране уровень развития новых технологий, микроэлектроники и оптико-электронной техники позволил к середине 70-х годов сконструировать работоспособные системы самонаведения, пригодные для оснащения АУР, Наиболее эффективными оказались лазерные и телевизионные комплексы целеуказания и самонаведения. Лазерная ГСН состоит из приемного устройства с фотодетектором, подвижной фокусирующей системы (координатора цели), отслеживающей объект атаки, и блока аппаратуры, который обрабатывает сигналы координатора, определяет направление на цель и формирует команды управления, подающиеся на рулевые приводы. Принципиально лазерная ГСН схода с инфракрасной, но требует подсветки цели направленным лучом оптического квантового генератора (лазера), установленного на самолете- носителе, другом самолете-целеуказателе или авианаводчиком с земли. Поэтому в отличие от пассивного ИК-самонаведения лазерное носит название полуактивного. Подсвеченная цель отражает рассеянный лазерный луч и становится вторичным источником излучения, на который и наводится ГСН.

Убедившись в устойчивом захвате цели, о чем сообщает индикация в кабине, летчик производит пуск. Первым образцом лазерной аппаратуры подсветки целей стал «Прожектор-1» в подвесном контейнере, который предполагалось использовать на уже имевшихся самолетах. Ракета Х-25 (изделие 69) создавалась на базе конструкции Х-23, оснащенной лазерной ГСН типа 24Н1 разработки ЦКБ «Геофизика» (главный конструктор ДМ. Хорол). К созданию системы подключилось ОКБ П.О. Сухого, на чьих самолетах Су-7БМ и Су-17М зимой 1973 года прошли первые испытания. В процессе испытаний провели 36 полетов с 12 пусками, в том числе один залпом двух ракет.

Результаты были неудовлетворительны по точности и испытания продолжили на Су-17М2, имевшем более совершенное прицельное оборудование. Осенью 1974 года на Государственные испытания был представлен авиационно-ракетный комплекс Су-17МКГ (Су-17М с квантовым генератором). Были выполнены 69 полетов, в том числе 30 с пусками Х-25. Затем Х-25 испытывались на МиГ-23БК (МиГ-27К), оснащенном лазерно-телевизионной прицельной системой «Кайра» с подвижным лучом, отрабатывалась и подсветка целей с земли.

Первым на вооружение приняли «Прожектор-1» в комплексе с лазерным дальномером «Фон» (на самолетах Су-17М2), наиболее простую систему в подвесном контейнере, жестко закрепленном на самолете. Лазерный луч мог отклоняться вниз относительно оси носителя, из-за чего подсветка цели и атака могла выполняться как с пикирования, обычно под углом 15-25°, так и с горизонтального полета на небольшой высоте. Высота пуска лежала в пределах 500 - 4000 м, дальность - от 3 до 7 км при скорости носителя 730 - 1000 км/ч. После пуска летчику следовало лишь удерживать марку прицела на цели, сохраняя угол пикирования и направление на объект атаки (с дистанции 7 км для надежного наведения требовалось 8 - 10 с выдерживать режим полета). Точность стрельбы Х-25 с «Прожектором» в картинной плоскости давала вероятное круговое отклонение 6,4 м.

Более совершенный лазерный дальномер-целеуказатель «Клен» разработки Уральского оптико-механического завода (в «Суховском» исполнении «Клен-ПС» и «Клен-54» на самолетах Су-17МЗ, Су-17М4 и Су-25, а также «Миговском» «Клен-ПМ», на МиГ-27М/Д) позволял отклонять луч в пределах + 12е по азимуту и 4- 6 - 30° по углу места. Цели можно было атаковать и с горизонтального полета, но по точности предпочтительным оставался пуск с пикирования под углом 25 - 30° с расстояния 4 - 5 км при скорости 800 - 850 км/ч. Траектория полета Х-25 при этом представляла найти прямую линию с углом подхода ракеты к цели, близким углу пикирования. «Клен» меньше сковывал летчика в маневре после пуска.

В комплексе с лазерно-телевизионной системой «Кайра» на МиГ-27К и Су-24М ракета может применяться с пикирования или горизонтального полета. К цели она при этом идет по более сложным траекториям, что позволяет самолету при целеуказании не входить в зону действия ПВО. Кроме того, комплекс «Кайра» обеспечивает поиск целей при помощи оптико-телевизионной визирной системы, сканирующей местность и выдающей многократно увеличенное изображение интересующих объектов на телеиндикатор в кабине. После захвата ГСН ракеты обнаруженной и облученной цели летчику требуется лишь удерживать ее изображение в перекрестии прицела на экране, автоматически отслеживая ее лазерным лучом, способным даже «заваливаться» назад по углу места. В программно-корректируемом (ПКС) или автоматически-корректируемом (АКС) слежении луч удерживается на цели с участием бортовой ЦВМ, а летчик лишь контролирует точность подсветки. При этом он может выполнять противозенитный маневр, оставляя цель в поле зрения лазера, ведущего ее автосопровождение и облучение. Название комплекса было выбрано не случайно: кайра - это единственная птица, у которой глаза в полете могут смотреть в разные стороны и в «хвост» (как и видикон «Кайры» самолетный).

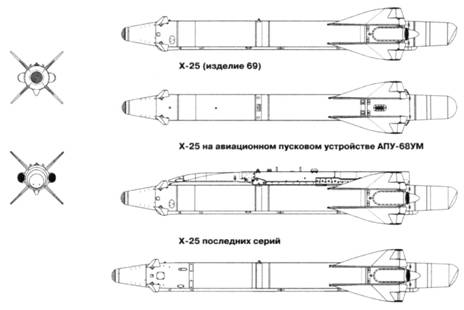

От предшественницы Х-25 унаследовала компоновку и аэродинамическую схему. Однако установка на ракете довольно тяжелой лазерной ГСН типа 24Н1 привело к значительному смещению центровки вперед, и для ее сохранения в хвостовом отсеке вместо приемной «Дельты» появился оригинальный весовой балансир - дополнительная БЧ типа Ф-25-2М весом 24 кг, содержащая 13 кг ВВ и готовые стальные осколки. Следующий отсек заняли рулевые приводы и система управления СУР-71. Третий отсек заняла основная фугасная БЧ Ф25-1М массой 112 (80 кг ВВ) с готовыми стальными осколочными элементами, четвертый - пороховой ракетный двигатель ПРД-228 с боковыми соплами, за ним - отсек энергообеспечения.

Отработка Х-25 на бомбардировщике Су-24М

Рост габаритов и веса повлек за собой и другие изменения: увеличена была площадь рулей и оперения, установлены батареи и воздушный баллон большей емкости, обеспечивающий 25 с управляемого полета. Вес Х-25 достиг 320 кг. Ракета оказалась удачной, и в ходе производства подвергалась минимальным доработкам: с декабря 1976 года для улучшения балансировки в корпус между 5-м и 6-м отсеками ввели проставку. Подвеска и пуск Х-25 обеспечивается устройством АПУ-68УМ2.

К середине 60-х годов оснащение различных видов войск радиотехническими средствами (РАС орудийной наводки и разведки, станции РЭБ, РАС ПВО) достигло такого уровня, что пришлось заняться созданием специальных авиационных боеприпасов для борьбы с этими системами. Первоочередной задачей стала разработка средств противодействия системам ПВО, грозящим срывом атаки. Количество ЗРК, ЗСУ и ПЗРК в боевых порядках войск и в охране важных объектов не всегда позволяет при прорыве «зонтика» ПВО ограничиться постановкой помех, маневром или обойти его по высоте и дальности (умело спланированная ПВО как раз и должна исключить такую возможность). Три четверти всех самолетов, потерянных американцами во Вьетнаме были сбиты пусками ЗУР и огнем зенитной артиллерии с радиолокационной наводкой. В ближневосточных конфликтах этот процент достигал 90%.
