АПКРРК пр. 670 – 11 (6) ед.

Водоизмещение, т:

– надводное . 3 574

– подводное… 4 560

Длина наибольшая, м 95,5

Ширина корпуса наибольшая, м . 9,9

Осадка средняя, м … 7,5

Архитектурно-конструктивный тип смешанный (одно-двухкорпусный)

Запас плавучести 33* % 27

Глубина погружения, м:

– рабочая . 240

– предельная 300

Автономность, сут… 60

Экипаж, чел… 102

Энергетическая установка:

Главные механизмы:

– тип… АЭУ

– ППУ:

– марка . ОК-350

– количество х тип ЯР . 1 х ВВР

– марка ЯР . В.М-4-1

– тепловая мощность ЯР, МВт 1 х 89

– ПТУ:

– количество х мощность ГТЗА, л. с … 1 х 18 800

– количество х мощность АТГ, кВт 2 x 2 000

– количество х тип движителей 1 х ВФШ или 2 х малошумных ВФШ,

установленных по схеме «тандем»

Резервные источники энергии и средства движения:

– количество х мощность ДГ, кВт . 1 х 500

– аккумуляторная установка:

– тип АБ… свинцово-кислотная (28СМ)

– количество групп АБ х элементов в группе… 2 х 112

– количество х тип РСД . 2 х ВД

– привод ВД х мощность, кВт . ЭД х 370

Скорость полного хода, уз:

–  наибольшая надводная 12

–  наибольшая подводная 26

–  под водометами не более 5

Вооружение:

Ракетное:

– тип ракетного комплекса . «Аметист»

– боекомплект (тип) ПКР . 8 (П-40)

– КСУ . «Аметист»

– вид старта . .. подводный, из РК вне ПК

Торпедное:

– количество х калибр ТА, мм . 4 х 533

– боезапас (тип) торпед… 14 (САЭТ-60М и СЭТ-65)

– ПУТС «Ладога П-670»

Радиоэлектронное:

– БИУС … . . «Брест»

– НК… «Сигма-670»

– КСС . «Молния»

– ВВАБТ… «Параван»

– ГАК . «Керчь-670» или «Рубикон» (МГК-400) 34*

– РАК… «Альбатрос» (РЛК-101) или «Каскад» (МРК-50)

с приставкой «Корма» (МРК-57) 35*

– СОРС . «Залив-П» (МРП-10)

– ТК . МТ-70

– перископ … ПЗНС-10

33* Здесь и далее в процентах от нормального водоизмещения.

34* На К-212, К-302, К-308, К-313 и К-320.

35* Начиная с К-320. При проведении модернизационных работ на корабли, оснащенные РЛК «Альбатрос», устанавливалась приставка «Корма».

АПКРРК пр. 670 (шифр «Скат») разработан ЦКБ «Лазурит» под руководством В.П. Воробьева на основе РЭВ, энергетического и другого оборудования, создававшегося промышленностью для серийных МЦПЛ второго поколения. Корабль предназначался для нанесения ударов крылатыми ракетами и торпедами по боевым кораблям и судам противника, следующим в составе конвоев. ПКР «Аметист» могла стартовать с глубин до 30 м, при скорости хода носителя не более 5,5 уз и волнении моря до 5 баллов. КСУ ПКРК «Аметист» была сопряжена с ГАК «Керчь-670», НК «Сигма-670» и ПУТС «Ладога П-670», получая от них пеленг цели, скорость его изменения, дистанцию до цели, параметры ее движения (курс, скорость), свой курс и свою скорость, утлы бортовой и килевой качки. ПКР «Аметист» при дальности стрельбы около 80 км имела низкую траекторию полета (около 50 – 60 м) и могла автоматически выбирать самую крупную цель в ордере. В случае необходимости ракета поражала цели избирательно (БСУ оснащалась соответствующей логической системой). Предстартовая подготовка обеспечивалась аналоговой КСУ «Аметист». Одновременно проверя- лось четыре ракеты. Стрельба могла выполняться двумя четырехракетными залпами. АПКРРК пр. 670 могли осуществлять поиск цели и производить ракетную атаку, используя собственный ГАК. Они были способны длительное время следить за авианосцами и наносить по ним удары. Эта задача решалась благодаря низкой шумности (по сравнению с другими отечественными МЦПЛ первого и второго поколений) и малому подлетному времени ПКР «Аметист», что значительно осложняло организацию противодействия им. После включения АПКРРК пр. 670 в состав ТОФ они привлекались к поиску американских ПЛАРБ в районах их боевого патрулирования.

АПКРРК пр. 670 являлась лодкой смешанного архитектурно-конструктивного типа. В оконечностях она имела двухкорпусную конструкцию, причем легкий корпус в корме был выполнен в форме веретена, а в носовой оконечности-в виде эллипсоида вращения. В средней части (в районе ограждения выдвижных устройств и боевой рубки) корабль имел только прочный корпус с легкой надстройкой. Единственная отечественная ПЛА второго поколения (не считая пр. 670М), которая имела предельную глубину погружения, ограниченную 300 м. Объясняется это тем, что малые размеры корабля и его довольно мощное вооружение не позволили увеличить толщину стенок прочного корпуса до требуемой величины.

Прочный корпус изготовлялся из высокоутлеродистой стали, а легкий корпус, надстройки и ограждение выдвижных устройств -из маломагнитной стали или алюминиево-магниевых сплавов. В обтекателях антенн ГАК, проницаемых частях кормовой оконечности и в кормовом оперении использовались титановые сплавы. Все наружные поверхности легкого корпуса, надстройка и ограждение рубки, а также наружная поверхность прочного корпуса были облицованы резиновым противогидролокационным покрытием. Прочный корпус делился водонепроницаемыми переборками на семь отсеков. На большей части длины он имел круговые или близкие к круговым поперечные сечения, а в носовой (на длине 21 м) – был выполнен в форме двойной вертикальной восьмерки. Подобная архитектура позволила компактно расположить восемь РК ПКРК «Аметист» в междубортном пространстве (под углом 32,5° к основной плоскости). Корабль изначально (впервые в отечественном флоте) проектировался как одновальный и. од- нореакторный (одновальные ПЛА пр. 671 имели два реактора), что обусловило сравнительно небольшое водоизмещение.

Специально для АПКРРК пр. 670 был спроектирован реактор большой мощности. Насосная выгородка реакторного отсека отсутствовала, а традиционно размещаемые в ней насосы 3-го и 4-го контуров расположили в отсеках, смежных с реакторным. Такая компоновка обеспечивала охлаждение реактора в случае обесточивания или другой крупной аварии в одном из отсеков. Трубопроводы забортной воды, охлаждающей оборудование ГЭУ, были в максимальной степени упрощены за счет исключения традиционных перемычек между бортами. Все механизмы и их фундаменты имели звукоизолирующую амортизацию. Они, а также переборки и палубные настилы, были облицованы вибродемпфирующим покрытием. Корабль имел два резервных (левого и правого бортов) движителя – водомета с электроприводами. Их наличие было обусловлено тем, что на лодке была только одна линия вала.Для сокращения численности экипажа был установлен комплекс систем управления боевыми и техническими средствами с высокой степенью автоматизации и контроля. Для уменьшения сопротивления движению все отверстия и вырезы легкого корпуса закрывались обтекателями, а ограждение выдвижных устройств имело «лимузинную» форму.

В период с 1965 г. по 1972 г. на ССЗ «Красное Сормово» было построено 11 АПКРРК пр. 670. Все они в специальном доке по внутренним водным путям (Волге, Мариинской водной системе и Беломоро-Балтийскому каналу) транспортировались в Северодвинск, где и достраивались.

Часть кораблей во время проведения среднего ремонта модернизировали, заменив ГАК «Керчь-670» на ГАК «Рубикон» и установив перед ограждением выдвижных устройств и боевой рубки гидродинамический стабилизатор (такой же, как и на АПКРРК пр. 670М). Кроме того, в процессе эксплуатации на всех лодках пятилопастный гребной винт заменили на два малошумных четырехлопастных винта, установленных по схеме «тандем». Кроме того, в кормовой части ограждения выдвижных устройств и боевой рубки лодки К-87 смонтировали экспериментальную станцию ОГС, которая оказалась не эффективной и на другие корабли не устанавливалась.

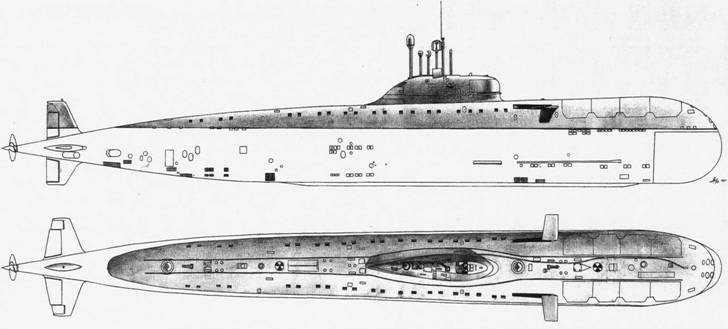

АПКРРК пр. 670

АПКРРК К-212 пр. 670 после модернизации

Продольный разрез АПКРРК пр. 670:

1 – основные антенны ГАК «Керчь»; 2 – 533-мм ТА; 3 – навигационный обнаружитель круговой (НОК); 4 – якорный шпиль; 5 – торпедопогрузочный люк; 6 – запасные торпеды; 7 – носовой аварийный буй; 8 – носовой (ракетный и торпедный) отсек; 9 – пост КСУ ПКРК «Аметист»; 10 – носовая дифферентная цистерна; 11 – цистерна кольцевого зазора; 12 – торпедозаместительная цистерна; 13 – прочные ЦГБ; 14 – носовая группа АБ; 15 – носовой горизонтальный руль; 16 – второй (жилой) отсек; 17 – шахта ВСК; 18 – баллоны ВВД; 19 – уравнительные цистерны; 20 – третий (центральный) отсек; 21 – кормовая группа АБ; 22 – перископ ПЗНС-10; 23 – антенна «Тополь» комплекса связи; 24 – антенна радиопеленгатора «Весло-П»; 25 – антенный пост РАК; 26 – РКП; 27 – антенна СОРС «Залив-П»; 28 – желоб для укладки антенны ПМУ «Тополь»; 29 – центральный пост; 30 – четвертый (вспомогательных механизмов) отсек; 31 – цистерны питательной воды; 32 пятый (реакторный) отсек; 33 – реактор; 34 – парогенераторы; 35 – цистерны биологической защиты; 36 – шестой (турбинный) отсек; 37 – ПТУ; 38 – цистерна турбинного масла; 39 – кормовой люк; 40 – кормовой отсек; 41 – цистерна дизельного топлива (для дизель-генераторов); 42 – приводы кормовых рулей

По состоянию на декабрь 2001 г. в составе флота не осталось ни одного АПКРРК пр. 670.

К-87 (зав. № 702, с 15.01.1978 Т.-К-212). ССЗ «Красное Сормово» (г. Горький): 06.02.1965 г.; 20.03.1968 г.; 28.12.1968 г.

Входил в состав СФ, ас 13.11. 1978 г.-в состав ТОФ (с 22.08 по 06.09.1978 г. вместе с К-325 перешел подо льдами Арктики из Мотовского залива в бух. Крашенинникова). С 1980 г. по 1984 г. на СРЗ № 30 (пос. Дунай) на нем провели средний ремонт и модернизацию с заменой ГАК «Керчь» 36* на ГАК «Рубикон» и установкой экспериментальной станции ОГС. 19.04.1990 г. корабль был исключен из боевого состава флота, передан ОФИ на долговременное хранение и в бух. Павловского (г. Фокино) поставлен на прикол.

К-25 (зав. № 703). ССЗ «Красное Сормово» (г. Горький): 02.12.1965 г.; 31.07.1968 г.; 30.12.1968 г.

Входил в состав СФ, а с 15.11.1984 г. -в состав ТОФ (осенью 1984 г. подо льдами Арктики перешел из Мотовского залива в бух. Крашенинникова). 24.06.1991 г. корабль был исключен из боевого состава флота, передан ОФИ на долговременное хранение и в бух. Крашенинникова поставлен на прикол.

К-325 (зав. № 714). ССЗ «Красное Сормово» (г. Горький): 06.09.1969 г.; 04.06.1971 г.; 05.11.1971 г.

Входил в состав СФ, ас 13.11.1978 г. – в состав ТОФ (с 22.08 по 06.09.1978 г. К-325 вместе с К-87 перешла подо льдами Арктики из Мотовского залива в бух. Крашенинникова). 24.06.1991 г. корабль был исключен из боевого состава флота, передан ОФИ на долговременное хранение и в бух. Крашенинникова поставлен на прикол.

К-429 (зав. № 715, с 05.03.1987 т.-УТС-130). ССЗ «Красное Сормово» (г. Горький): 26.01.1971 г.; 22.04.1972 г.; 15.09.1972 г.

Входил в состав СФ, а с 30.04.1977 г.- в состав ТОФ (весной 1977 г. перешел подо льдами Арктики из Мотовского залива в бух. Крашенинникова).

23.06.1983 г. во время отработки задач боевой подготовки лодка затонула на глубине 39 м в бух. Саранная у берегов Камчатки. На ней погибли 16 чел. Остальные члены экипажа смогли выйти на поверхность моря и подняться на борт МПК-122. 09.08.1984 г. К-429 была поднята АСС Тихоокеанского флота. 13.09.1985 г. у причальной стенки СРЗ № 49 (бух. Сельдевая) из-за грубых нарушений требований живучести она вновь затонула, была поднята и до октября 1986 г. переоборудована в УТС, которая в настоящее время находится в бух. Крашенинникова (п-ов Камчатка).

К-43 (зав. № 701, головной корабль проекта, с 30.08.1984 г. по 01.03.1989 Т.-УТС-550, с 28.04.1992 г.-Б-43). ССЗ «Красное Сормово» (г. Горький): 09.05.1964 г.; 02.08.1966 г.; 05.11.1967 г.

Входил в состав СФ и нес боевую службу в Атлантическом океане и Средиземном море. С 30.11.1973 г. по 28.11.1979 г. на СРЗ «Нерпа» (пос. Вьюжный) лодка прошла средний ремонт. Осенью 1980 г. К-43 перешла подо льдами Арктики из Мотовского залива в бух. Крашенинникова (г. Вилючинск) и 17.12.1980 г. была включена в состав ТОФ.

20.03.1981 г. при совместной отработке задач боевой подготовки у берегов Камчатки она столкнулась с К-184 и получила многочисленные повреждения конструкций легкого корпуса. С 08.07.1983 г. по 27.12.1984 г. на СРЗ № 49 (бух. Сельдевая) прошла средний ремонт и модернизацию по пр. 06709. В ходе работ на корабле установили систему кондиционирования воздуха, оборудовали новые каюты для офицеров и кубрики для личного состава, сняли секретную аппаратуру связи и управления. 27.12.1984 г. К-43 была исключена из списков ВМФ СССР и 05.01.1988 г. во Владивостоке передана в аренду правительству Индии. До 05.01,1991 г. она под названием Chakra входила в состав ВМС Индии. Лодку использовали для подготовки,индийских подводников и приобретения опыта эксплуатации кораблей с АЭУ. 01^03^1991 г. корабль вновь вошел в состав ВМФ СССР и был включен в состав ТОФ. 30.07.1992 г. Б-43 исключили из боевого состава флота, передали ОРВИ на долговременное хранение и в бух. Крашенинникова поставили на прикол.

К-121 (зав. № 704, до 25.07.1977 г К-143, с 28.04.1992 т.~Б-121). ССЗ «Красное Сормово» (г. Горький): 25.11.1966 г.; 29.04.1969 г.; 31.10.1969 г.

Входил в состав СФ. Осенью 1983 г. перешел подо льдами Арктики из Мотовского залива в бух. Крашенинникова (г. Вилючинск) и 06.10.1983 г. был включен в состав ТОФ. До декабря 1988 г. К-121 несла боевую службу на Тихом океане, а затем была выведена в резерв и в ожидании среднего ремонта в бух. Северная (зал Владимира) поставлена на прикол. 30.06.1992 г. ее исключили из боевого состава флота, передали ОРВИ на долговременное хранение и в бух. Северная поставили на прикол. 06.08.1996 г. Б-121 отбуксировали в бух. Павловского (г. Фокино).

36* По другим данным, на К-212 после модернизации сохранялся ГАК «Керчь».

АПКРРК пр. 670:

1 – АП СОРС «Залив-П»; 2 – ПМУ РКП; 3 – АП РАК «Альбатрос»; 4 – АП радиопеленгатора «Весло-П»; 5 – ПМУ «Искра»; 6 – перископ ПЗНС-10.

АПКРРК пр. 670 после модернизации:

1 – АП СОРС «Залив-П»; 2 – совмещенное ПМУ РКП и ВАН-М; 3 – АП РАК «Альбатрос»; 4 – АП радиопеленгатора «Весло-П»; 5 – ПМУ «Искра»; 6 – ПМУ «Анис»; 7 – перископ ПЗНС-10.

АПКРРК пр. 670М:

1 – АП СОРС «Залив-П»; 2 – совмещенное ПМУ РКП и ВАН-М; 3 – АП РАК «Альбатрос»; 4 – АП радиопеленгатора «Весло-П»; 5 – ПМУ «Искра»; 6 – ПМУ «Анис»; 7 – перископ ПЗНС-10.

К-313 (зав. № 705, с 28.04.1992 г.-Б-313). ССЗ «Красное Сормово» (г. Горький):

14.07.1966 г.; 16.07.1969 г.; 16.12.1969 г.

Входил в состав СФ и нес боевую службу в Атлантическом океане и Средиземном море. С 11.12.1981 г. по 18.05.1985 г. на СРЗ № 10 (пос. Полярный) прошел средний ремонт и модернизацию с заменой ГАК «Керчь» на ГАК «Рубикон». В сентябре 1986 г. лодка подо льдами Арктики перешла из Мотовского залива в бух. Крашенинникова (г. Вилючинск) без всплытия в Чукотском море, имея глубину перехода всего 29 м. 25.09.1986 г. вошла в состав ТОФ. Несла боевую службу на Тихом океане. 03.07.1992 г. Б-313 исключили из боевого состава флота, передали ОРВИ на долговременное хранение и в бух. Крашенинникова поставили на прикол. 29.05.1997 г. лодка затонула у причальной стенки из-за неисправности донно-забортной аппаратуры. 05.10.1997 г. ее подняли, но 06.10.1997 г. во время сильного шторма она вновь затонула. 10.10.1997 г. Б-313 подняли, но через шесть минут она затонула в третий раз. 13.10.1997 г. лодку подняли и после выгрузки активной зоны отбуксировали на мелководье.

К-308 (зав. № 711, с 28.04.1992 Т.-Б-308). ССЗ «Красное Сормово» (г. Горький):

29.12.1967 г.; 19.02.1970 г.; 20.09.1970 г.

Входил в состав СФ. С 20.09.1982 г. по 10.05.1984 г. на СРЗ № 10 (пос. Полярный) лодка прошла средний ремонт и модернизацию с заменой ГАК «Керчь» на ГАК «Рубикон». Осенью 1985 г. перешла подо льдами Арктики из Мотовского залива в бух. Крашенинникова (г. Вилючинск) без всплытия в Чукотском море (впервые в отечественном флоте), имея глубину перехода всего 29 м. 31.10.1985 г. она вошла в состав ТОФ. Несла боевую службу на Тихом океане. 30.07.1992 г. Б-308 исключили из боевого состава флота, передали ОРВИ на долговременное хранение и в бух. Крашенинникова поставили на прикол.

К-320 (зав. № 712, с 28.04.1992 г-Б-320). ССЗ «Красное Сормово» (г. Горький):

30.04.1968 г.; 27.03.1971 г.; 15.09.1971 г.

Входил в состав СФ. 19.06.1972 г. в Баренцевом море в надводном положении корабль столкнулся с АПКРРК К-131 (пр. 675) и получил незначительные повреждения корпуса в носовой оконечности. В сентябре 1979 г. К-320 подо льдами Арктики перешла из Мотовского залива в бух. Крашенинникова (г. Вилючинск) со всплытием на полюсе относительной недоступности в 800 милях к северу от о-ва Врангеля. 25.09.1979 г. лодка вошла в состав ТОФ. С апреля 1982 г. по декабрь 1987 г. на СРЗ № 30 (пос. Дунай) она прошла средний ремонт и модернизацию с заменой ГАК «Керчь» на ГАК «Рубикон». 05.07.1994 г. Б-320 исключили из боевого состава флота, передали ОРВИ на долговременное хранение и в бух. Крашенинникова поставили на прикол.

К-302 (зав. № 713, с 28.04.1992 Т.-Б-302). ССЗ «Красное Сормово» (г. Горький):

17.01.1969 г.; 11.07.1970 г.; 01.12.1970 г.

Входил в состав СФ. С 20.04.1985 г. по 04.03.1988 г. на СРЗ № 10 (пос. Полярный) лодка прошла средний ремонт и модернизацию с заменой ГАК «Керчь» на ГАК «Рубикон». В августе – сентябре 1988 г. К-302 перешла подо льдами Арктики из Мотовского залива в бух. Крашенинникова (г. Вилючинск) и 28.09.1988 г. была включена в состав ТОФ. Несла боевую службу на Тихом океане.

30.06.1992 г. исключен из боевого состава флота, передан ОРВИ на долговременное хранение и в бух. Северная (залив Владимира), а 30.06.1996 г.- в бух. Павловского (г, Фокино) поставлена на прикол.

К-201 (зав. № 721, с 28.04.1992 г-Б-201). ССЗ «Красное Сормово» (г. Горький): 16.11.1971 г.; 09.1972 г.; 26.12.1972 г.

Входил в состав СФ. С 20.01 по 06.05.1974 г. совместно с АПЛ К-314 (пр. 671) и БПК Маршал Ворошилов (пр. 1134А) перешел (вокруг Африки, Малаккским и Сингапурским проливами, с заходом в Берберу) из Мотовского залива в бух. Крашенинникова (г. Вилючинск) и 27.05.1974 г. был включен в состав ТОФ. После прорыва через Фареро-Исландский противолодочный рубеж, лодки двигались в тактической группе (одна шла на глубине 100 м, а другая -на 150 м), поддерживая друг с другом связь по ЗПС. 21.03.1984 г., осуществляя совместно с БПК Владивосток слежение за американской АУГ во главе с авианосцем Kitty Hawk. С 08.1981 г. по 11.1988 г. на СРЗ № 49 (бух. Сельдевая) лодка прошла средний ремонт. В конце 1998 г. Б-201 исключили из боевого состава флота, передали ОРВИ на долговременное хранение и в бух. Крашенинникова поставили на прикол.

Примечания:
