Норд 500 «Кадет»

Экспериментальный СВВП с поворотными винтами в кольцевых каналах

В 60-х годах самолетостроительная фирма «Норд Ависьон» начала заниматься исследованиями СВВП, отдав предпочтение схеме с поворотными винтами в кольцевых каналах, по которой был разработан проект легкого многоцелевого СВВП, получившего обозначение Норд 500 «Кадет», Макет СВВП Норд 500 был впервые показан на Парижском авиакосмическом салоне в 1965 г., а весной 1967 г. был построен первый экспериментальный СВВП, который использовался только для наземных испытаний механических систем на стенде. Второй экспериментальный СВВП был построен в начале 1967 г. и демонстрировался на очередном Парижском авиакосмическом салоне, но только на стоянке. Первый полет второго СВВП Норд 500 был выполнен в феврале 1968 г., сперва самолет испытывался в полете на режиме висения, затем на переходных режимах. В 1969 г. СВВП был передан в национальный научно-исследовательский авиационный центр ONERA для проведения трехмесячной программы испытаний в аэродинамической трубе, в процессе которых исследовались характеристики воздушных винтов в кольцевых каналах и всего самолета на различных режимах полета, при этом отмечался низкий уровень шума винтов в кольцевых каналах.

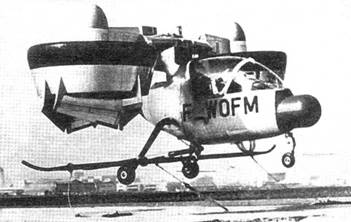

Экспериментальный СВВП Норд 500 с поворотными винтами в кольцевых каналах

СВВП Норд 500 отличался высоким уровнем конструкторской разработки. Фирма «Норд Ависьон», имевшая большой опыт создания самолетов различных типов, успешно использовала его при проектировании СВВП Норд 500. Была начата разработка усовершенствованного варианта СВВП с более мощными ГТД Аллисон 250 С-20 по 370 л.с. и гидравлическими приводами в системе управления, которая не была завершена из-за прекращения финансирования, хотя самолет предлагался для военного применения. Не получил поддержки и проект транспортного СВВП «Рокад», модель которого демонстрировалась на Парижском авиационно-космическом салоне в 1967 г. СВВП «Рокад» имел такую же компоновочную схему с двумя поворотными винтами в кольцевых каналах, на концах крыла, установленного на пилоне сверху фюзеляжа и поддерживаемого подкосами.

СВВП Норд 500 выполнен по схеме моноплана с двумя ГТД, приводящими поворотные винты в кольцевых каналах, и трехопорным шасси.

Фюзеляж цельнометаллический, имеет одноместную кабину с большой площадью остекления и ката пультным креслом. Для доступа в кабину фонарь откидывается вверх. Кабина переходит в широкую хвостовую балку, на конце которой установлено оперение.

Крыло верхнерасположенное, имеет центроплан размахом 2,05 м и поворачивающиеся вместе с кольцевыми каналами консоли.

Проект транспортного СВВП «Рокад» с поворотными винтами в кольцевых каналах

Оперение состоит из стреловидного киля и прямого стабилизатора без рулей.

Шасси трехопорное, неубирающееся, с носовой опорой. На каждой опоре установлено по одному колесу, носовое колесо самоориентирующееся, база шасси 2,85 м, колея 2,2 м. Силовая установка состоит из двух ГТД Аллисон Т-63-А-5А мощностью по 317 л.с., размещенных рядом в хвостовой балке. ГТД имеют боковые воздухозаборники в хвостовой балке, закрытые сеткой, и по два сопла, выходящих сверху хвостовой балки.

Воздушные винты пяти- лопастные, установлены в гондолах в профилированных кольцевых каналах, имеющих внутренний диаметр 1,58 м и наружный 2,08 м и соединяющийся с гондолами обтекаемыми стойками. На выходе каналов на кронштейнах установлены V-образные поверхности с аэродинамическими рулями. Кольцевые каналы изготовлены фирмой «Бертэн». Поворот винтов вместе с кольцевыми каналами осуществляется с помощью электрического привода.

Схема СВВП Норд 500

Трансмиссия изготовлена двигателестроительной фирмой «Испано-Сюиза», состоит из редукторов двигателей, соединенных валами с главным редуктором в корневой части крыла, от которого в носке крыла проходят валы с промежуточными опорами к редукторам винтов в гондолах.

Управление в кабине установлено обычное. На вертикальных режимах путевое и поперечное управление обеспечивается дифференциальным изменением тяги и наклона винтов, продольное – совместным наклоном винтов. Отмечалось, что планер самолета отличался статической устойчивостью.

Размеры:

размах крыла с кольцевыми каналами 6,14 м

длина самолета 6,58 м

высота самолета 3, l м

Двигатели 2 ГТД Аллисон Т63-А-5А

взлетная мощность 2x317 л.с.

Массы и нагрузки:

максимальная взлетная 1250 кг

Летные данные:

максимальная скорость 350 км/ч

крейсерская скорость 325 км/ч
